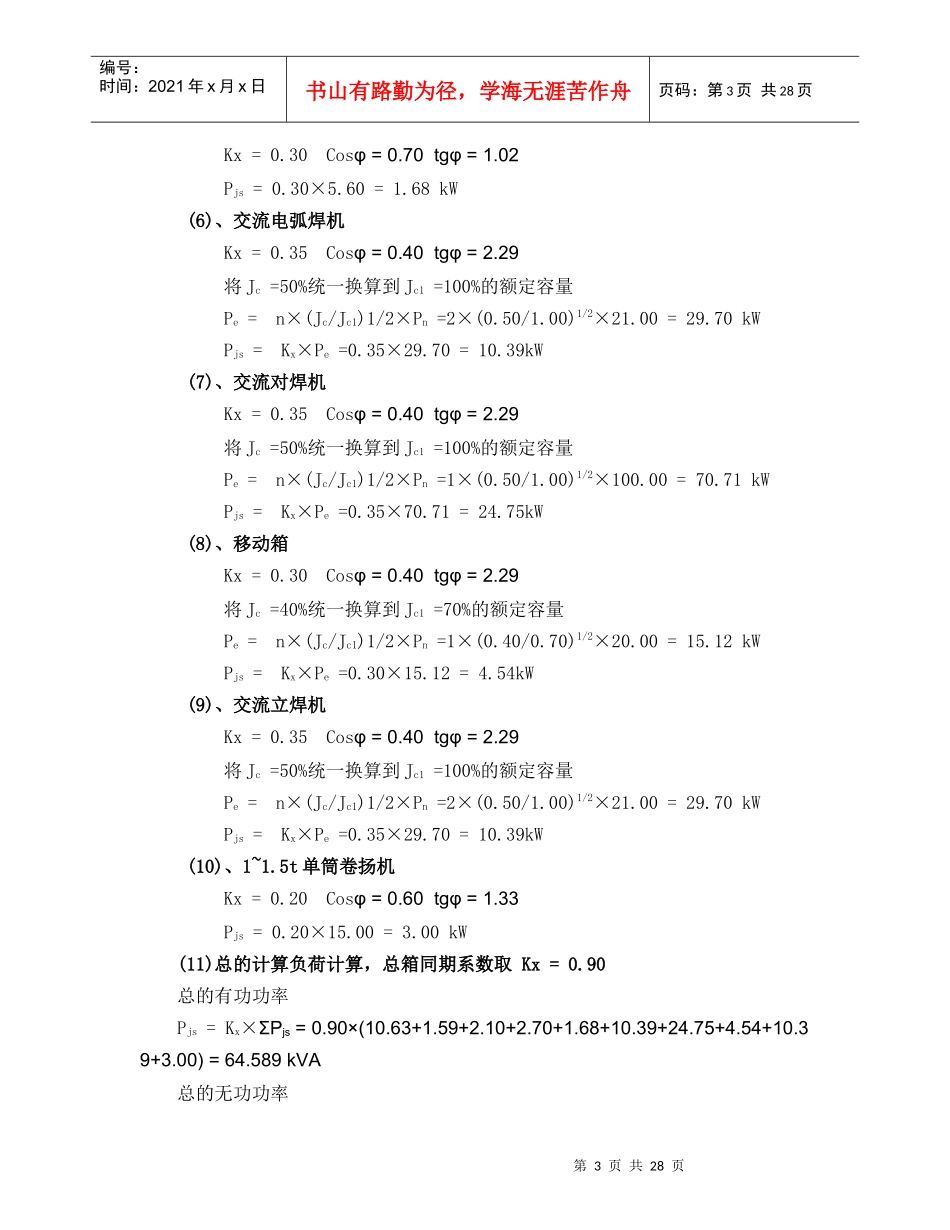

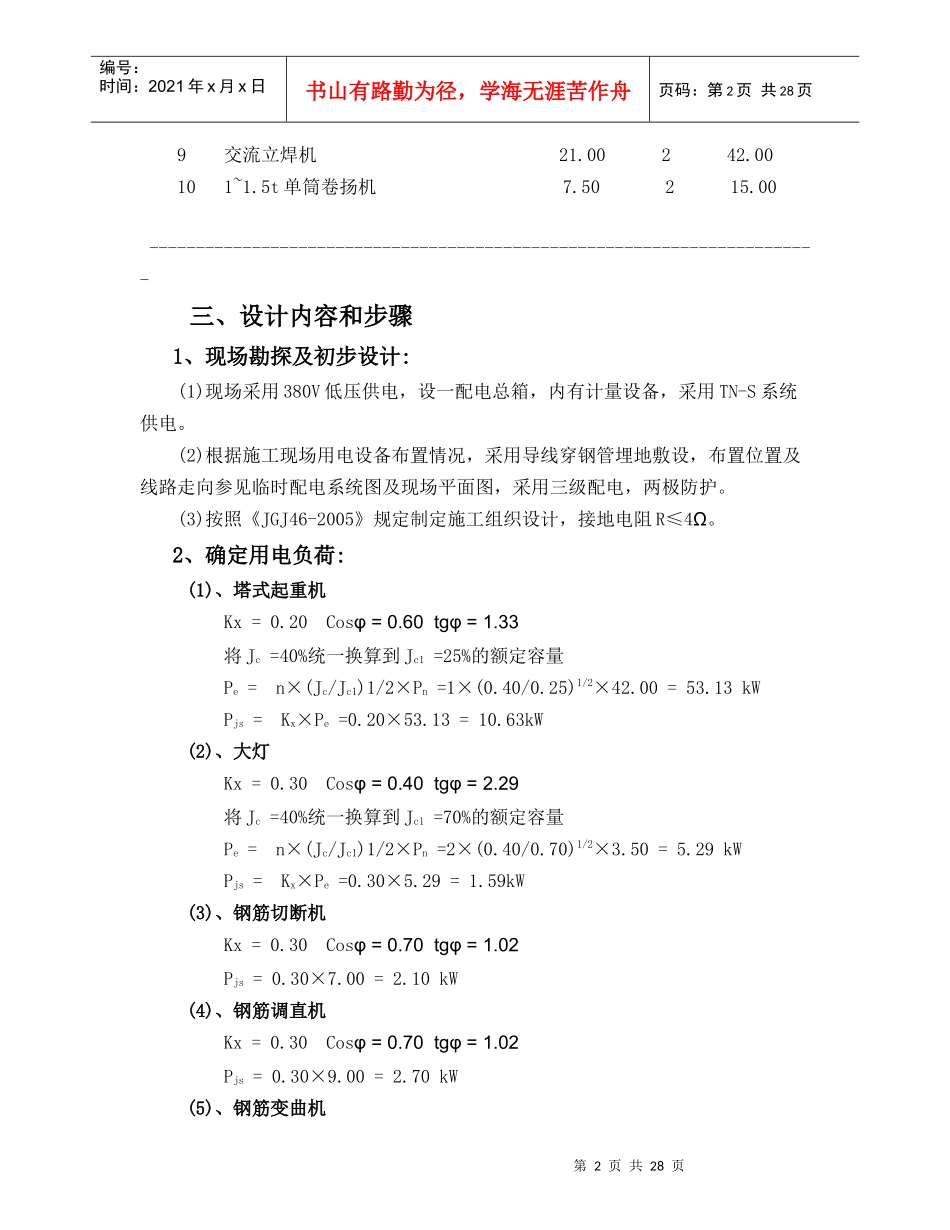

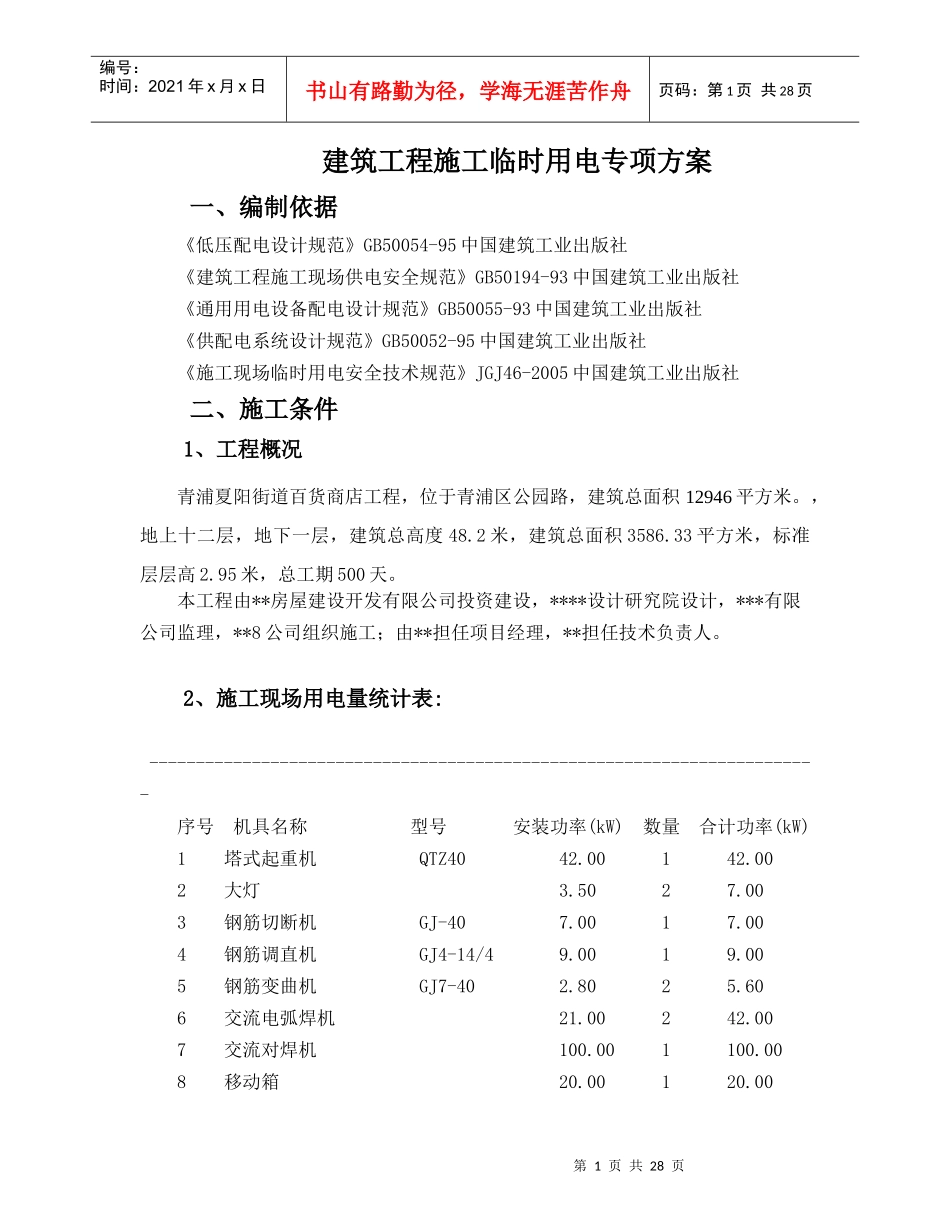

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况青浦夏阳街道百货商店工程，位于青浦区公园路，建筑总面积12946平方米。，地上十二层，地下一层，建筑总高度48.2米，建筑总面积3586.33平方米，标准层层高2.95米，总工期500天。本工程由**房屋建设开发有限公司投资建设，****设计研究院设计，***有限公司监理，**8公司组织施工；由**担任项目经理，**担任技术负责人。2、施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ4042.00142.002大灯3.5027.003钢筋切断机GJ-407.0017.004钢筋调直机GJ4-14/49.0019.005钢筋变曲机GJ7-402.8025.606交流电弧焊机21.00242.007交流对焊机100.001100.008移动箱20.00120.00第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页9交流立焊机21.00242.00101~1.5t单筒卷扬机7.50215.00------------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(2)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(3)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×42.00=53.13kWPjs=Kx×Pe=0.20×53.13=10.63kW(2)、大灯Kx=0.30Cosφ=0.40tgφ=2.29将Jc=40%统一换算到Jc1=70%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.40/0.70)1/2×3.50=5.29kWPjs=Kx×Pe=0.30×5.29=1.59kW(3)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(4)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW(5)、钢筋变曲机第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.60=1.68kW(6)、交流电弧焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.50/1.00)1/2×21.00=29.70kWPjs=Kx×Pe=0.35×29.70=10.39kW(7)、交流对焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×100.00=70.71kWPjs=Kx×Pe=0.35×70.71=24.75kW(8)、移动箱Kx=0.30Cosφ=0.40tgφ=2.29将Jc=40%统一换算到Jc1=70%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.70)1/2×20.00=15.12kWPjs=Kx×Pe=0.30×15.12=4.54kW(9)、交流立焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.50/1.00)1/2×21.00=29.70kWPjs=Kx×Pe=0.35×29.70=10.39kW(10)、1~1.5t单筒卷扬机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×15.00=3.00kW(11)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(10.63+1.59+2.10+2.70+1.68+10.39+24.75+4.54+10.39+3.00)=64.589kVA总的无功功率第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页Qjs=Kx×ΣQjs=0.90×(14.17+3.64+2.14+2.75+1.71+23.82+56.71+10.39+23.82+4.00)=128.832kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(64.5892+128.8322)1/2=144.116kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=144.116/(1.732×0.38)=218.9...
