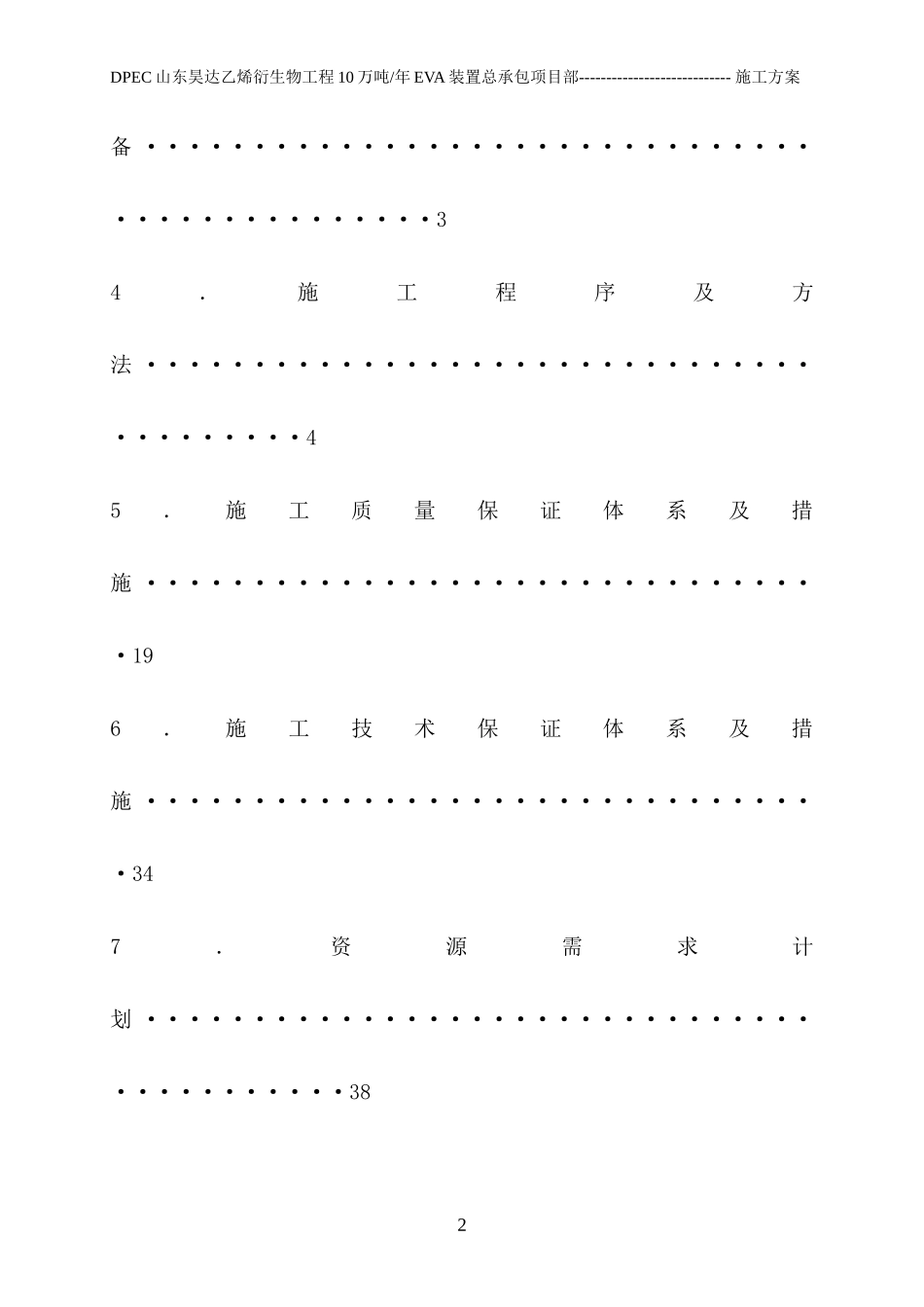

DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部---------------------------施工方案编号：DPEC/E-EVA-CMG-JZ-Ⅰ/10山东昊达乙烯衍生物工程10万吨/年EVA装置EVA装置区域区域变电所（三）单位工程施工方案编制：审核：审批：DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部----------------------------施工方案总承包单位：DPEC山东昊达化学10万吨/年EVA装置总承包项目部施工单位（编制）：吉化集团吉林市北方建设有限责任公司滕州昊达项目部2013年7月25日目录1．工程概况··············································22．编制依据··············································23．施工准1DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部----------------------------施工方案备··············································34．施工程序及方法········································45．施工质量保证体系及措施································196．施工技术保证体系及措施································347．资源需求计划··········································382DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部----------------------------施工方案8.HSE管理体系及保证措施·································389．施工进度计划··········································471．工程概况1.1适用范围1.1.1本施工方案为EVA装置区域变电所（三）工程基础及主体施工而编制。本施工方案本着加快施工进度、保证工程质量和安全、降低工程成本、确保环境保护及文明施工为宗旨进行编制。3DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部----------------------------施工方案1.1.2本工程图纸外所发生的工程量以工程联络单、现场签证单为准，措施材料以方案及现场实际发生为准。1.2主要工程内容本工程基础形式为独立基础，共有55个，有25种型号（J-1~J-25）。基础底设计标高为﹣1.500m（相对于绝对高程57.7m），下设混凝土垫层100mm厚。本工程基础垫层采用C15混凝土，顶标高1.800m基础框架梁采用C30混凝土掺6%阻锈剂，独立基础、框架梁、框架柱、板采用C30混凝土。钢筋按照图纸设计要求，采用HPB300、HRB400E级，钢筋机械连接采用机械连接。本工程外墙采用240厚、内墙采用200厚蒸压加气混凝土砌块，M5砌块专用砂浆砌筑。2.400m以下用MU10混凝土空心砌块灌孔，M7.5水泥砂浆砌筑。1.3施工难点及特点区域变配电所（三）所处位置均为原场坪回填土，其中1～5轴为强夯区，5～9轴为孤石区，需爆破处理，9～12轴为回原场坪填土区，原场坪回填土中含大量毛石，不可作为基础回填土，需先进行原场坪回填土毛石清理并外运后，方可基础施工。2．编制依据2.1设计文件2.1.1施工图纸S5141.01-JG902-01~13。2.1.2山东昊达化学有限公司乙烯衍生物工程10万吨/年EVA装置岩土工程勘察技术报告。2.2国家现行规范及标准《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026-2007《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工规范》GB50666-2011《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）《砌体工程施工质量验收规范》GB50203－2011《建筑机械使用安全操作规程》JGJ33-2012《建筑施工安全检查标准》JGJ59-20114DPEC山东昊达乙烯衍生物工程10万吨/年EVA装置总承包项目部----------------------------施工方案《砌体填充墙结构构造图集》12G614-1《蒸压加气混凝土砌块》GB/T11968－2006《山东省工程建设标准》建筑工程施工工艺规程DBJ14-032-2004《山东省工程建设标准》建筑工程施工技术资料管...
