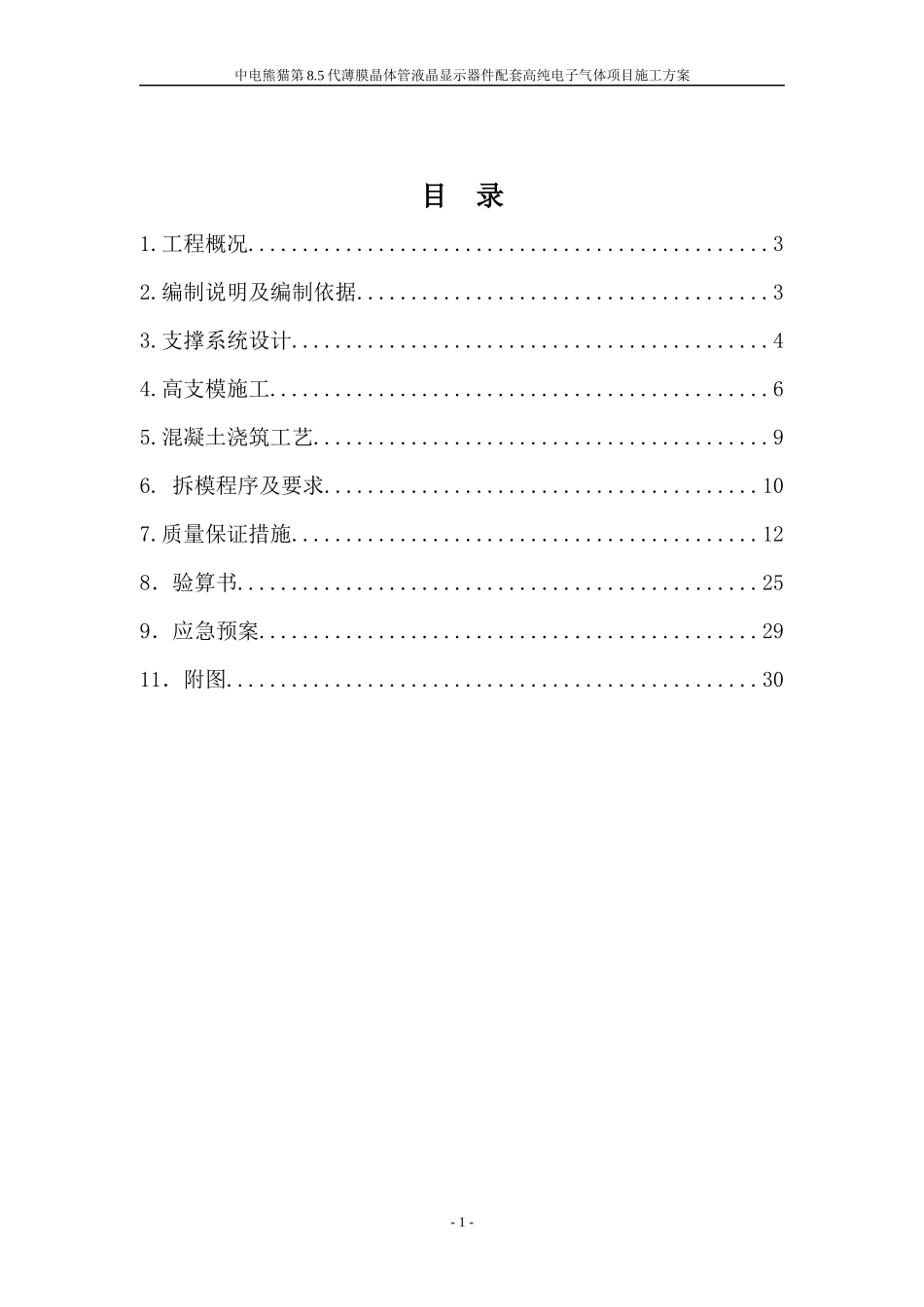

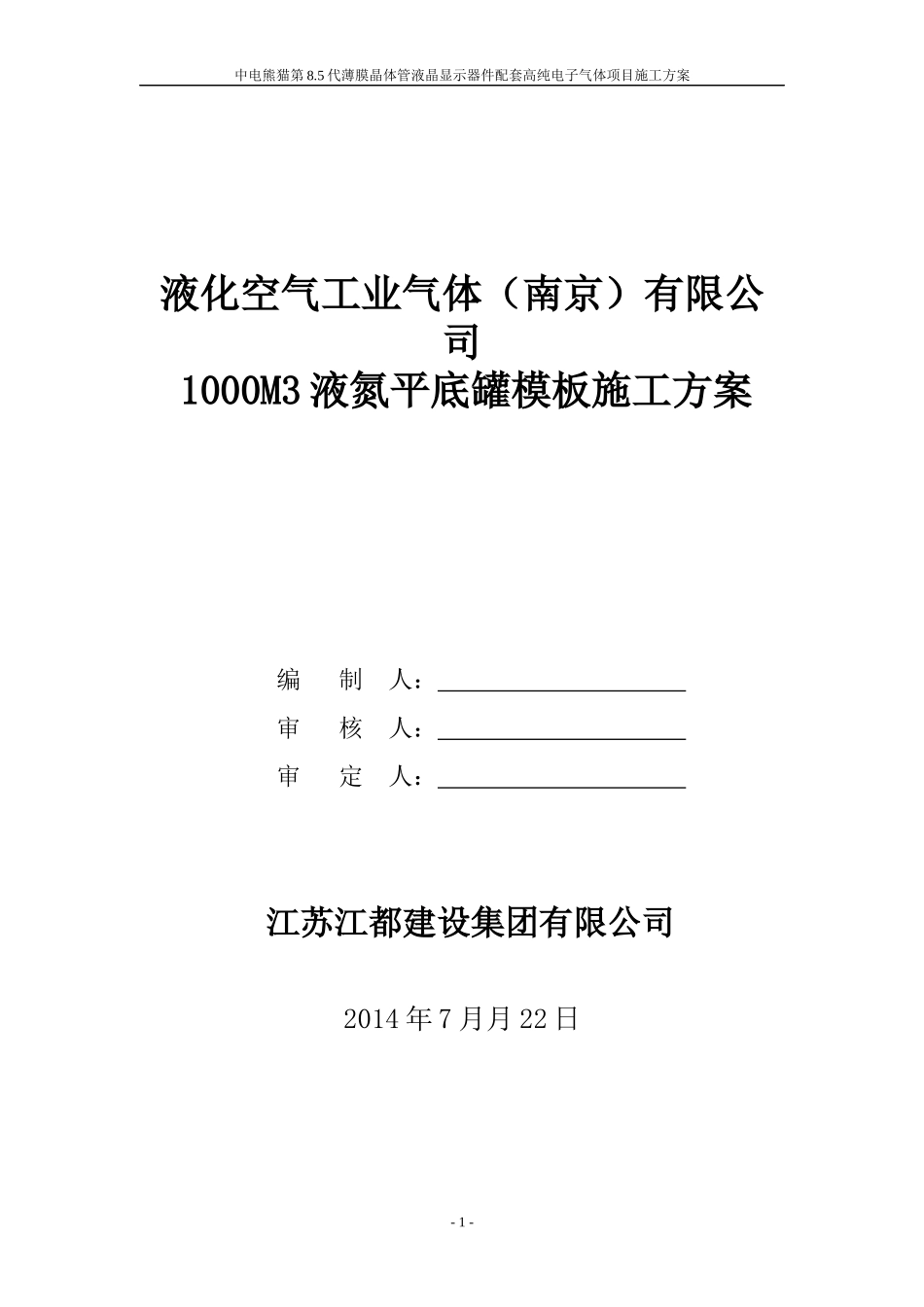

中电熊猫第8.5代薄膜晶体管液晶显示器件配套高纯电子气体项目施工方案液化空气工业气体(南京)有限公司1000M3液氮平底罐模板施工方案编制人:审核人:审定人:江苏江都建设集团有限公司2014年7月月22日-1-中电熊猫第8.5代薄膜晶体管液晶显示器件配套高纯电子气体项目施工方案目录1.工程概况................................................32.编制说明及编制依据......................................33.支撑系统设计............................................44.高支模施工..............................................65.混凝土浇筑工艺..........................................96.拆模程序及要求........................................107.质量保证措施...........................................128.验算书................................................259.应急预案..............................................2911.附图.................................................30-1-第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页1.工程概况1.1工程概况表第3页共35页第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共35页1.2高大模板区域本次液氮罐基础顶板施工模板支模高度为3.1m,顶板厚度为0.9m;横、纵向跨度为16.6m;支撑采用ø48×2.8钢管排架,立杆工程名称中电熊猫高纯电子气体项目建设地点南京市仙林大道建设单位液化空气工业气体(南京)有限公司勘察单位江苏省地质工程有限公司设计单位信息产业电子第十一设计研究院科技工程有限公司监理单位北京希达建设监理有限责任公司总包单位江苏江都建设集团有限公司分包单位建筑面积1.工程性质本工程为液化空气工业气体(南京)有限公司投资兴建,由信息产业电子第十一设计研究院科技工程有限公司设计。2.工程地理位置及周围环境本工程地点位于南京市栖霞区仙林大道北侧,中电熊猫G108项目院内,南侧为220KV变电站。3.工程简况:本次施工为1000m3液氮平底罐基础,基础横、纵向跨度为16.6米,板顶标高4米,其中底板厚度1米,剪力墙、暗柱高度3.1米,顶板厚度0.9米,混凝土标号:C30。第4页共35页第3页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共35页钢管支撑于混凝土底板上,立杆间距600mm,水平管间距1.5米,沿剪力墙方向设剪刀撑。1.3工程目标本工程质量目标为一次性验收合格;安全目标为安全无事故。2.编制依据工程项目施工图:包括与高支模相关的楼层梁板结构图、建筑剖面图等;《建筑施工模板安全技术规范》JGJ162-2008《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、J84-2001(2002版);(扣件式钢管脚手架支撑体系)《建筑结构荷载规范》(GB5009-2001);《混凝土结构工程施工质量的验收规范》GB50204-2002;《危险性较大的分部分项工程安全管理办法》建质[2009]87号;第5页共35页第4页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共35页《建筑施工安全检查标准》JGJ59-99;《建筑施工高处作业安全技术规范》JGJ80-91;本项目编制的施工组织设计;3.支撑系统设计3.1支撑系统选型、选材1、材料:本工程模板采用胶合板(18mm)内外楞均采用45*95mm松木方,支撑系统采用ф48×2.8mm脚手钢管、直角扣件、旋转扣件、旋转扣件等。2、主要机具设备:木工电锯、木工电刨、手电钻、铁木榔头、水平尺、钢卷尺、托线板、钢管爬梯、脚手板、撬杠、扳手等4.模板施工一、施工顺序1)模板支架搭设剪力墙模板安装(混凝土浇筑)顶模板安装(模板支架与剪力墙采用钢管连接)顶板钢筋绑扎侧模安装混凝土浇筑二、模板安装的要求第6页共35页第5页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共35页1)对模板施工班组进行全面详细的安全技术交底。2)模板及其支架在安装过程中,必须采取有效的防倾覆临时固定设施。3)模板安装作业高度超过2.0m时,必须搭设脚手架或平台。4)模板安装时,上下应有人接应,随装...
