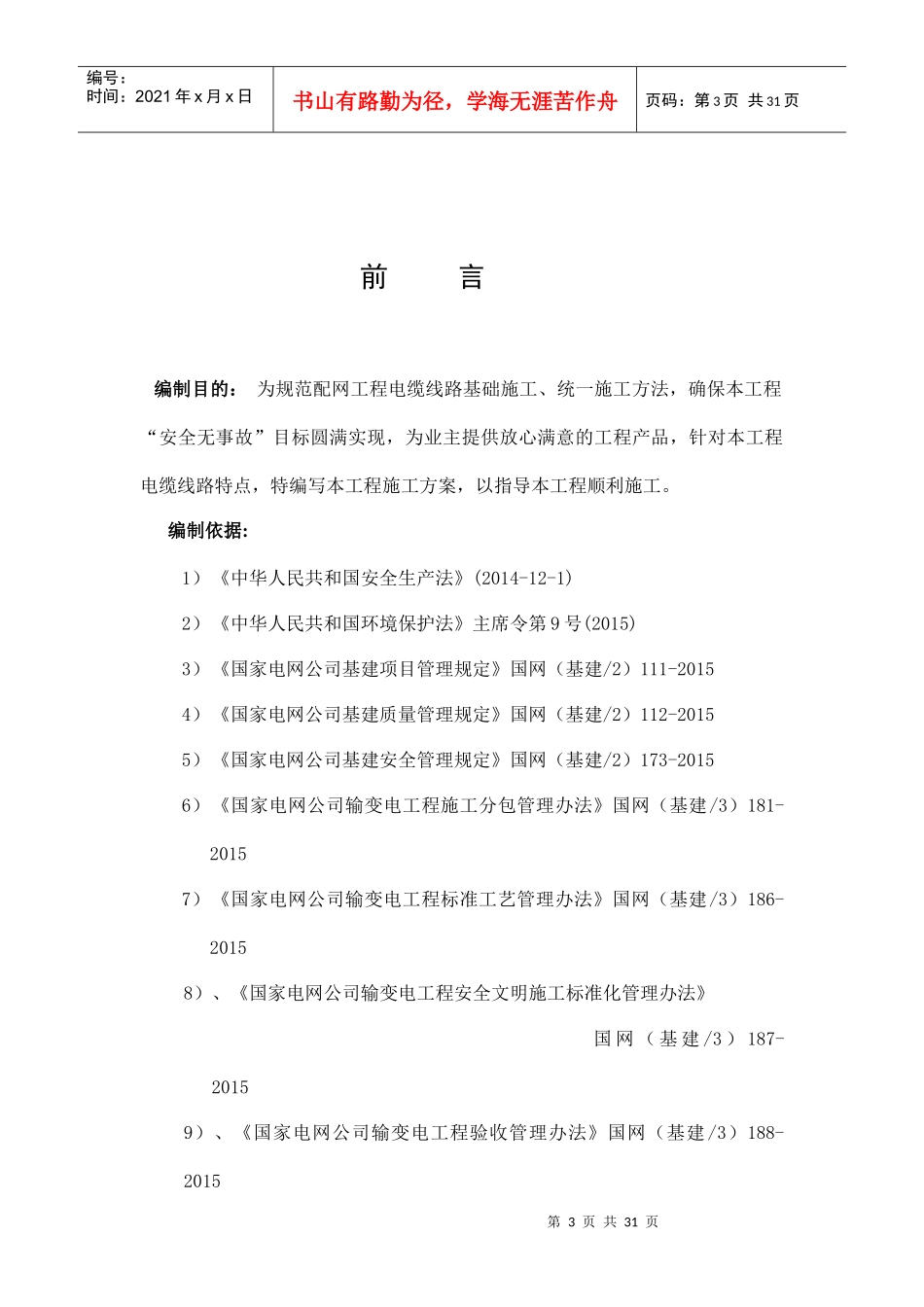

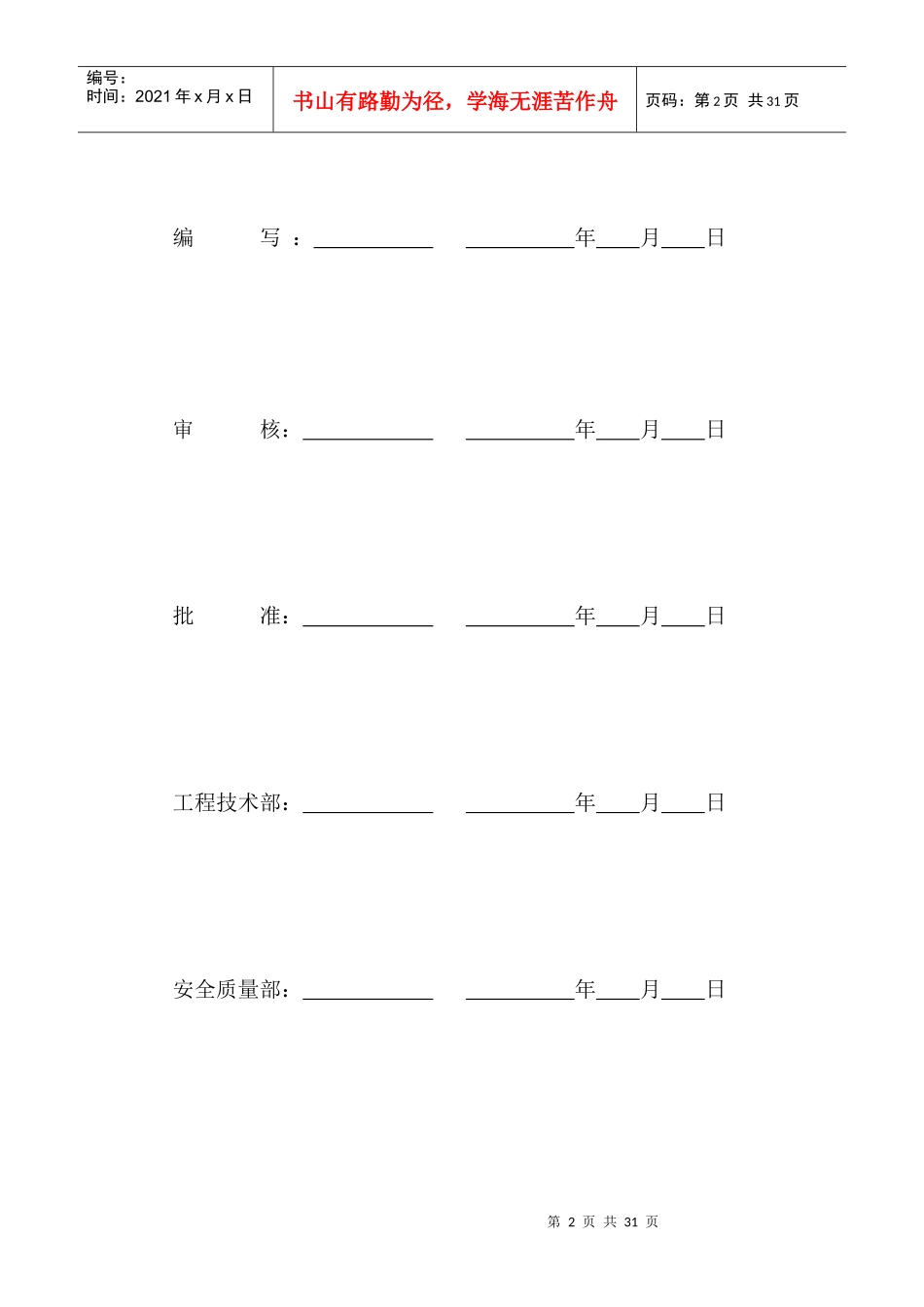

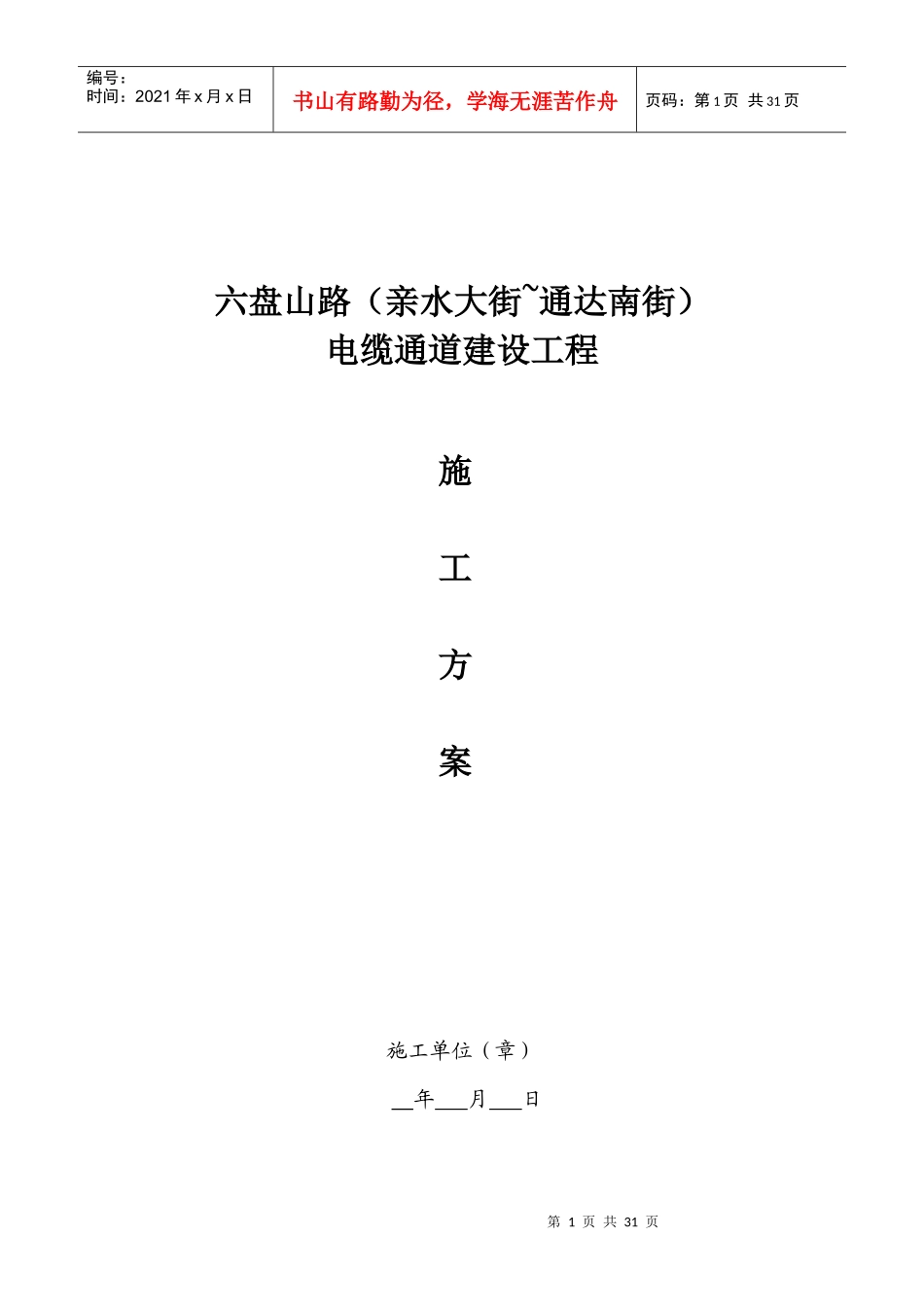

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页六盘山路（亲水大街~通达南街）电缆通道建设工程施工方案施工单位（章）年月日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页编写：年月日审核：年月日批准：年月日工程技术部：年月日安全质量部：年月日第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页前言编制目的：为规范配网工程电缆线路基础施工、统一施工方法，确保本工程“安全无事故”目标圆满实现，为业主提供放心满意的工程产品，针对本工程电缆线路特点，特编写本工程施工方案，以指导本工程顺利施工。编制依据:1）《中华人民共和国安全生产法》(2014-12-1)2）《中华人民共和国环境保护法》主席令第9号(2015)3）《国家电网公司基建项目管理规定》国网（基建/2）111-20154）《国家电网公司基建质量管理规定》国网（基建/2）112-20155）《国家电网公司基建安全管理规定》国网（基建/2）173-20156）《国家电网公司输变电工程施工分包管理办法》国网（基建/3）181-20157）《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-20158）、《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-20159）、《国家电网公司输变电工程验收管理办法》国网（基建/3）188-2015第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页10）、《混凝土结构工程施工质量验收规范》GB50204-201511）、《混凝土用砂、石质量及检验方法标准》JGJ52-200612）、《110kV～500kV架空送电线路施工及验收规范》GB50233-2014；13）、《电力建设安全工作规程》（第2部分：电力线路DL5009.2-2013；14）、国家电网公司电力安全工作规程（电网建设部分）（试行）15）、《跨越电力线路架线施工规程》DL5009.2-200416）、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200817）、《施工项目部标准化工作手册（线路分册）》（2014年）18）、六盘山路（亲水大街~通达南街）电缆通道建设工程施工图纸第一章工程概况工程范围:本工程为六盘山路（亲水大街~通达南街）电缆通道建设工程。本工程路径全长3210m，本期工程主要内容：（1）本工程K0+000至K3+210段做2.0×2.1钢筋混凝土电缆隧道，电缆隧道长度3000m；（2）本工程需要新建电缆盘井23座，电缆盘井混凝土标号C25，抗渗等级S6，垫层C15。本工程电缆隧道全部采用钢筋混凝土结构，垫层混凝土标号C15，底板、沟壁、盖板混凝土标号C25，抗渗等级S6，钢筋采用HPB300（φ）或HRB400级（Φ）热扎钢筋，防水等级3级。电缆隧道伸缩缝每30米设置一道，伸缩缝采用聚乙烯塑料泡沫填板加橡胶止水带形式。本工程中伸缩缝数量暂定87道。第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页电缆支架均为角钢电缆支架，本工程电缆隧道采用双侧支架敷设110kV、10kV电缆。主沟内110kV侧每隔1.6m各设置一组电缆支架，10kV侧每隔0.8m设置一组，电缆支架暂计5628组。因道路本身有纵向找坡，故沟内不设找坡，随道路标高改变而改变，电缆隧道内存水汇集到集水槽后用抽水泵定期抽出。电缆隧道内所有铁件必须可靠接地，接地电阻不大于4Ω，设计每50米做一组接地极，并实测接地电阻。第二章项目施工管理组织结构一、项目施工组织机构：管理人员联系方式：项目经理：王晓童联系电话：13709516249项目经理：王晓童技术负责人张晓峰安全员李侃质检员路翔送检员张磊各施工队班组资料员张磊第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页技术负责人：张晓峰联系电话：13709592700安全员：李侃联系电话：13519284465质检员：陆翔联系电话：18709604487资料员：张磊联系电话：13723319633送检员：张磊联系电话：13723319633二、主要人员、部门分工及主要职责1、项目经理职责：代表公司为本工程施工的第一责任人，代表公司全面履行本工程的施工合同，主要职责如下：(1)...
