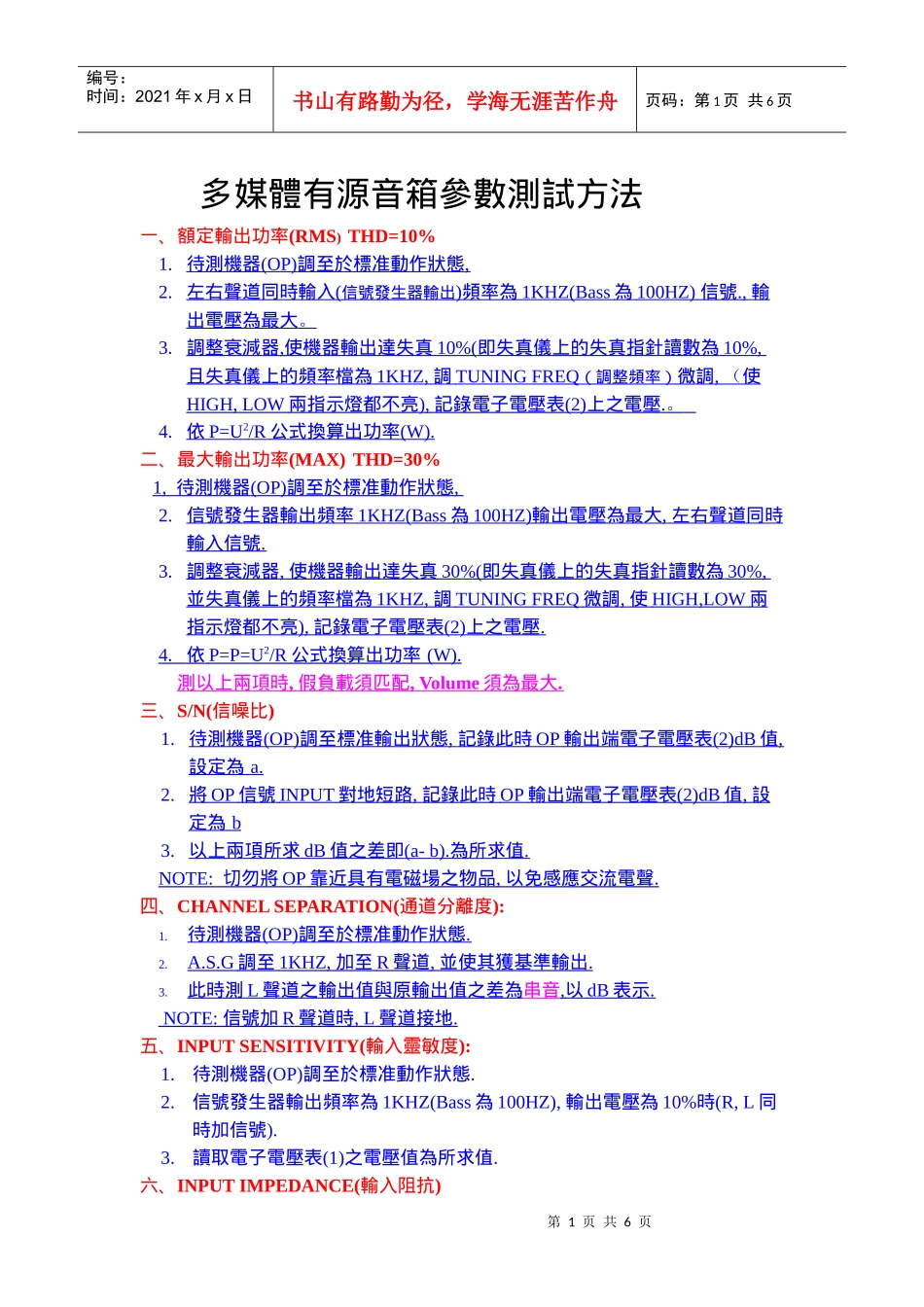

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页多媒體有源音箱參數測試方法一﹑額定輸出功率(RMS)THD=10%1.待測機器(OP)調至於標准動作狀態,2.左右聲道同時輸入(信號發生器輸出)頻率為1KHZ(Bass為100HZ)信號.,輸出電壓為最大。3.調整衰減器,使機器輸出達失真10%(即失真儀上的失真指針讀數為10%,且失真儀上的頻率檔為1KHZ,調TUNINGFREQ（調整頻率）微調,（使HIGH,LOW兩指示燈都不亮),記錄電子電壓表(2)上之電壓.。4.依P=U2/R公式換算出功率(W).二﹑最大輸出功率(MAX)THD=30%1,待測機器(OP)調至於標准動作狀態,2.信號發生器輸出頻率1KHZ(Bass為100HZ)輸出電壓為最大,左右聲道同時輸入信號.3.調整衰減器,使機器輸出達失真30%(即失真儀上的失真指針讀數為30%,並失真儀上的頻率檔為1KHZ,調TUNINGFREQ微調,使HIGH,LOW兩指示燈都不亮),記錄電子電壓表(2)上之電壓.4.依P=P=U2/R公式換算出功率(W).測以上兩項時,假負載須匹配,Volume須為最大.三﹑S/N(信噪比)1.待測機器(OP)調至標准輸出狀態,記錄此時OP輸出端電子電壓表(2)dB值,設定為a.2.將OP信號INPUT對地短路,記錄此時OP輸出端電子電壓表(2)dB值,設定為b3.以上兩項所求dB值之差即(a-b).為所求值.NOTE:切勿將OP靠近具有電磁場之物品,以免感應交流電聲.四﹑CHANNELSEPARATION(通道分離度):1.待測機器(OP)調至於標准動作狀態.2.A.S.G調至1KHZ,加至R聲道,並使其獲基準輸出.3.此時測L聲道之輸出值與原輸出值之差為串音,以dB表示.NOTE:信號加R聲道時,L聲道接地.五﹑INPUTSENSITIVITY(輸入靈敏度):1.待測機器(OP)調至於標准動作狀態.2.信號發生器輸出頻率為1KHZ(Bass為100HZ),輸出電壓為10%時(R,L同時加信號).3.讀取電子電壓表(1)之電壓值為所求值.六﹑INPUTIMPEDANCE(輸入阻抗)第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.待測機器(OP)調至於標准動作狀態.2.A.S.G調至1KHZ,調整輸入電壓,並使其獲基準輸出.3.將輸入信號至OP串接一VR,調整VR使輸出下降6dB.4.此時測VR之阻值.即為其阻抗(>10k為最好)七.MAX(MIN)HUM&NOISE(﹑嗡嗡聲＆雜音):1.待測機器(OP)調至於標准動作狀態.2.將輸入端對地,再調整VOLUME旋紐由中央到MAX(MIN).3.讀取之輸出電壓值即為所測值.NOTE:MINHUM不良是由於地回路不當所為.MAXHUM與電源部分之連波及線路元件之雜音指數有關.八﹑DIATORTION(總諧波失真):1.待測機器(OP)調至於標准動作狀態.2.調節ATT使OP輸出為標准輸出.3.讀取失真儀上的失真百分度,即所讀之數據為總諧波失真.NOTE:DistMeter（放大器）上之頻率A.S.G相同,且讀取失真率時輸入強度須有達到標准A.S.G本身之失真須先確認.九﹑TREBLECONTROLS(高音控制範圍):1.待測機器(OP)調至於標准動作狀態2.頻率為1KHZ,再調節ATT使其獲基準輸出.3.將頻率轉換為10KHZ,調節TREBLE旋紐由中央至MAX,記下其輸出DB數.4.再調節TREBLE旋紐由中央至MIN,記下其輸出DB數.5.以上最大DB數與最小DB數之差即為高音控制範圍.十﹑BASSCONTROLS(低音控制範圍)1.待測機器(OP)調至於標准動作狀態2.頻率為1KHZ,再調節ATT使其獲基準輸出3.將頻率轉換為100HZ,調節BASS旋紐由中央至MAX,記下其輸出DB數4.再調節BASS旋紐由中央至MIN,記下其輸出DB數.5.以上最大DB數與最小DB數之差即為低音控制範圍.十一﹑TONECONTROLS(音質控制範圍):1.待測機器(OP)調至於標准動作狀態2.頻率為1KHZ,再調節ATT使其獲基準輸出3.將頻率轉換為10KHZ,調節TONE旋紐由中央至MAX,記下其輸出DB數4.再調節TONE旋紐由中央至MIN,記下其輸出DB數.5.以上最大DB數與最小DB數之差即為音質控制範圍十二﹑BALANCECONTROLEFFECT(平衡控制效果):1.待測機器(OP)調至於標准動作狀態2.頻率為1KHZ,再調節ATT使其獲基準輸出3.調節BALANCE旋紐置於中央逆時針轉至最大,記下L聲道輸出DB值(R聲道接GND)第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.調節BALANCE旋紐置於中央順時針轉至最大,記下R聲道輸出DB值(L聲道接GND)5.即兩聲道與標准輸出之差為平衡控制效果十三﹑DXBBCONTROLEFFECT(DXBB控制效果):1.待測機...
