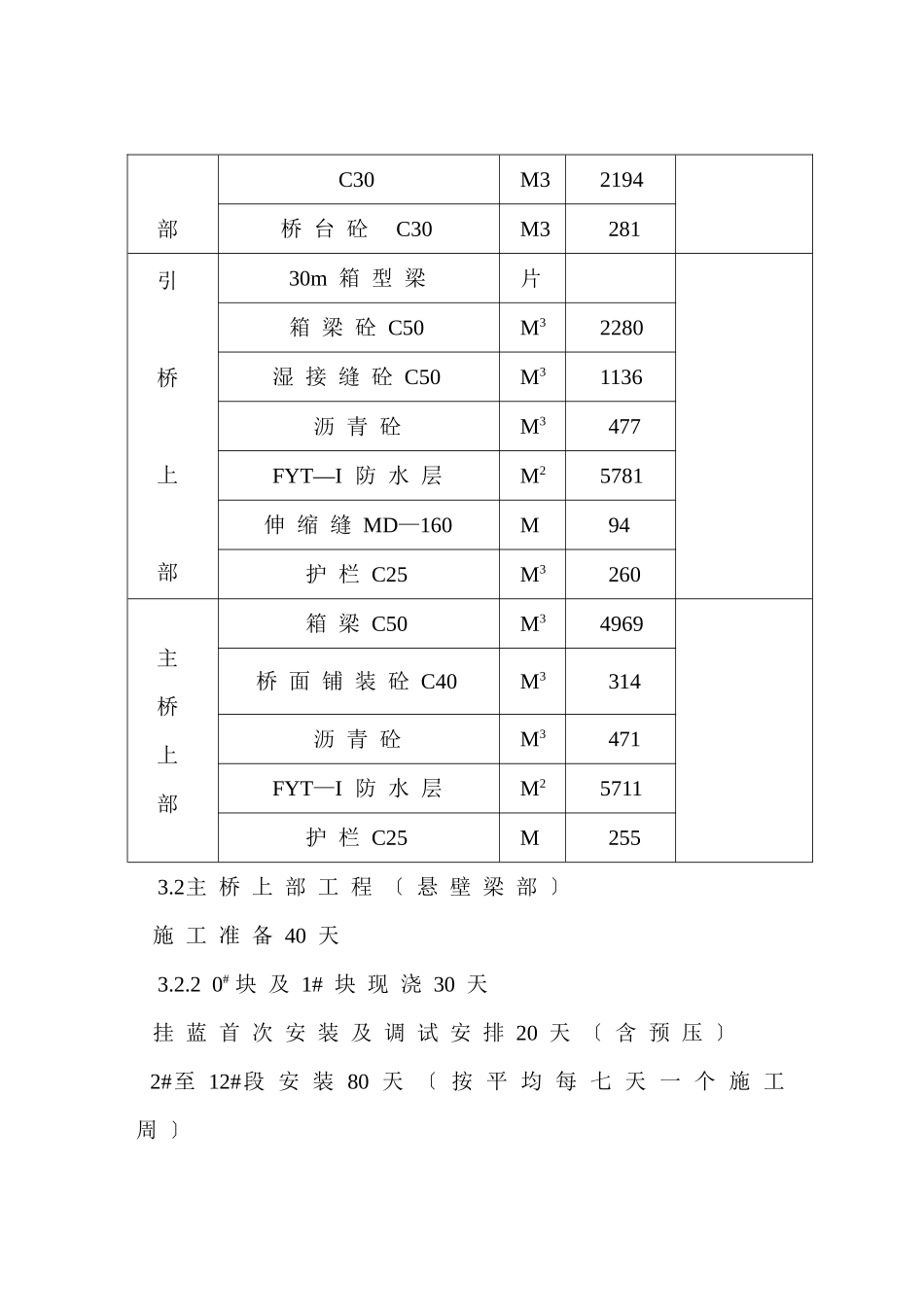

湾沟特大桥施工方案1、工程概况及特点1.1工程概况：湾沟特大桥位于西果园以南约2公里的湾沟中心里程为K12+112.5为跨深沟而设。湾沟大桥采用+115+m的连续刚构桥下部为双薄壁墩钻孔桩根底；兰州岸引桥上部为5孔30m连续箱梁临洮岸为3孔30m连续箱梁下部为柱式墩台钻孔桩根底。主引桥之间设空心薄壁过渡墩。1.2工程特点：湾沟特大桥为山坡桥下山沟狭窄桥面距沟心最低处约78m。湾沟特大桥主跨为连续刚构桥而且位于曲线上。桥上纵坡为2.8是本段最复杂的桥梁工程之一。2、主要工程数量该桥主要工程数量见表〔见下页〕3、工程进度方案安排湾沟特大桥施工方案安排22个月自2001年9月开工2003年6月完工详细的进度安排见湾沟特大桥施工进度横道图。各部详细的进度方案分述如下：3.1下部工程施工准备安排30天钻孔桩工程60天主墩承台20天主墩过渡墩30天柱墩120天桥台30天湾沟特大桥主要工程数量表部位工程工程名称数量备注桥梁下钻孔灌注桩C25M31700其中；φ120cmM280φ150cmM500φ200cmM720承台砼C30M3768桥墩砼C50M33612部C30M32194桥台砼C30M3281引桥上部30m箱型梁片箱梁砼C50M32280湿接缝砼C50M31136沥青砼M3477FYT—I防水层M25781伸缩缝MD—160M94护栏C25M3260主桥上部箱梁C50M34969桥面铺装砼C40M3314沥青砼M3471FYT—I防水层M25711护栏C25M2553.2主桥上部工程〔悬壁梁部〕施工准备40天3.2.20#块及1#块现浇30天挂蓝首次安装及调试安排20天〔含预压〕2#至12#段安装80天〔按平均每七天一个施工周〕直线段现浇工25天可与悬灌段平行作业不占用总工。次边跨合拢、主跨合拢共20天〔含拆挂蓝〕桥面铺装等附原工程安排90天3.3引桥上部工程施工准备30天箱梁预制80天箱梁架设35天顶横梁30天箱梁湿接缝30天3.3.6撤除临时支座完成体等转换5天桥面铺装等附属工程安排90天4、施工队伍安排及机械配置4.1施工队伍安排桥梁一队共60人。承当全桥46根桩的施工任务进场4台钻机。桥梁二队共150人。承当主桥桥墩、过渡墩、连续箱梁悬灌工程和桥面等附属工程的施工。4.1.3桥梁三队共180人承当引桥桥墩、桥台、30m箱型梁的预制、架设、墩顶横梁、湿接、桥面等附属工程的施工。4.2机械设备配置根据该工程的详细特点为保证按时保质保量的完成特大桥的施工任务我抽调了较先进的机械设备投入本工程的施工。详细详见表3：拟投入本合同工程的主要施工机械表湾沟特大桥主桥使用两台塔吊引桥使用汽车吊。5、施工现场平面布置及临时工程5.1施工现场平面布置见湾沟特大桥施工现场平面布置图。5.1.1施工一队营房及施工场地设在主桥的右侧与二队共用砼搅拌站及加工场地。5.1.2施工二队营房及施工场地设在主桥的右侧。5.1.3施工三队营房及30m梁预制场设在湾沟特大桥临洮方道路上土方施工队先施工K12+400~K12+730段路基及预制场场地平整。为引桥的施工制造条件。5.2临时工程：施工便道(1)自原G212国道曹家咀至湾沟特大桥兰台沿山转折返修一条便道长度1800m宽3.5m。〔2〕自原G212国道曹家咀至湾沟特大桥主桥下施工现场修一条便道长1100m宽3.5m。〔3〕自原G212国道青岗岔至湾沟特大桥临洮台沿山转折返修一条便道长2100m宽3.5m。就近利用当地家电安装一台500KVA的弯压器输电线路一公里。为了保证施工正常进展并自备200KVA发电机2台120KW发电机一台。施工用水在山下桥的右侧打井一眼深25m在山上修一高位蓄水池容量60m3。三个砼搅和站各建一座10m3蓄水池由高位蓄水池通过高差自流水向小蓄水池送水。6、主要工程的施工6.1钻孔桩工程施工施工准备施工队进场后首先修建施工便道确保钻机进场就位。平整桩位施工场地开挖泥浆池。将施工用水引至施工现场。6.1.2钻孔桩施工工艺钻孔桩施工采用KP1500钻机进展钻孔作业。作业顺序如下：桩孔定位埋设护筒钻孔就位钻孔清孔下钢筋笼下导灌注水下砼破桩头钻孔桩各工序施工工艺详见附件三：?钻孔桩施工工艺细那么?钻孔桩施工顺序根据总体施工方案安排钻孔桩施工顺序如下：主墩钻孔桩过渡墩钻孔桩临洮方引桥钻孔桩兰州方引桥钻孔桩6.2主桥双薄壁墩施工为保证工程质量主桥双薄壁墩采用较先进的爬模施工。为了保证工程工拟采用四套爬模同时进展四个主墩的施工。承台施工按设计要求开挖承台基坑清理桩头砼至...
