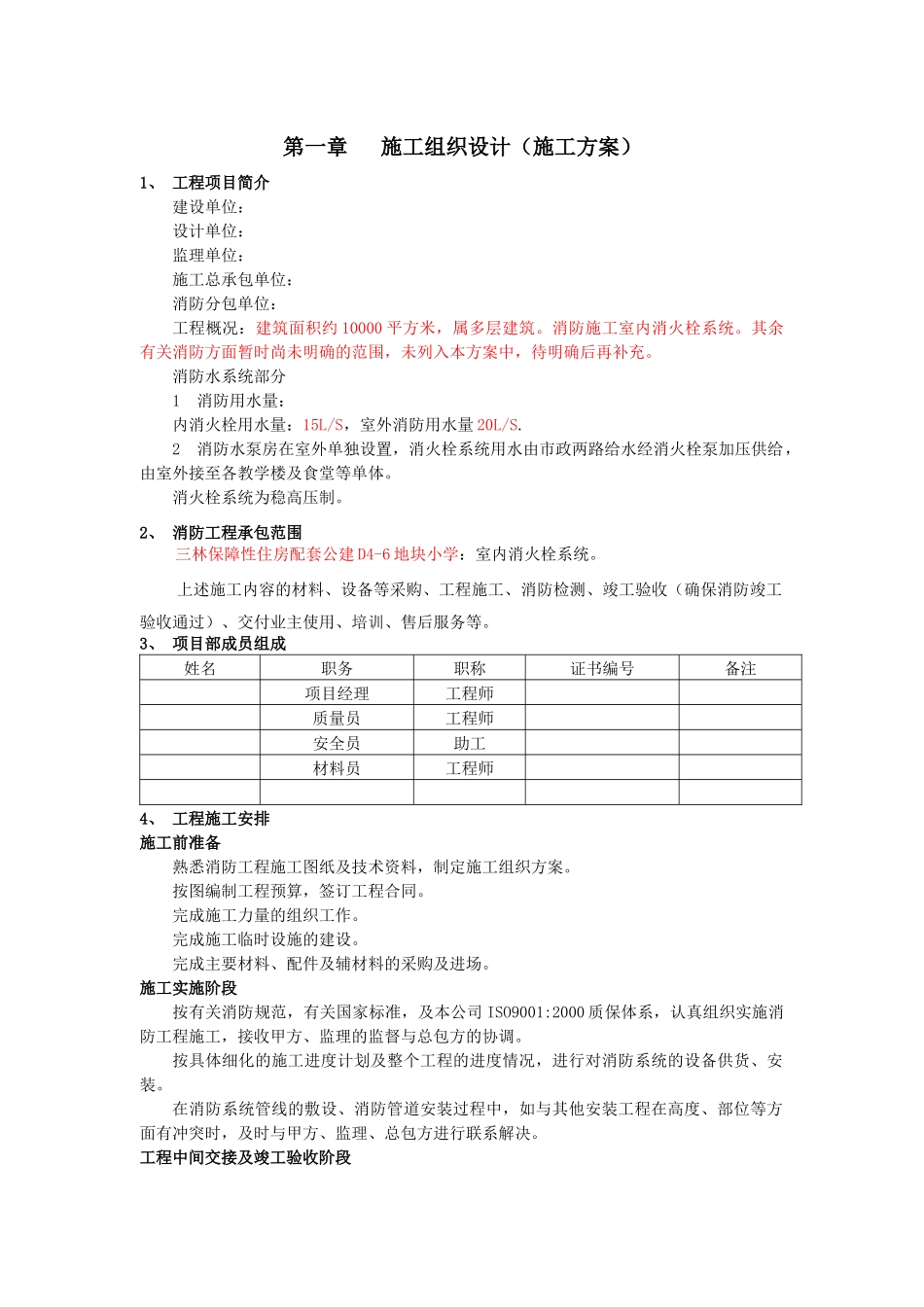

第一章施工组织设计（施工方案）1、工程项目简介建设单位：设计单位：监理单位：施工总承包单位：消防分包单位：工程概况：建筑面积约10000平方米，属多层建筑。消防施工室内消火栓系统。其余有关消防方面暂时尚未明确的范围，未列入本方案中，待明确后再补充。消防水系统部分1消防用水量：内消火栓用水量：15L/S，室外消防用水量20L/S.2消防水泵房在室外单独设置，消火栓系统用水由市政两路给水经消火栓泵加压供给，由室外接至各教学楼及食堂等单体。消火栓系统为稳高压制。2、消防工程承包范围三林保障性住房配套公建D4-6地块小学：室内消火栓系统。上述施工内容的材料、设备等采购、工程施工、消防检测、竣工验收（确保消防竣工验收通过）、交付业主使用、培训、售后服务等。3、项目部成员组成姓名职务职称证书编号备注项目经理工程师质量员工程师安全员助工材料员工程师4、工程施工安排施工前准备熟悉消防工程施工图纸及技术资料，制定施工组织方案。按图编制工程预算，签订工程合同。完成施工力量的组织工作。完成施工临时设施的建设。完成主要材料、配件及辅材料的采购及进场。施工实施阶段按有关消防规范，有关国家标准，及本公司ISO9001:2000质保体系，认真组织实施消防工程施工，接收甲方、监理的监督与总包方的协调。按具体细化的施工进度计划及整个工程的进度情况，进行对消防系统的设备供货、安装。在消防系统管线的敷设、消防管道安装过程中，如与其他安装工程在高度、部位等方面有冲突时，及时与甲方、监理、总包方进行联系解决。工程中间交接及竣工验收阶段第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页配合土建完成室内消火栓管道安装。消防水系统总调试、开通。竣工资料整理，工程结算文件编制。工程竣工验收。工程交接，系统使用交接。5、消防系统施工技术要求消火栓系统施工技术要求总则：主要施工阶段预留孔洞干立管安装支管安装管道试压设备安装调试运行管道预制加工：镀锌管丝扣连接:将断好的管材,按管径尺寸分次套制丝扣,一般以管径15—32mm者套二次,40—50mm者套三次,70mm以上者套3-4次为宜。根据现场测绘草图,将已套好丝扣的管件带入管丝扣。试试松紧度(一般用手带入3扣为宜),在丝扣处涂铅油,缠麻后带入管件。然后用管钳将管件拧紧,使丝扣外露2—3扣,编号放到适当位置等待调直.在装好管件的管段丝扣处涂铅油,联接两段或数段,联接时不能只顾预留口方向而要照顾到管材的弯曲度,相互找正后再将预留口方向转到合适部位并保持正直。管段联接后,调直前必须按设计图纸核对其管径,预留口方向,变径部位是否正确。镀锌碳素钢管不允许用加热法调直。管段调直时一般不允许损坏管材。管道法兰连接:按照设计要求和工作压力选用标准法兰盘。法兰盘的连接螺栓直径,长度应符合规范要求,紧固好的螺栓外露丝扣应为2—3扣,不宜大于螺栓直径的二分之一；连接衬垫一般给水管(冷水)采用厚度为3mm的橡胶垫,垫片要与管径同心,不得放偏。卡箍连接:钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽,镀锌钢管用滚槽方式在钢管上滚压出凹槽,厚壁钢管可用车槽方式开除。把专用润滑脂涂在密封圈唇部及背部,将密封圈套入已加工好沟槽的钢管的一端,然后再将密封圈套入沟槽钢管的另一端,卡入管卡,使其对应两段管的沟槽,上紧螺栓。钢管加工前必须除去管口上的毛刺,以免刮伤密封圈。检查密封面是否有损伤,同时检查槽深是否符合要求。密封圈润滑脂须用推荐或专用产品,不得使用对密封圈材料有损伤及腐司蚀的润滑脂,以免对密封圈造成腐蚀损害。管道焊接:焊接前要将两管轴线对中,先将两管端部点焊牢,管径在100mm以下可点焊三个点,管径在150mm以上以点焊四个点为宜。管材壁厚在5mm以上者应对管端焊口部位铲坡口,如用气焊加工管道坡口,必须除去坡口表面的氧化皮；管材与法兰盘焊接,应先将管材插入法兰盘内,先点焊2—3点再用角尺找正找平后方可焊接,法兰盘应两面焊接,其内侧焊缝不得凸出法兰盘密封面。管道安装工艺流程：安装准备放线打码修正孔洞干管安装立管安装支管安装管道试压管道冲洗运行使用镀锌水管,管件,阀门的安装要求：镀锌水管,...
