3#氧压机管道施工方案(修改)VIP免费

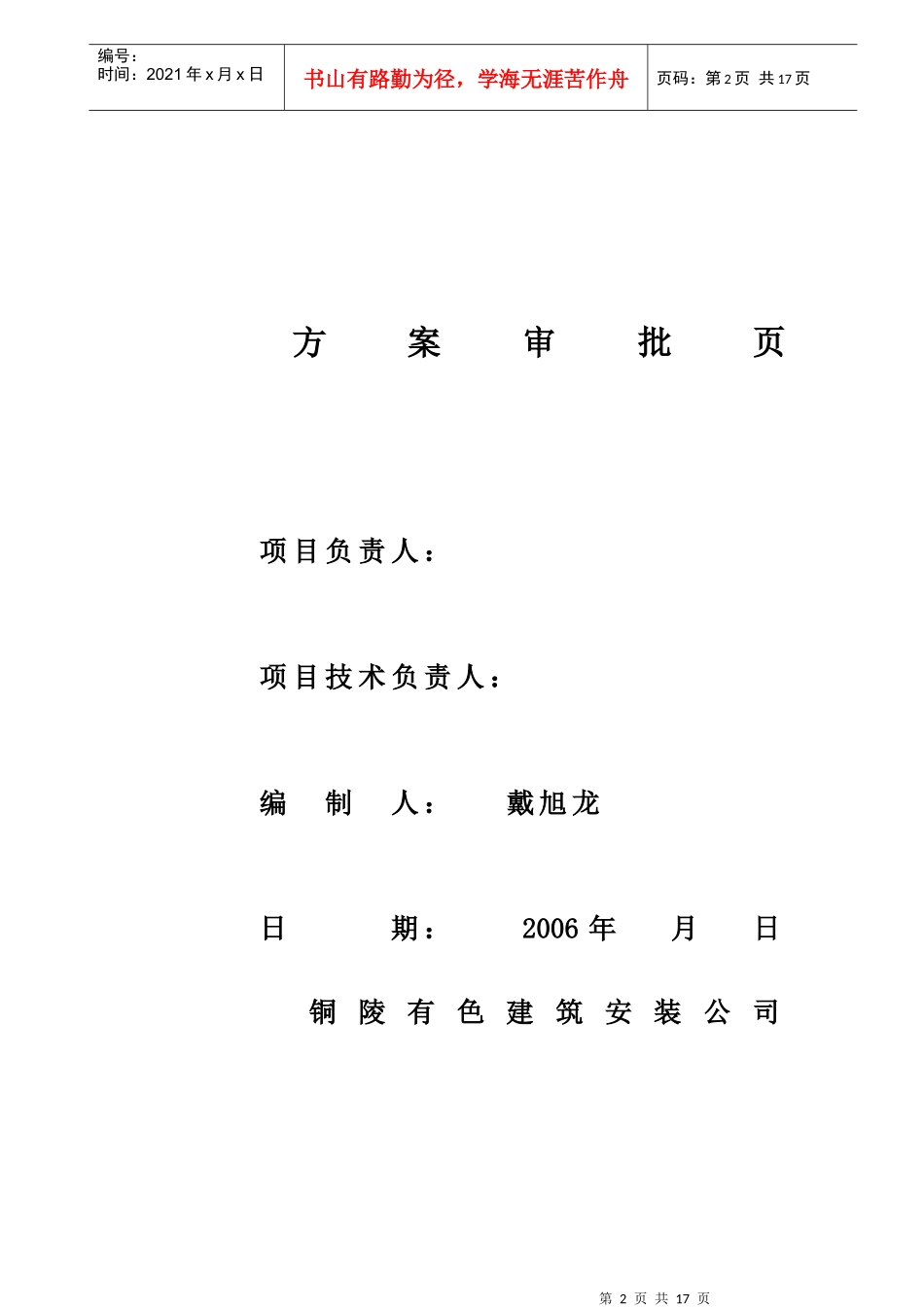

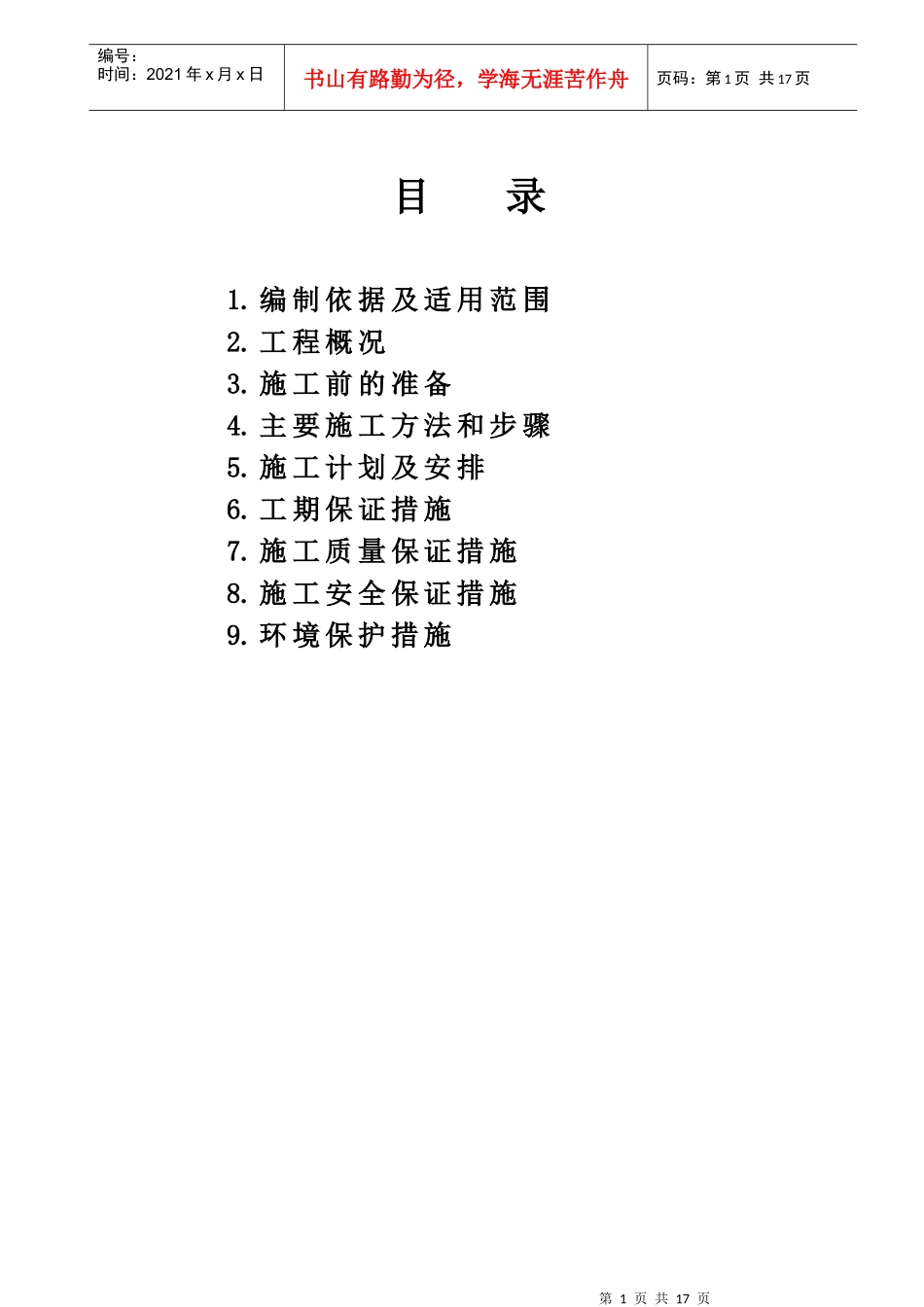

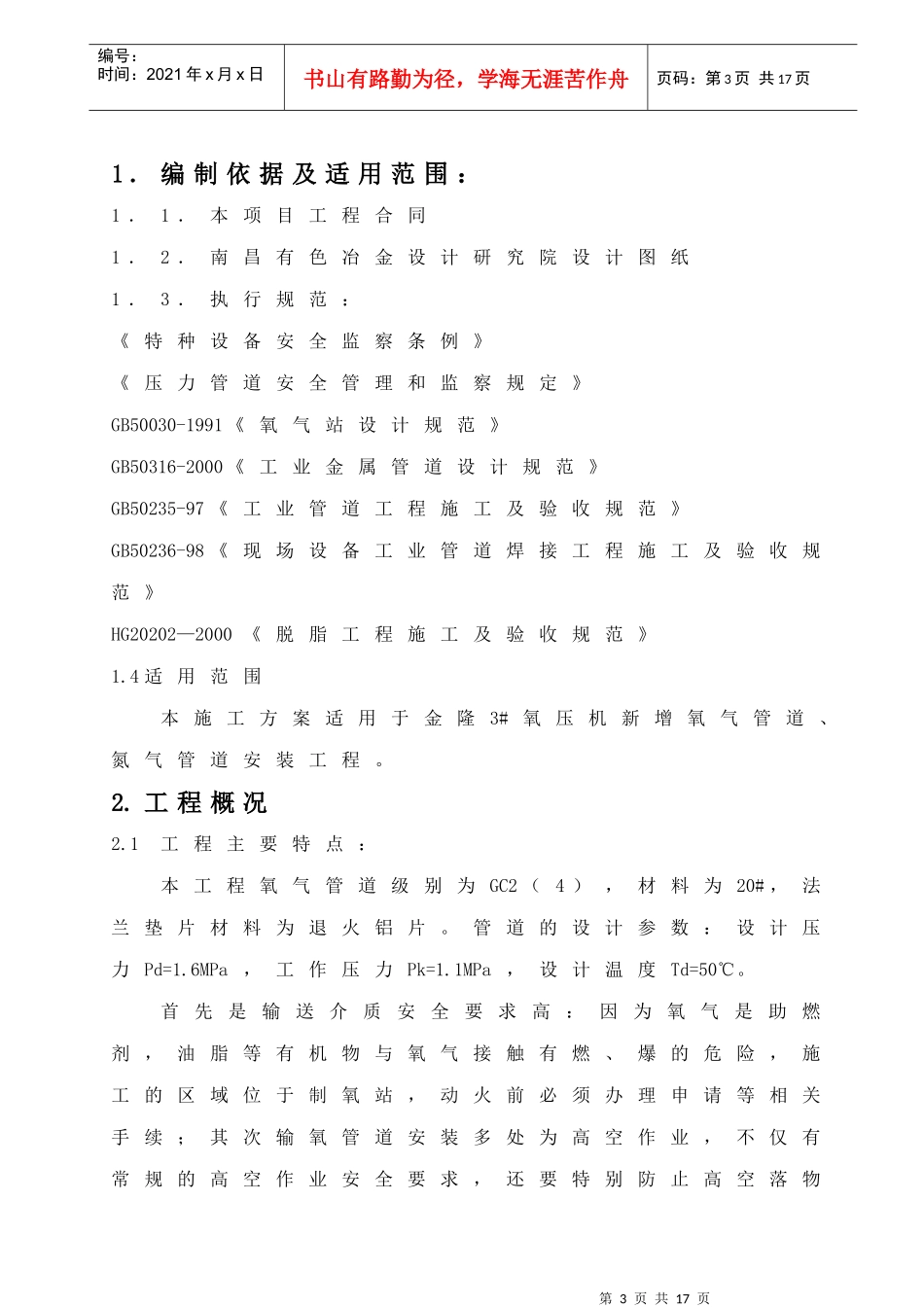

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录1.编制依据及适用范围2.工程概况3.施工前的准备4.主要施工方法和步骤5.施工计划及安排6.工期保证措施7.施工质量保证措施8.施工安全保证措施9.环境保护措施第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页方案审批页项目负责人：项目技术负责人：编制人：戴旭龙日期：2006年月日铜陵有色建筑安装公司第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1．编制依据及适用范围：1．1．本项目工程合同1．2．南昌有色冶金设计研究院设计图纸1．3．执行规范：《特种设备安全监察条例》《压力管道安全管理和监察规定》GB50030-1991《氧气站设计规范》GB50316-2000《工业金属管道设计规范》GB50235-97《工业管道工程施工及验收规范》GB50236-98《现场设备工业管道焊接工程施工及验收规范》HG20202—2000《脱脂工程施工及验收规范》1.4适用范围本施工方案适用于金隆3#氧压机新增氧气管道、氮气管道安装工程。2.工程概况2.1工程主要特点：本工程氧气管道级别为GC2（4），材料为20#，法兰垫片材料为退火铝片。管道的设计参数：设计压力Pd=1.6MPa，工作压力Pk=1.1MPa，设计温度Td=50℃。首先是输送介质安全要求高：因为氧气是助燃剂，油脂等有机物与氧气接触有燃、爆的危险，施工的区域位于制氧站，动火前必须办理申请等相关手续；其次输氧管道安装多处为高空作业，不仅有常规的高空作业安全要求，还要特别防止高空落物第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页造成对原有设备、管道的损伤。第三，制氧工艺对设备和管路系统有忌油洁净要求，同时强度和严密性要求也特别高。因此，一定要严格控制输氧压力管道安装质量，对脱脂、吹扫、压力试验、泄漏性试验的工作决不能马虎，特别注意不能超压试验，试验压力和试验程序要根据国家规范、相关说明书要求谨慎制定并认真执行。现场所有施工指挥人员和操作人员必须高度重视施工安全和施工质量。2.2主要工程量序号名称规格单位数量1无缝钢管φ325×7米362无缝钢管φ273×7米1563无缝钢管φ219×6米364无缝钢管φ159×4.5米65无缝钢管φ108×4米723.施工前的准备3.1施工现场准备3.1.1现场要求做好三通一平。3.1.2材料运输的路线应先作好准备。3.1.3施工现场用电及有关器具应及时运到现场，以保证施工的连续性。3.1.4安装现场做好与其他作业队伍进行交叉作业。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页3.1.5清理施工场地，做好开工前的一切准备工作。3.1.6根据工程进展情况合理安排组织人员和施工机械设备进场。3.2施工技术准备3.2.1开工前组织主要施工人员学习、审查图纸，进行图纸自、会审，把存在的问题及时反馈给有关责任方。3.2.2及时编制工程施工方案和施工技术安全交底，以及工程预算和材料预算。3.2.3熟悉施工现场情况，做好现场布置设计。3.2.4对参加施工的人员进行交底，明确施工方法、技术要求和安全注意事项等。3.3施工材料及工器具的准备3.3.1材料部门根据材料计划落实材料来源;3.3.2根据设备及材料的重量及外形尺寸准备吊装或运输所需要的吊车、汽车、钢丝绳等吊装工具；3.3.3准备管道安装、检测所需要的工器具。3.3.4准备好管道安装用辅材3.3.5根据有关计量网络图的配置计量器具，严禁使用不合格的计量器具。所有计量器具必须经过检定且在检定有效期内，3.3.6所需专用工具应备齐，并应事先分清，对用于指定的设备，不能乱用。3.3.7所有工器具进场后,按照规定程序进行报验。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页3.3.8根据施工进度安排，主动与业主联系，确保工程材料供应及时。4．主要施工方法、施工步骤及技术要求4.1管道安装主要施工方法及步骤4.1.1管道预制：为提高质量，减少现场组对焊接时间，加快工程进度，节约材料，有利于现场文明施工，管道将采取现场化预制...
