BAYER储罐施工方案白钢VIP免费

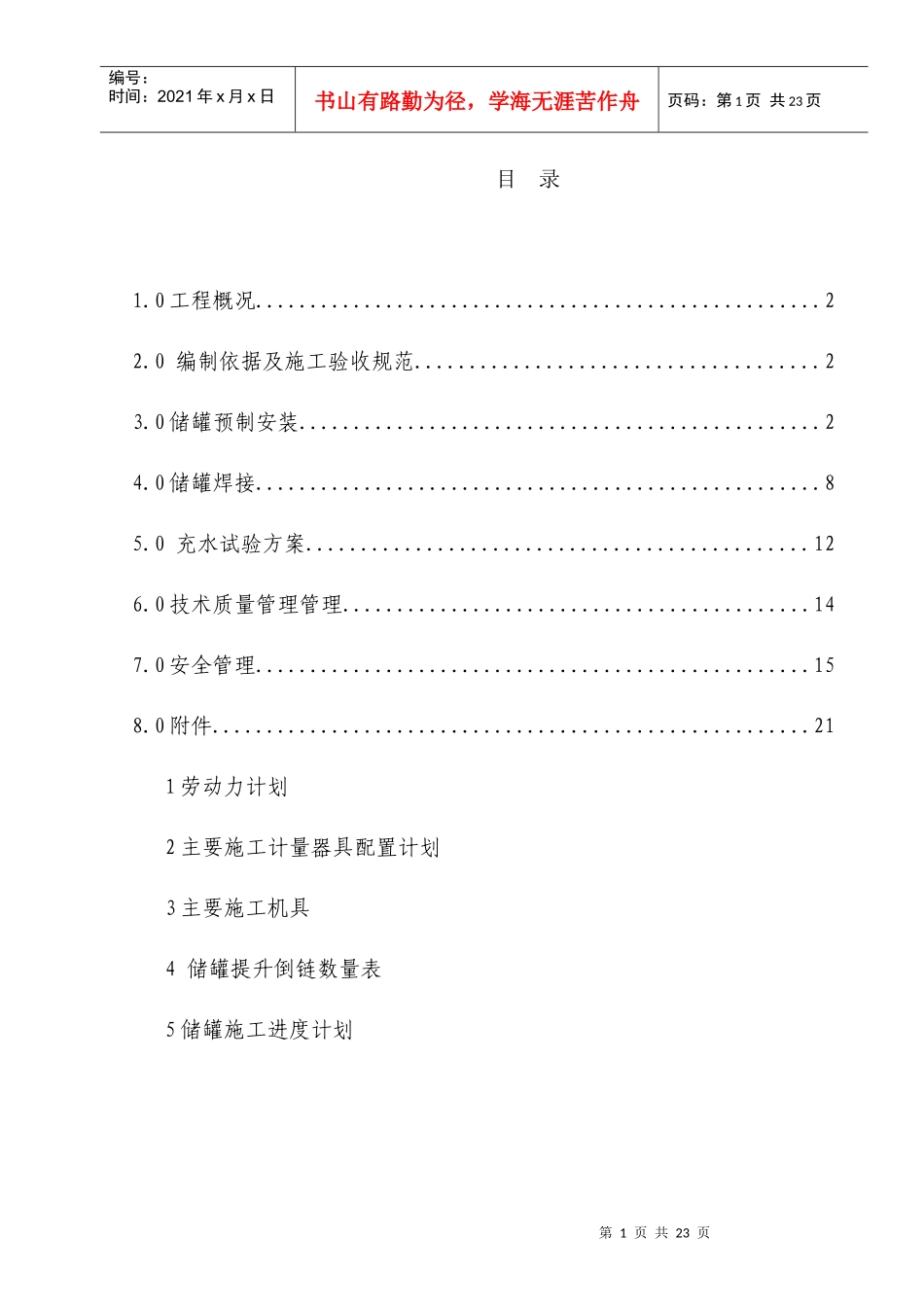

BAYER储罐施工方案白钢_第1页
1/23

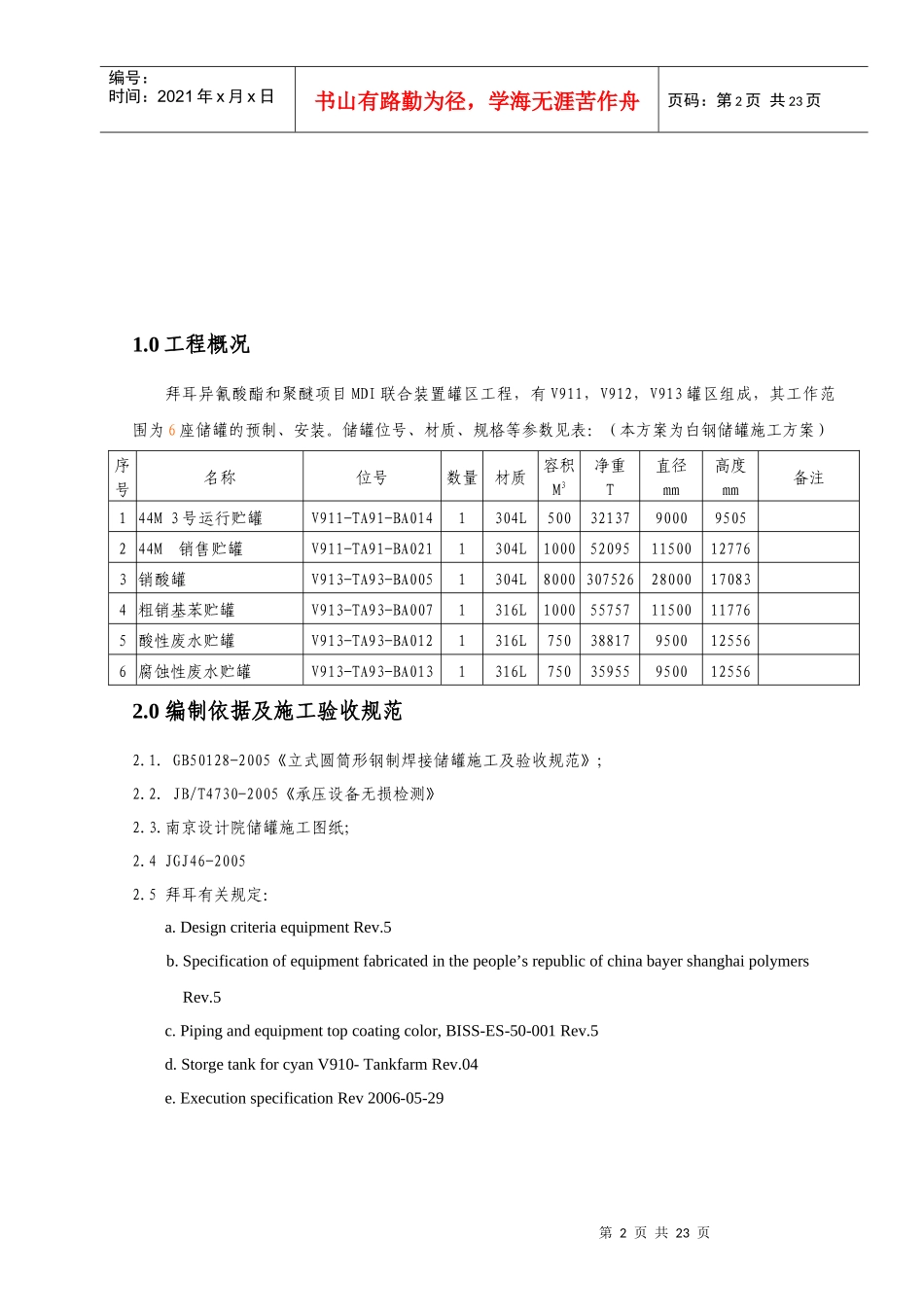

BAYER储罐施工方案白钢_第2页
2/23

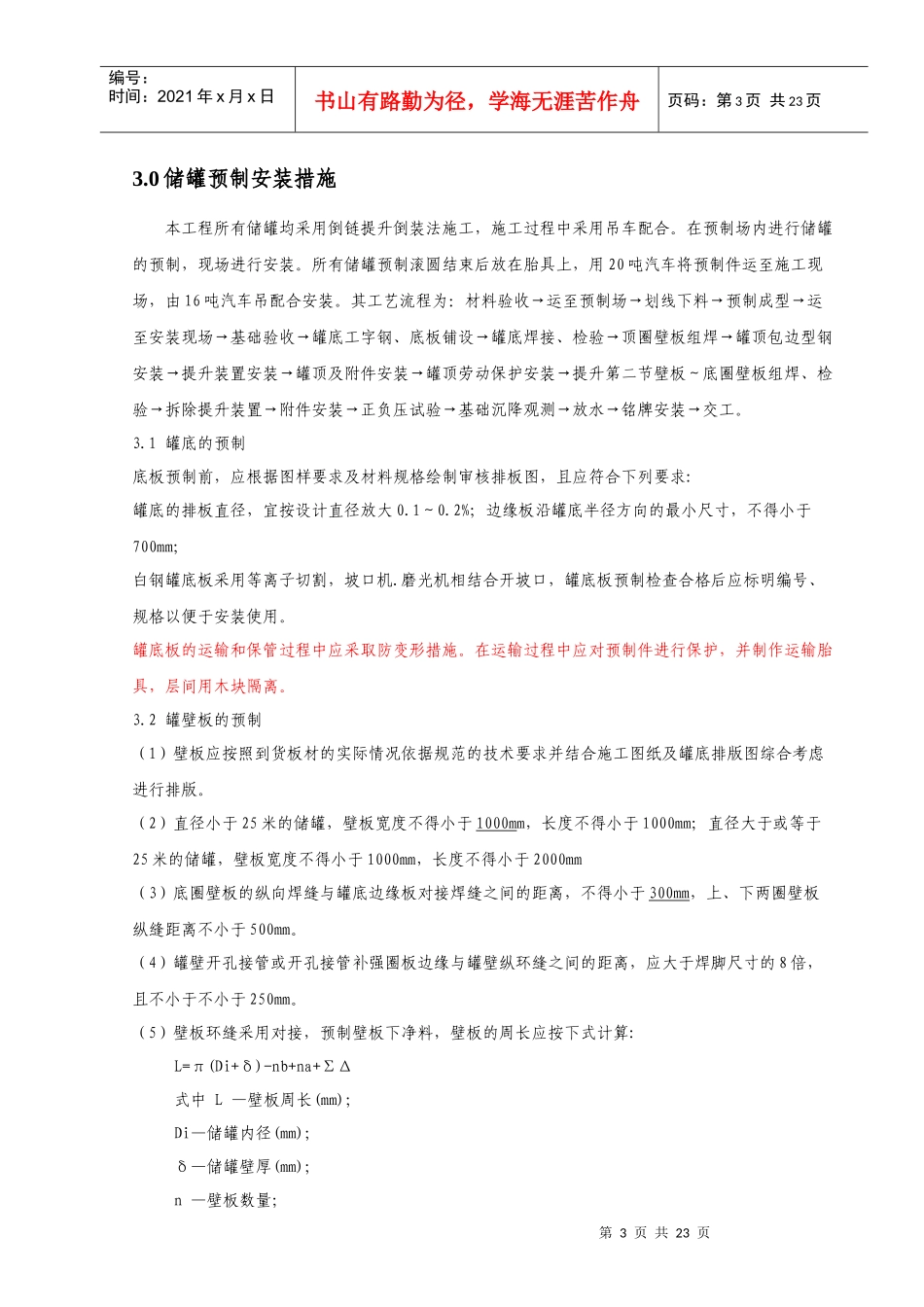

BAYER储罐施工方案白钢_第3页
3/23
第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页目录1.0工程概况....................................................22.0编制依据及施工验收规范.....................................23.0储罐预制安装................................................24.0储罐焊接....................................................85.0充水试验方案..............................................126.0技术质量管理管理...........................................147.0安全管理...................................................158.0附件.......................................................211劳动力计划2主要施工计量器具配置计划3主要施工机具4储罐提升倒链数量表5储罐施工进度计划第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页1.0工程概况拜耳异氰酸酯和聚醚项目MDI联合装置罐区工程,有V911,V912,V913罐区组成,其工作范围为6座储罐的预制、安装。储罐位号、材质、规格等参数见表:(本方案为白钢储罐施工方案)序号名称位号数量材质容积M3净重T直径mm高度mm备注144M3号运行贮罐V911-TA91-BA0141304L5003213790009505244M销售贮罐V911-TA91-BA0211304L10005209511500127763销酸罐V913-TA93-BA0051304L800030752628000170834粗销基苯贮罐V913-TA93-BA0071316L10005575711500117765酸性废水贮罐V913-TA93-BA0121316L750388179500125566腐蚀性废水贮罐V913-TA93-BA0131316L750359559500125562.0编制依据及施工验收规范2.1.GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》;2.2.JB/T4730-2005《承压设备无损检测》2.3.南京设计院储罐施工图纸;2.4JGJ46-20052.5拜耳有关规定:a.DesigncriteriaequipmentRev.5b.Specificationofequipmentfabricatedinthepeople’srepublicofchinabayershanghaipolymersRev.5c.Pipingandequipmenttopcoatingcolor,BISS-ES-50-001Rev.5d.StorgetankforcyanV910-TankfarmRev.04e.ExecutionspecificationRev2006-05-29第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页3.0储罐预制安装措施本工程所有储罐均采用倒链提升倒装法施工,施工过程中采用吊车配合。在预制场内进行储罐的预制,现场进行安装。所有储罐预制滚圆结束后放在胎具上,用20吨汽车将预制件运至施工现场,由16吨汽车吊配合安装。其工艺流程为:材料验收→运至预制场→划线下料→预制成型→运至安装现场→基础验收→罐底工字钢、底板铺设→罐底焊接、检验→顶圈壁板组焊→罐顶包边型钢安装→提升装置安装→罐顶及附件安装→罐顶劳动保护安装→提升第二节壁板~底圈壁板组焊、检验→拆除提升装置→附件安装→正负压试验→基础沉降观测→放水→铭牌安装→交工。3.1罐底的预制底板预制前,应根据图样要求及材料规格绘制审核排板图,且应符合下列要求:罐底的排板直径,宜按设计直径放大0.1~0.2%;边缘板沿罐底半径方向的最小尺寸,不得小于700mm;白钢罐底板采用等离子切割,坡口机.磨光机相结合开坡口,罐底板预制检查合格后应标明编号、规格以便于安装使用。罐底板的运输和保管过程中应采取防变形措施。在运输过程中应对预制件进行保护,并制作运输胎具,层间用木块隔离。3.2罐壁板的预制(1)壁板应按照到货板材的实际情况依据规范的技术要求并结合施工图纸及罐底排版图综合考虑进行排版。(2)直径小于25米的储罐,壁板宽度不得小于1000mm,长度不得小于1000mm;直径大于或等于25米的储罐,壁板宽度不得小于1000mm,长度不得小于2000mm(3)底圈壁板的纵向焊缝与罐底边缘板对接焊缝之间的距离,不得小于300mm,上、下两圈壁板纵缝距离不小于500mm。(4)罐壁开孔接管或开孔接管补强圈板边缘与罐壁纵环缝之间的距离,应大于焊脚尺寸的8倍,且不小于不小于250mm。(5)壁板环缝采用对接,预制壁板下净料,壁板的周长应按下式计算:L=π(Di+δ)-nb+na+∑Δ式中L—壁板周长(mm);Di—储罐内径(mm);δ—储罐壁厚(mm);n—壁板数量...
