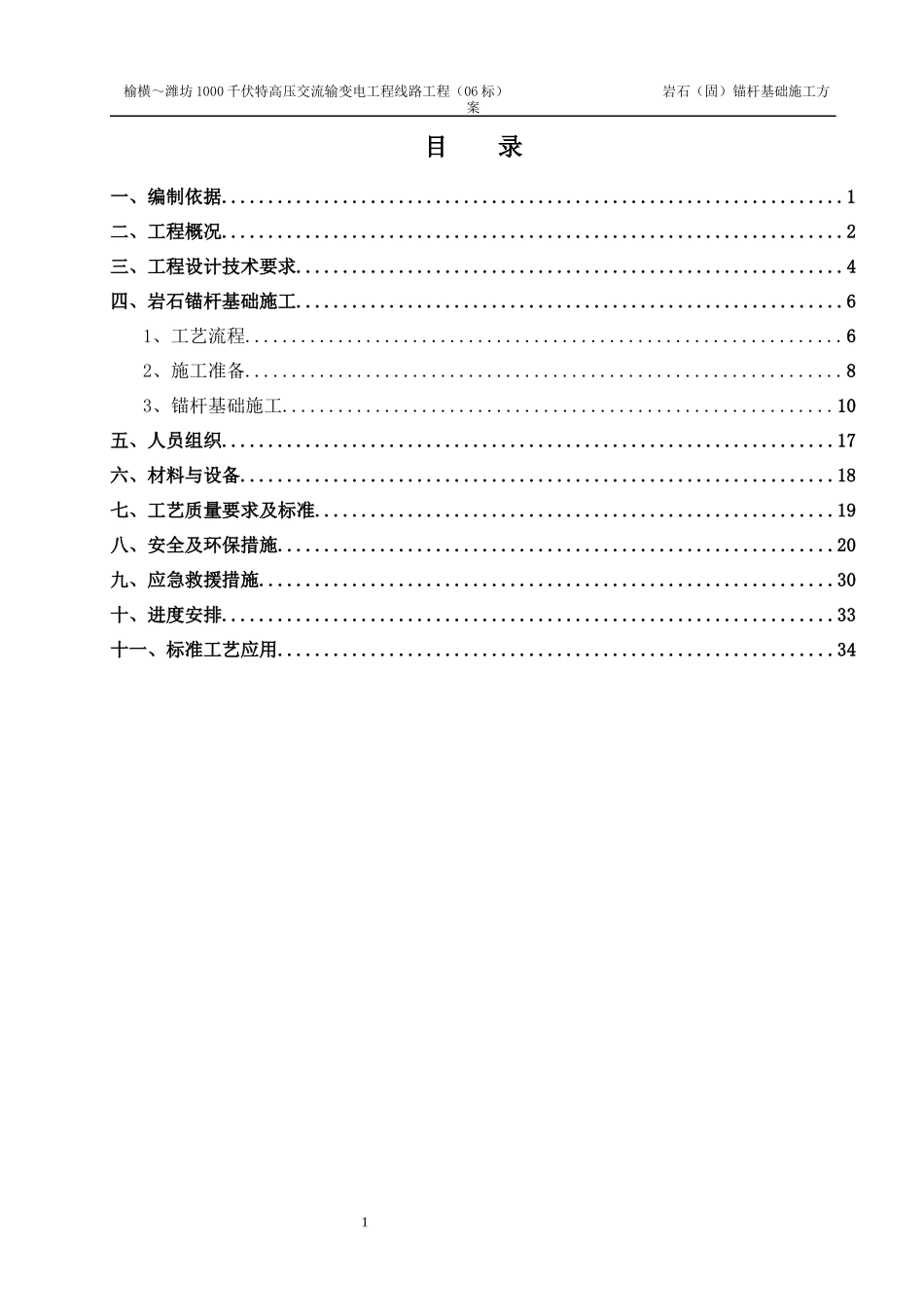

1榆横～潍坊1000千伏特高压交流输变电工程线路工程（06标）岩石（固）锚杆基础施工方案目录一、编制依据...................................................................1二、工程概况...................................................................2三、工程设计技术要求...........................................................4四、岩石锚杆基础施工...........................................................61、工艺流程................................................................62、施工准备................................................................83、锚杆基础施工...........................................................10五、人员组织..................................................................17六、材料与设备................................................................18七、工艺质量要求及标准........................................................19八、安全及环保措施............................................................20九、应急救援措施..............................................................30十、进度安排..................................................................33十一、标准工艺应用............................................................3421榆横～潍坊1000千伏特高压交流输变电工程线路工程（06标）岩石（固）锚杆基础施工方案一、编制依据1、榆横～潍坊1000千伏特高压交流输变电工程线路工程（06标）锚杆基础施工图、施工图会审纪要及设计交底有关要求；2、《建筑地基处理技术规范》（JGJ79-2012）；3、《锚杆喷射混凝土支护技术规范》（GBJ50086-2001）；4、《岩土锚杆（索）技术规程》（CECS22-2005）；5、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011年版）；6、《混凝土强度检验评定标准》（GBT50107-2010）；7、《电力建设安全工作规程第2部分：电力线路》（DL5009.2-2013）；8、《1000kV架空输电线路施工及验收规范》（Q/GDW1153-2012）；9、《1000kV架空输电线路施工质量检验及评定规程》（Q/GDW1163-2012）；10、《国家电网公司施工项目部标准化管理手册》（2014年版）；11、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015；12、《国家电网公司基建安全管理规定》国网（基建/2）173-2015；13、《国家电网公司基建技术管理规定》国网（基建/2）174-2015；14、《国家电网公司基建质量管理规定》国网（基建/2）112-2015；15、《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2015；16、《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)；17、《国家电网公司输变电工程标准工艺（四）——典型施工工法》。二、工程概况榆横～潍坊1000千伏特高压交流输变电工程线路工程(6标)起于吕梁市中阳县暖泉镇中庄村附近，止于孝义市七里坡附近，起止杆塔号为：3L070～3L149（不含），3R071～3R147（不含）。线路长度：L回路径长度39.651km，R回路径长度39.328km。地形比例：本标段60%为山地，40%为高山大岭无人区。本标段全线共计155基，其中直线塔基122基，转角塔33基。导线采用8分裂形式，其中10mm冰区采用8×JL1/G1A－630/45钢芯铝绞线，在15mm冰区采用8×JL1/G1A－630/55钢芯铝绞线。本工程地线一根采用JLB20A-170铝包钢绞线，另一根OPGW采用OPGW-170，OPGW架设于线路前进方向左侧地线横担。32榆横～潍坊1000千伏特高压交流输变电工程线路工程（06标）岩石（固）锚杆基础施工方案本工程跨越多，跨越3条500kV输电线路共6次、220kV电力线8次、110kV电力线6次、跨越G209国道2次、跨越S307省道2次。本标段设计气象条件为基准风速30m/s，设计覆冰厚度10mm和15mm，污级等级为c级、d级。本标段基础型式共三种，分别为：挖孔基础型式、岩石嵌固基础型式、岩石锚杆基础型式，全线共计155基，其中岩锚基础15基，具体塔号为：3L086、3LJ087、3J095、3LJ113、3LJ...
