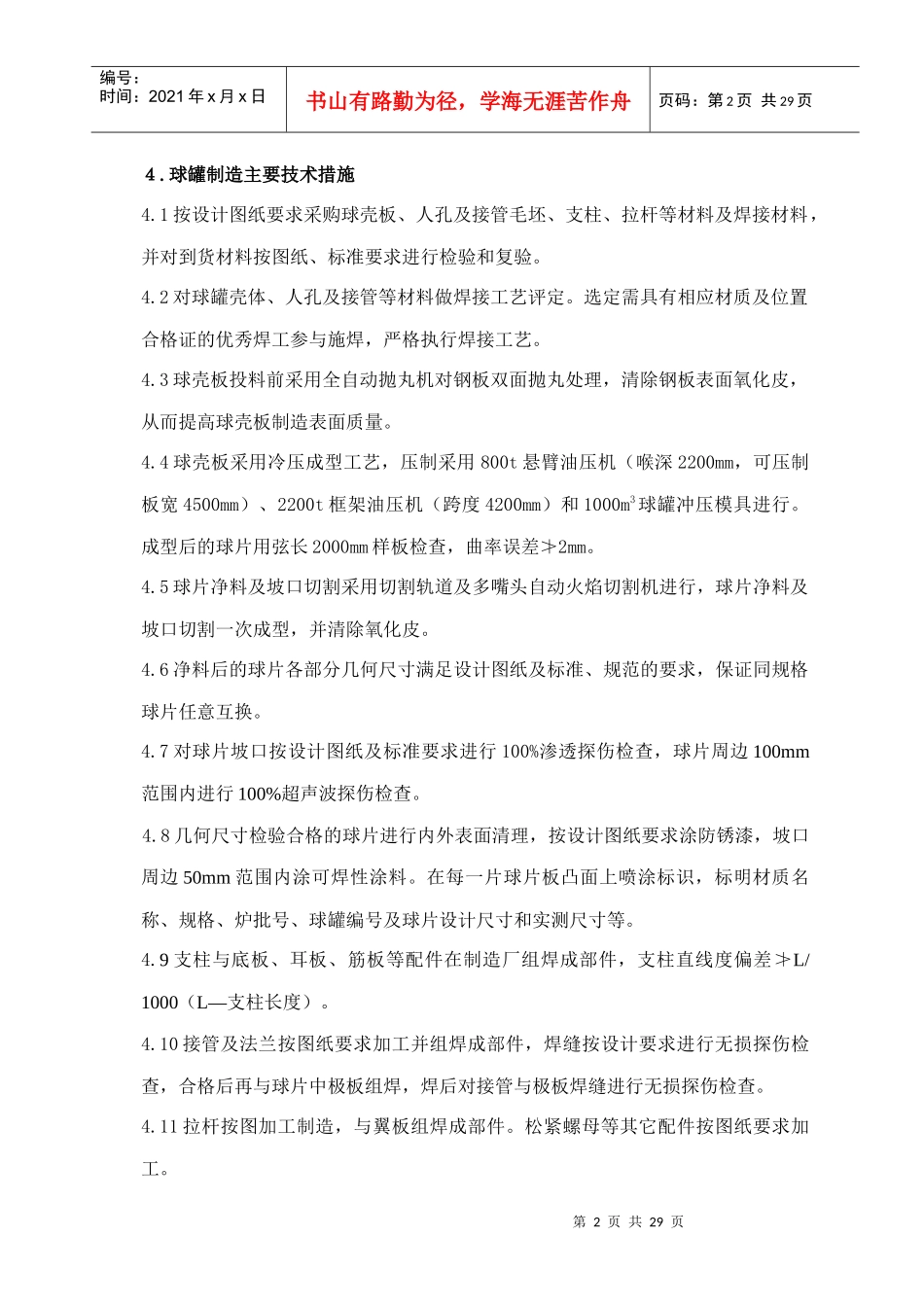

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页二、4×1000m3球罐制造原则组织设计1.编制说明：本原则组织设计依据中国航空工业第一集团公司第六一0研究所200012-0024-D1-F101-1001号询价函、图纸明确的国标、部标，结合我公司的实际情况进行编制。2.球罐制造及检验标准、规范：1）《压力容器安全技术监察规程》国家质量技术监督局2）《钢制压力容器》GB150-983）《压力容器用钢板》GB6654-19964）《压力容器用碳素钢和低合金钢锻件钢板》JB4726-19945）《钢制球形储罐》GB12337-986）《压力容器无损检测》JB4730-947）《钢制压力容器焊接工艺评定》JB4708-19928）《球形储罐施工及验收规范》GB50094-98以及相关国家标准和部颁标准。3.球罐技术参数公称容积：1000m3数量：4台设计压力：1.10Mpa设计温度：介质：压缩空气规格：Sφ12700×24mm主材：16MnR单台质量：105000kg/台结构型式：三带混合式10支柱名称上极带上温带下温带下极带各带球心角／各带球瓣数60°/355°/1265°/1260°/3第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页４.球罐制造主要技术措施4.1按设计图纸要求采购球壳板、人孔及接管毛坯、支柱、拉杆等材料及焊接材料，并对到货材料按图纸、标准要求进行检验和复验。4.2对球罐壳体、人孔及接管等材料做焊接工艺评定。选定需具有相应材质及位置合格证的优秀焊工参与施焊，严格执行焊接工艺。4.3球壳板投料前采用全自动抛丸机对钢板双面抛丸处理，清除钢板表面氧化皮，从而提高球壳板制造表面质量。4.4球壳板采用冷压成型工艺，压制采用800t悬臂油压机（喉深2200mm，可压制板宽4500mm）、2200t框架油压机（跨度4200mm）和1000m3球罐冲压模具进行。成型后的球片用弦长2000mm样板检查，曲率误差≯2mm。4.5球片净料及坡口切割采用切割轨道及多嘴头自动火焰切割机进行，球片净料及坡口切割一次成型，并清除氧化皮。4.6净料后的球片各部分几何尺寸满足设计图纸及标准、规范的要求，保证同规格球片任意互换。4.7对球片坡口按设计图纸及标准要求进行100%渗透探伤检查，球片周边100mm范围内进行100%超声波探伤检查。4.8几何尺寸检验合格的球片进行内外表面清理，按设计图纸要求涂防锈漆，坡口周边50mm范围内涂可焊性涂料。在每一片球片板凸面上喷涂标识，标明材质名称、规格、炉批号、球罐编号及球片设计尺寸和实测尺寸等。4.9支柱与底板、耳板、筋板等配件在制造厂组焊成部件，支柱直线度偏差≯L/1000（L—支柱长度）。4.10接管及法兰按图纸要求加工并组焊成部件，焊缝按设计要求进行无损探伤检查，合格后再与球片中极板组焊，焊后对接管与极板焊缝进行无损探伤检查。4.11拉杆按图加工制造，与翼板组焊成部件。松紧螺母等其它配件按图纸要求加工。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页4.12球壳板采用卧式钢架包装，凸面朝上，球壳板间加垫柔性材料，焊有配件的球壳板包装在最上层，并用钢带包扎。4.13支柱、拉杆采用型钢框架包装，钢带封包，拉杆放在最上面，拉杆螺纹涂黄油防锈并用塑料套保护。4.14法兰、螺纹等机加工件表面均需涂黄油防锈，并用塑料套保护，非加工件表面均需除锈，涂防锈漆。4.15除球壳板、支柱、拉杆等采用钢架裸装外，其余零配件均装箱发货，每个包装按图纸喷涂标识，标明名称、规格、数量。第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页5.球罐主要部件制造工艺及质量控制第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页第7页共29页第6页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共29页6.球罐制造质量保证措施中油一建公司一贯重视产品质量，视质量为企业的生命。经过四十七年的发展，在石油化工装置工程建设、非标设备、压力容器制造方面积累了丰富的经验，...
