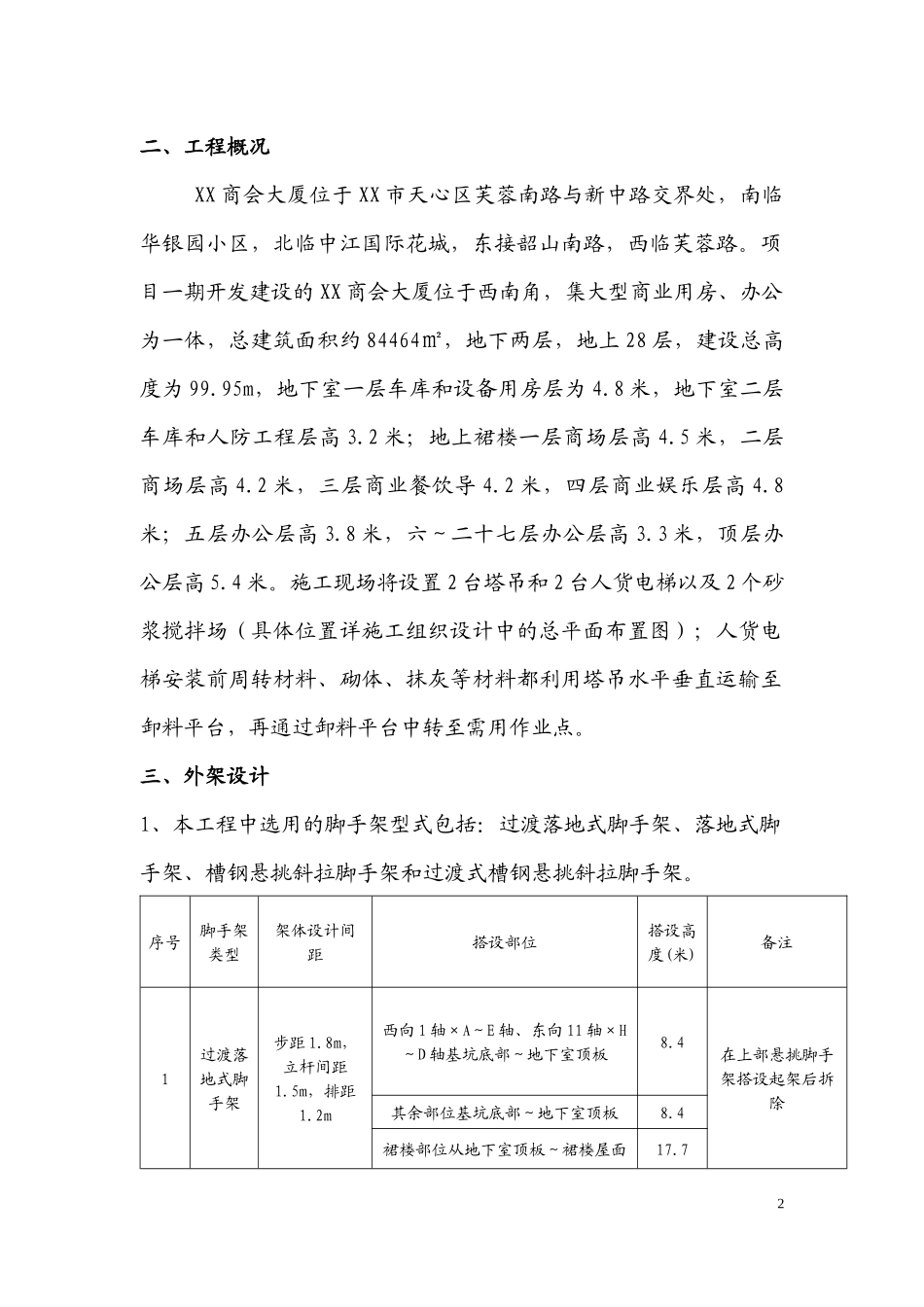

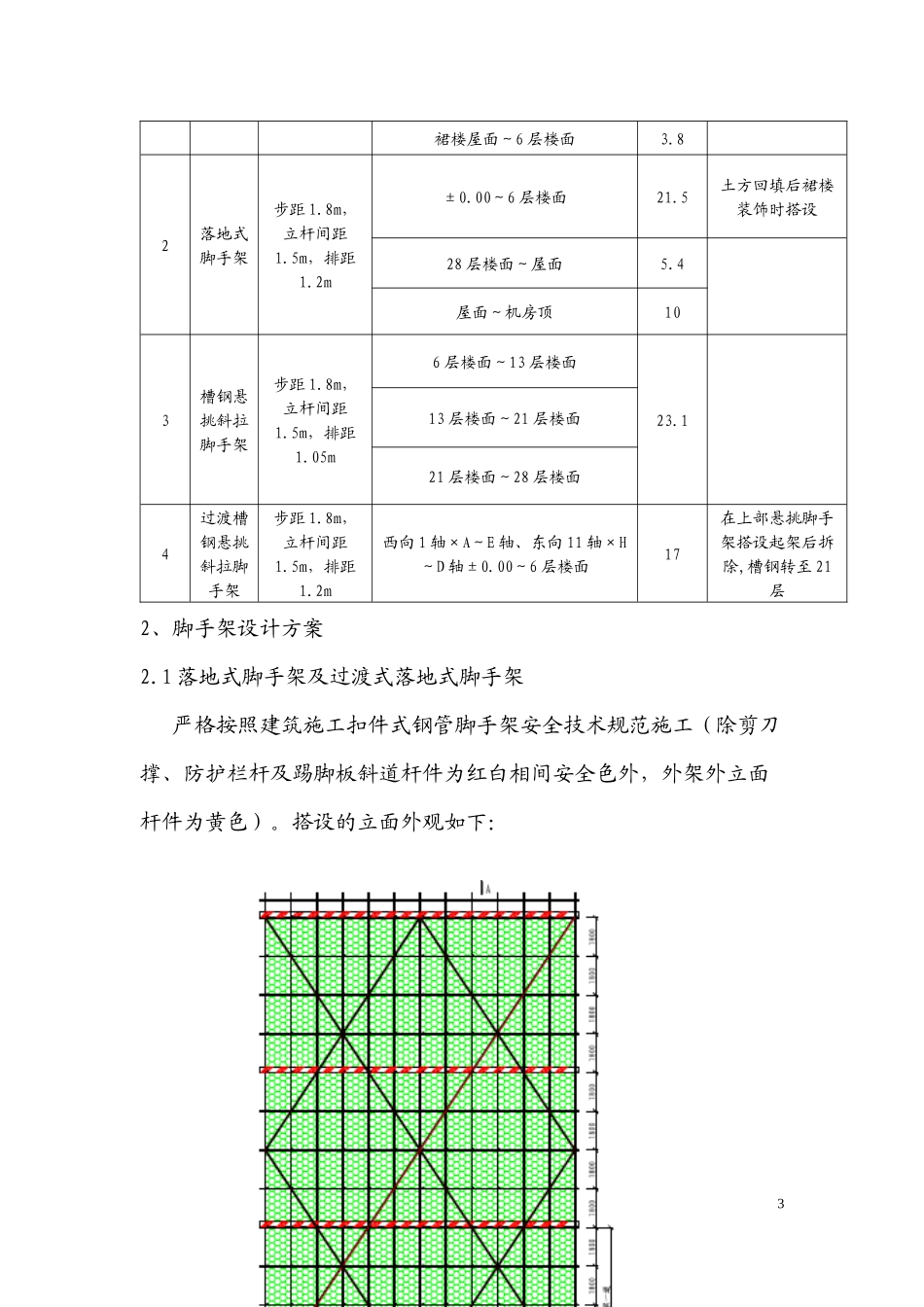

脚手架工程专项施工方案XX工程建设有限公司2010年1月一、编制依据1、XX商会大厦项目总承包工程合同;2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013、项目施工组织设计4、设计图纸1二、工程概况XX商会大厦位于XX市天心区芙蓉南路与新中路交界处,南临华银园小区,北临中江国际花城,东接韶山南路,西临芙蓉路。项目一期开发建设的XX商会大厦位于西南角,集大型商业用房、办公为一体,总建筑面积约84464㎡,地下两层,地上28层,建设总高度为99.95m,地下室一层车库和设备用房层为4.8米,地下室二层车库和人防工程层高3.2米;地上裙楼一层商场层高4.5米,二层商场层高4.2米,三层商业餐饮导4.2米,四层商业娱乐层高4.8米;五层办公层高3.8米,六~二十七层办公层高3.3米,顶层办公层高5.4米。施工现场将设置2台塔吊和2台人货电梯以及2个砂浆搅拌场(具体位置详施工组织设计中的总平面布置图);人货电梯安装前周转材料、砌体、抹灰等材料都利用塔吊水平垂直运输至卸料平台,再通过卸料平台中转至需用作业点。三、外架设计1、本工程中选用的脚手架型式包括:过渡落地式脚手架、落地式脚手架、槽钢悬挑斜拉脚手架和过渡式槽钢悬挑斜拉脚手架。序号脚手架类型架体设计间距搭设部位搭设高度(米)备注1过渡落地式脚手架步距1.8m,立杆间距1.5m,排距1.2m西向1轴×A~E轴、东向11轴×H~D轴基坑底部~地下室顶板8.4在上部悬挑脚手架搭设起架后拆除其余部位基坑底部~地下室顶板8.4裙楼部位从地下室顶板~裙楼屋面17.72裙楼屋面~6层楼面3.82落地式脚手架步距1.8m,立杆间距1.5m,排距1.2m±0.00~6层楼面21.5土方回填后裙楼装饰时搭设28层楼面~屋面5.4屋面~机房顶103槽钢悬挑斜拉脚手架步距1.8m,立杆间距1.5m,排距1.05m6层楼面~13层楼面23.113层楼面~21层楼面21层楼面~28层楼面4过渡槽钢悬挑斜拉脚手架步距1.8m,立杆间距1.5m,排距1.2m西向1轴×A~E轴、东向11轴×H~D轴±0.00~6层楼面17在上部悬挑脚手架搭设起架后拆除,槽钢转至21层2、脚手架设计方案2.1落地式脚手架及过渡式落地式脚手架严格按照建筑施工扣件式钢管脚手架安全技术规范施工(除剪刀撑、防护栏杆及踢脚板斜道杆件为红白相间安全色外,外架外立面杆件为黄色)。搭设的立面外观如下:32.2悬挑斜拉脚手架及过渡式悬挑斜拉脚手架按照建筑施工扣件式钢管脚手架安全技术规范施工(除剪刀撑、防护栏杆及踢脚板斜道杆件为红白相间安全色外,外架外立面杆件为黄色);搭设的立面外观如下:4各栋槽钢埋设位置、上下段间节点做法、各段底部防护、人货电梯所在外架搭设、卸料平台、斜道、预埋件等做法详附件;四、施工部署1、过渡落地式脚手架搭设在基础底板施工时,着手进行双排落地式钢管扣件过渡脚手架的搭设,过渡脚手架在基础部分搭设时第一道水平杆的设置应从5层所在悬挑脚手架的第一道扫地杆按1.8m每步向下反算确定,立杆的设置也从5层所在过渡脚手架的立杆间距按1.5m确定。地下室外墙过渡脚手架之间部分的临时支模架按照相邻过渡脚手架水平杆和立杆的间距搭设,保证整体的一致,同时又可以先行脱开拆除,不影响过渡脚手架地下室部分的完整性。过渡脚手架顶部作为悬挑斜拉脚手架搭设的操作架和前期临时支撑平台,当设置悬挑槽钢所在楼层砼结构强度达到100%(浇注完成28天后)方可拆除。2、落地式脚手架主体施工时,随进度搭设双排落地式钢管扣件脚手架,外装饰完成后拆除。地下室至5层顶板所在落地架第一道水平杆的设置应从5层所在悬挑脚手架的第一道扫地杆按1.8m每步向下反算确定,立杆的设置也从5层所在过渡脚手架的立杆间距按1.5m确定。3、悬挑斜拉脚手架在西向轴×~轴、东向轴×~轴段的二层楼面至5层顶(其中地下室至5层顶板段塔楼外架在有地下室车库顶板位置采用过渡落地5式脚手架)及东塔、西塔的6-13层、13-21层、21-28层采用三次斜拉式悬挑双排钢管脚手架。每层搭设高度为23.1米。在7层、14层、22层埋设钢丝绳悬拉及预埋件,局部悬挑槽钢较远的,在8层、15层、22层增设一道悬挑钢丝绳及埋件(以保证钢丝绳与槽钢夹角在75度左右。在外挑架上将按需要留设卸料平台,为了满足施工进度每层设置三至四...
