小池至岩下山段公路工程临时用电专项方案VIP免费

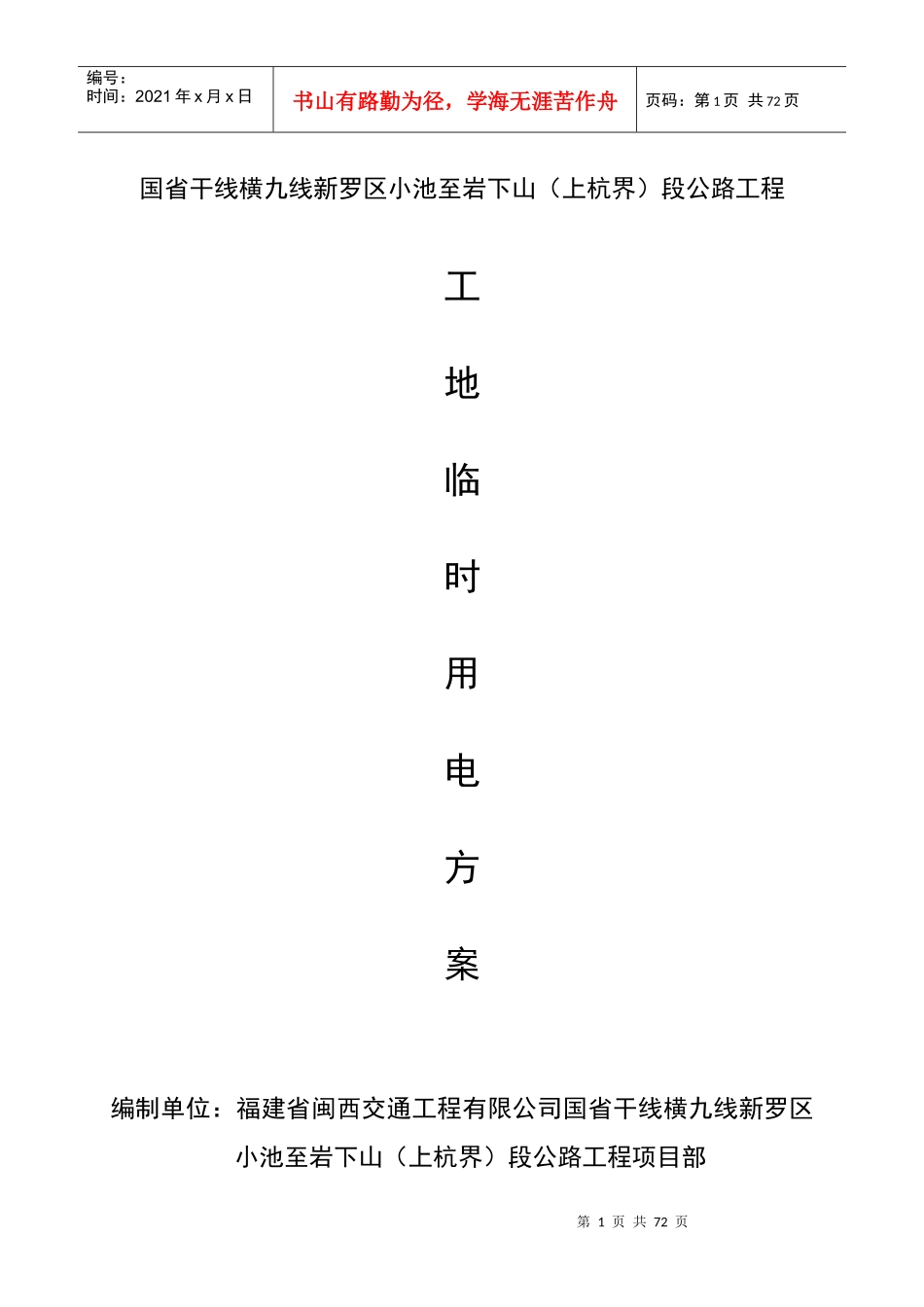

小池至岩下山段公路工程临时用电专项方案_第1页
1/72

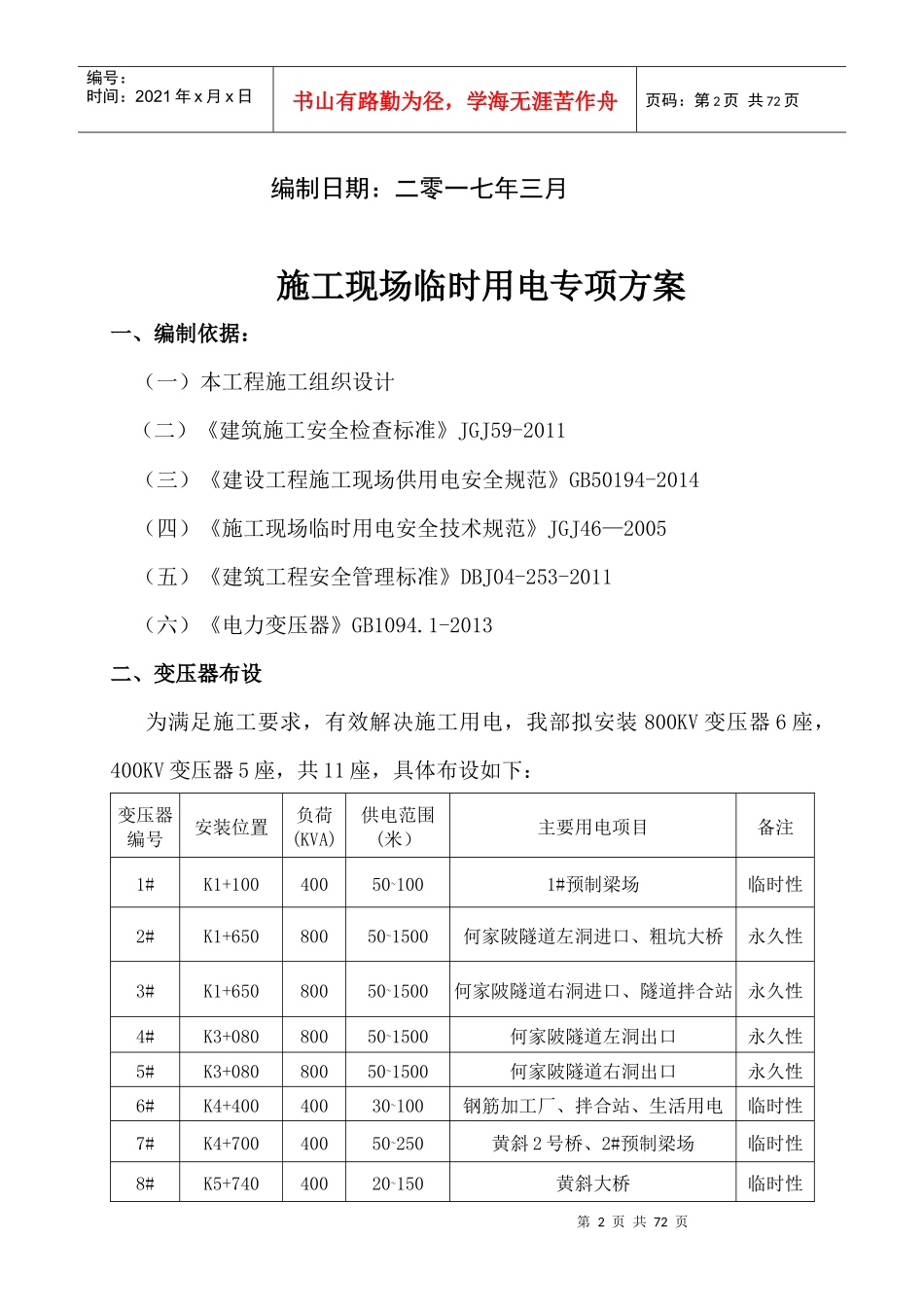

小池至岩下山段公路工程临时用电专项方案_第2页
2/72

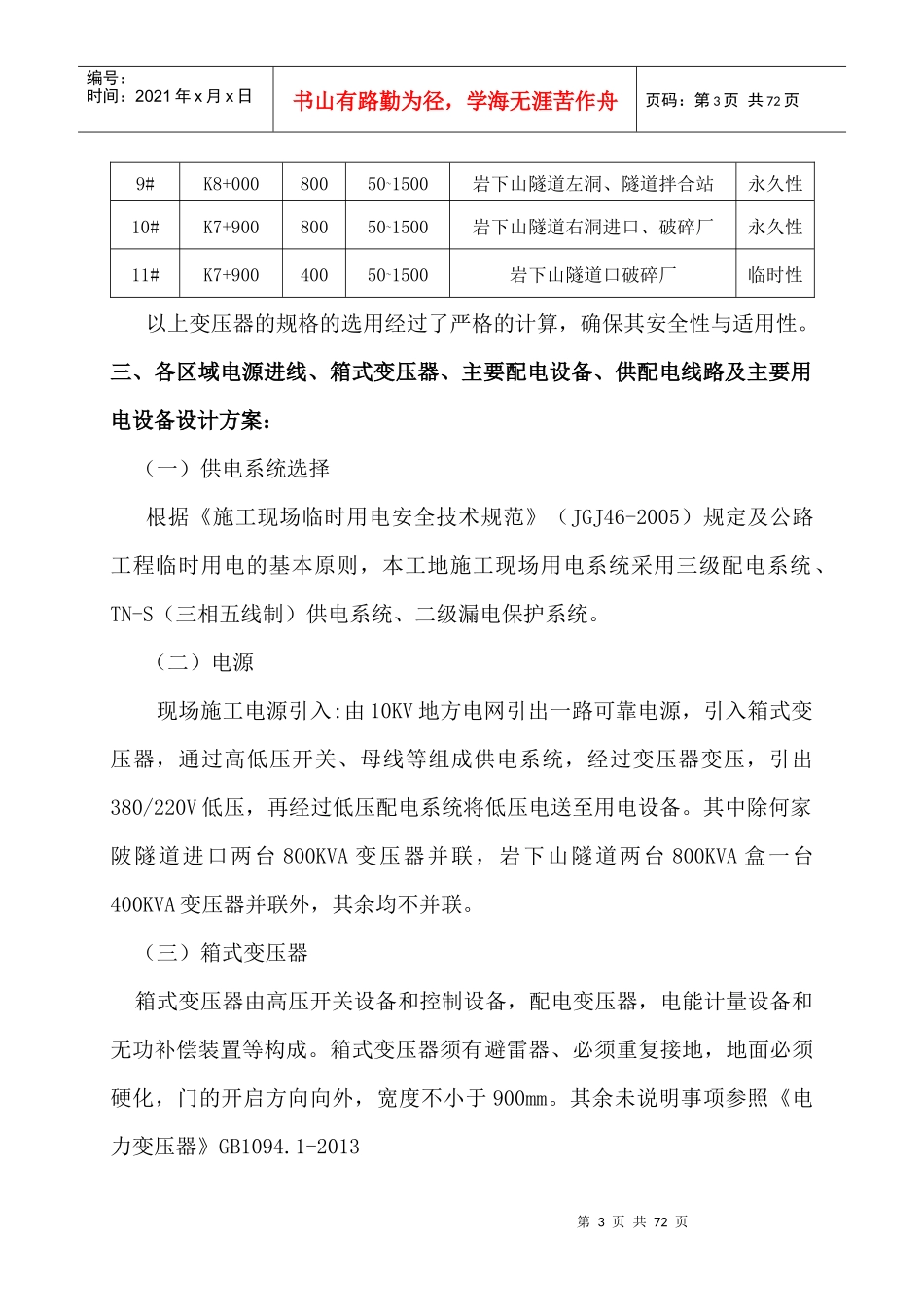

小池至岩下山段公路工程临时用电专项方案_第3页
3/72
第1页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共72页国省干线横九线新罗区小池至岩下山(上杭界)段公路工程工地临时用电方案编制单位:福建省闽西交通工程有限公司国省干线横九线新罗区小池至岩下山(上杭界)段公路工程项目部第2页共72页第1页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共72页编制日期:二零一七年三月施工现场临时用电专项方案一、编制依据:(一)本工程施工组织设计(二)《建筑施工安全检查标准》JGJ59-2011(三)《建设工程施工现场供用电安全规范》GB50194-2014(四)《施工现场临时用电安全技术规范》JGJ46—2005(五)《建筑工程安全管理标准》DBJ04-253-2011(六)《电力变压器》GB1094.1-2013二、变压器布设为满足施工要求,有效解决施工用电,我部拟安装800KV变压器6座,400KV变压器5座,共11座,具体布设如下:变压器编号安装位置负荷(KVA)供电范围(米)主要用电项目备注1#K1+10040050~1001#预制梁场临时性2#K1+65080050~1500何家陂隧道左洞进口、粗坑大桥永久性3#K1+65080050~1500何家陂隧道右洞进口、隧道拌合站永久性4#K3+08080050~1500何家陂隧道左洞出口永久性5#K3+08080050~1500何家陂隧道右洞出口永久性6#K4+40040030~100钢筋加工厂、拌合站、生活用电临时性7#K4+70040050~250黄斜2号桥、2#预制梁场临时性8#K5+74040020~150黄斜大桥临时性第3页共72页第2页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共72页9#K8+00080050~1500岩下山隧道左洞、隧道拌合站永久性10#K7+90080050~1500岩下山隧道右洞进口、破碎厂永久性11#K7+90040050~1500岩下山隧道口破碎厂临时性以上变压器的规格的选用经过了严格的计算,确保其安全性与适用性。三、各区域电源进线、箱式变压器、主要配电设备、供配电线路及主要用电设备设计方案:(一)供电系统选择根据《施工现场临时用电安全技术规范》(JGJ46-2005)规定及公路工程临时用电的基本原则,本工地施工现场用电系统采用三级配电系统、TN-S(三相五线制)供电系统、二级漏电保护系统。(二)电源现场施工电源引入:由10KV地方电网引出一路可靠电源,引入箱式变压器,通过高低压开关、母线等组成供电系统,经过变压器变压,引出380/220V低压,再经过低压配电系统将低压电送至用电设备。其中除何家陂隧道进口两台800KVA变压器并联,岩下山隧道两台800KVA盒一台400KVA变压器并联外,其余均不并联。(三)箱式变压器箱式变压器由高压开关设备和控制设备,配电变压器,电能计量设备和无功补偿装置等构成。箱式变压器须有避雷器、必须重复接地,地面必须硬化,门的开启方向向外,宽度不小于900mm。其余未说明事项参照《电力变压器》GB1094.1-2013第4页共72页第3页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共72页(四)、主要配电设备总配电柜应经安全部门验收合格后方可使用,内装电度表,分路装电流、电压表,装短路、过负荷保护漏电保护装置。二级配电柜各配电线路应编号,标以用途及名称。维修时,应悬挂停电标志牌,停电必须有专人负责。开关箱应装设总隔离开关和分路隔离开关,总漏保及分路漏保。(五)供配电线路电源引出线采用三相五线制,线路采用架空敷设,电线采用塑料绝缘电力电缆。配电采用三级配电两级保护,施工现场所有用电设备均设置漏电保护装置,作到“一机、一箱、一闸、一保护”,潮湿作业及手持照明应使用安全电压。施工移动工作电缆采用五芯电缆。四、1#预制梁场电源进线、箱式变压器、主要配电设备、供配电线路及主要用电设备设计方案:(一)1#预制梁场用电设备的选择1、1#预制梁场用电设备用电量情况如下:电动机用电量数量单位备注龙门吊20KW1台电焊机38.5KW2台闪光对焊机100KW1台数控钢筋弯曲机5KW2台第5页共72页第4页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共72页钢筋弯箍机5KW2台自动喷淋系统23.9KW1套室内照明2KW\\室外照明18KW\\钢筋切断机5KW2台振动器1.1KW3台临时照明3.5KW6台2、预制场用电设备总用电量用以下公...
