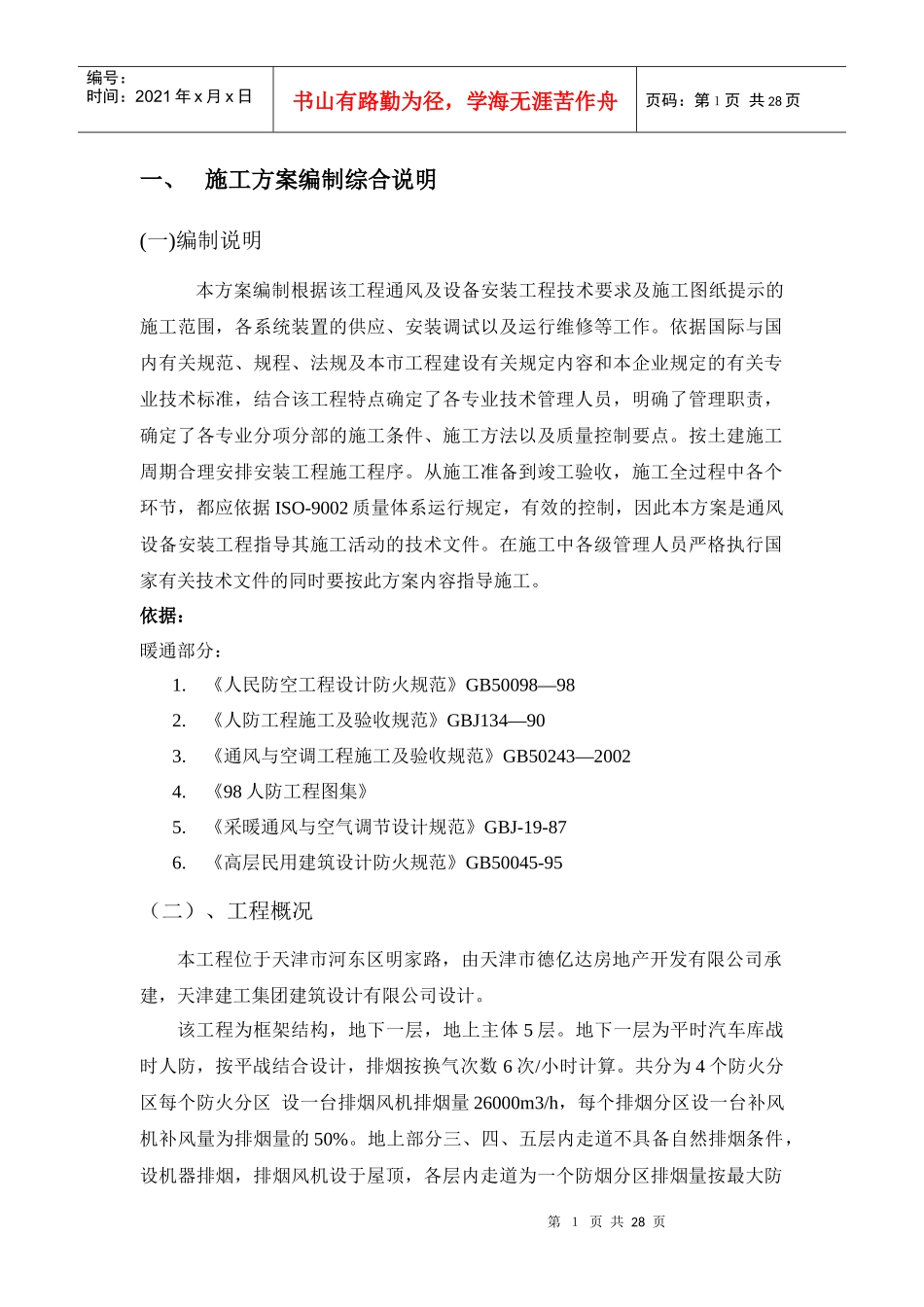

第１页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共28页一、施工方案编制综合说明(一)编制说明本方案编制根据该工程通风及设备安装工程技术要求及施工图纸提示的施工范围，各系统装置的供应、安装调试以及运行维修等工作。依据国际与国内有关规范、规程、法规及本市工程建设有关规定内容和本企业规定的有关专业技术标准，结合该工程特点确定了各专业技术管理人员，明确了管理职责，确定了各专业分项分部的施工条件、施工方法以及质量控制要点。按土建施工周期合理安排安装工程施工程序。从施工准备到竣工验收，施工全过程中各个环节，都应依据ISO-9002质量体系运行规定，有效的控制，因此本方案是通风设备安装工程指导其施工活动的技术文件。在施工中各级管理人员严格执行国家有关技术文件的同时要按此方案内容指导施工。依据：暖通部分：1.《人民防空工程设计防火规范》GB50098—982.《人防工程施工及验收规范》GBJ134—903.《通风与空调工程施工及验收规范》GB50243—20024.《98人防工程图集》5.《采暖通风与空气调节设计规范》GBJ-19-876.《高层民用建筑设计防火规范》GB50045-95（二）、工程概况本工程位于天津市河东区明家路，由天津市德亿达房地产开发有限公司承建，天津建工集团建筑设计有限公司设计。该工程为框架结构，地下一层，地上主体5层。地下一层为平时汽车库战时人防，按平战结合设计，排烟按换气次数6次/小时计算。共分为4个防火分区每个防火分区设一台排烟风机排烟量26000m3/h，每个排烟分区设一台补风机补风量为排烟量的50%。地上部分三、四、五层内走道不具备自然排烟条件，设机器排烟，排烟风机设于屋顶，各层内走道为一个防烟分区排烟量按最大防第２页共28页第１页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共28页烟分区面积乘以120m3/h计算位22000m3/h,卫生间设置吊顶式通风器，由金属软管接至风道排至室外，软管前设逆止阀。（1）该工程地下人防工程共分为五个防护单元。分别为防护单元二～六。其中防单元三为核五级常五级人防电站，防护单元二为核五级常五级二等人员掩蔽部，防护单元四～六为核六级常六级二等人员掩蔽部。（2）本工程按平战结合设计，人员掩蔽部按防护要求设清洁通风、滤毒通风、隔绝通风三种方式，通风方式可通过启闭密闭阀相互切换。其中防护单元二清洁通风量为6500m3/h滤毒通风量为2300m3/h；防护单元四清洁通风量为6500m3/h滤毒通风量为2500m3/h；防护单元五清洁通风量为6500m3/h滤毒通风量为2300m3/h；防护单元六清洁通风量为6500m3/h滤毒通风量为2000m3/h；人防电站通风量为10000m3/h。（3）通风系统平时采用离心风机箱，战时清洁通风和清洁排风采用轴流风机，滤毒通风采用混流风机，滤毒排风采用超压排风。二、项目管理班子主要管理人员（一）施工管理人员：职务名称姓名个人学历技术职称项目长资质项目经理王欣大本高级工程师一级空调专业工长高伟军中专技术员计统员刘彤苗大专工程师安全员陈发贤中技第３页共28页第２页共28页安全员陈发贤通风空调专业队长高伟军计统员刘彤苗编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共28页（二）施工管理体系网络图：施工管理体系网络图施工部主任王欣管理路线反馈路线水、电、通安装工程劳务实施层第４页共28页第３页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共28页（三）管理人员职责（一）项目经理：1.贯彻执行国家有关建筑业的政策、法规和法令。2.负责组织项目经理部人员按期保质量、安全防火、文明施工和工程成本作全面落实。3.负责与甲方、监理总承包单位及内部空调施工的协调。4.负责定期召开施工管理人员、施工队伍负责人工作例会和讲评。（二）专业负责人（空调）：1.负责组织本专业的施工生产，保证按期完成任务。2．负责近期落实生产计划，保证土建施工部位的配合。3．负责关键工序、关键部位的技术措施、工艺流程的制定和实施。4．参与设备定货的技术要求、规格、数量的把关，参与工程预决算。5．负责进场材料、设备的检验和管理。6．负责汇同有...
