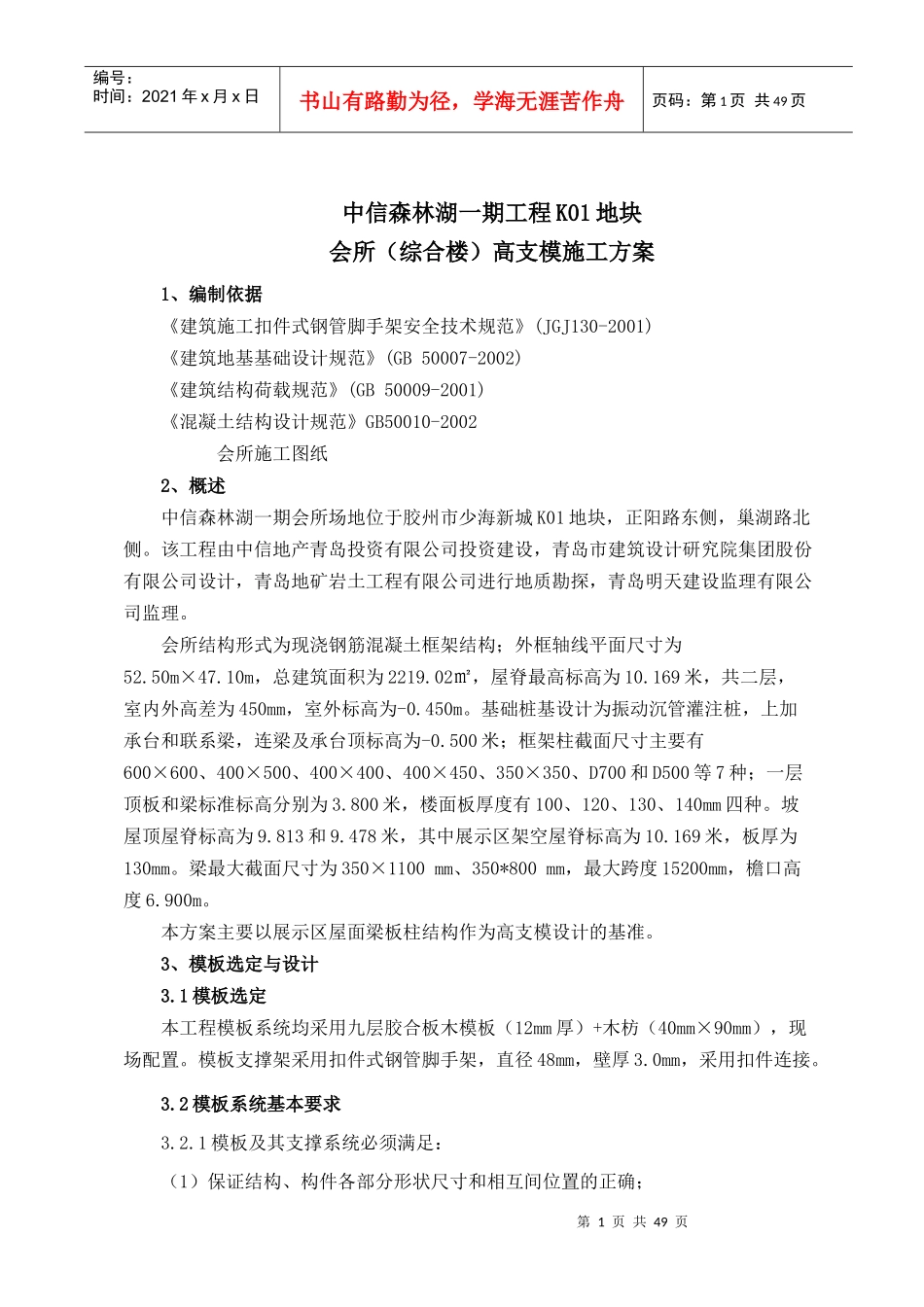

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页中信森林湖一期工程K01地块会所（综合楼）高支模施工方案1、编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《混凝土结构设计规范》GB50010-2002会所施工图纸2、概述中信森林湖一期会所场地位于胶州市少海新城K01地块，正阳路东侧，巢湖路北侧。该工程由中信地产青岛投资有限公司投资建设，青岛市建筑设计研究院集团股份有限公司设计，青岛地矿岩土工程有限公司进行地质勘探，青岛明天建设监理有限公司监理。会所结构形式为现浇钢筋混凝土框架结构；外框轴线平面尺寸为52.50m×47.10m，总建筑面积为2219.02㎡，屋脊最高标高为10.169米，共二层，室内外高差为450mm，室外标高为-0.450m。基础桩基设计为振动沉管灌注桩，上加承台和联系梁，连梁及承台顶标高为-0.500米；框架柱截面尺寸主要有600×600、400×500、400×400、400×450、350×350、D700和D500等7种；一层顶板和梁标准标高分别为3.800米，楼面板厚度有100、120、130、140mm四种。坡屋顶屋脊标高为9.813和9.478米，其中展示区架空屋脊标高为10.169米，板厚为130mm。梁最大截面尺寸为350×1100mm、350*800mm，最大跨度15200mm，檐口高度6.900m。本方案主要以展示区屋面梁板柱结构作为高支模设计的基准。3、模板选定与设计3.1模板选定本工程模板系统均采用九层胶合板木模板（12mm厚）+木枋（40mm×90mm），现场配置。模板支撑架采用扣件式钢管脚手架，直径48mm，壁厚3.0mm，采用扣件连接。3.2模板系统基本要求3.2.1模板及其支撑系统必须满足：（1）保证结构、构件各部分形状尺寸和相互间位置的正确；第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页（2）具有足够的强度、刚度和稳定性；（3）模板接缝严密，不得漏浆；（4）便于安拆。3.2.2模板使用的基本要求模板与混凝土的接触面应满涂隔离剂按规范要求留置浇捣孔、清扫孔；木模板浇捣混凝土前用水湿润，但不得有积水；必须按规范要求进行拆除；上层楼板施工时应保证下面一层的模板及支撑未拆除；模板接缝应严密，对局部缝隙较大的采用胶带纸封贴；地下墙模与下短墙接触面应加设双面胶带，以防漏浆；模板安装的允许偏差不能超过规范要求。3.3模板设计与安装3.3.1柱模板a、柱施工工艺流程模板制作——模板拼装——刷脱模剂——弹模板位置控制线——模内杂物清理——柱复线——找平——钢筋、管线、盒隐检完毕——支设支撑——调整加固模板——预检——混凝土浇筑——养护——检验混凝土强度——拆模申请——拆模——修整模板——刷脱模剂——下一循环b、制作与安装柱木模在施工现场的加工场制作，以柱四边尺寸为准，制作定型模板，用12mm厚木模板做板面，40mm×80mm木方做肋，圆形柱模板根据设计尺寸制作定型模板。柱模主要分带企口和不带企口两种，施工安装时，两模板交角部位板均贴密封条，形成两道密封线，确保不漏浆；底部在浇筑混凝土之前模板支设合格后，在柱底部填10cm高水泥砂浆来封堵。柱截面大于500×500的柱箍采用用直径12的通丝螺杆和直径48壁厚3的双钢第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页管组成，柱箍间距为500mm和300mm（柱截面大于1000×1000），底部为400mm；柱截面小于500×500的柱箍采用直径48壁厚3的钢管双扣件连接方式，间距为600mm，底部为300mm；圆形柱箍采用直径16的螺纹钢进行拉结。柱模板安装时，先检查柱箍上的垫块是否均匀牢固；最下面一排垫块距柱根不大于100mm，分别安装柱模就位。在距离柱模上口600mm处应有钢管箍，用钢管作为斜撑连接此处和地锚；柱模根部用40mm×80mm方木和木楔固定于Ф25的钢筋地锚；就位调直后，加柱箍、校直、固定牢固。柱箍上下部分间距不得大于300mm。具体支设见附图。3.3.2梁模板本工程展示区部分中各框架梁信息如下表：序号宽×高（mm）最大跨度（mm）计算脚手架高（mm）备注1350×11001520010.540计算高度为：加地坪-...
