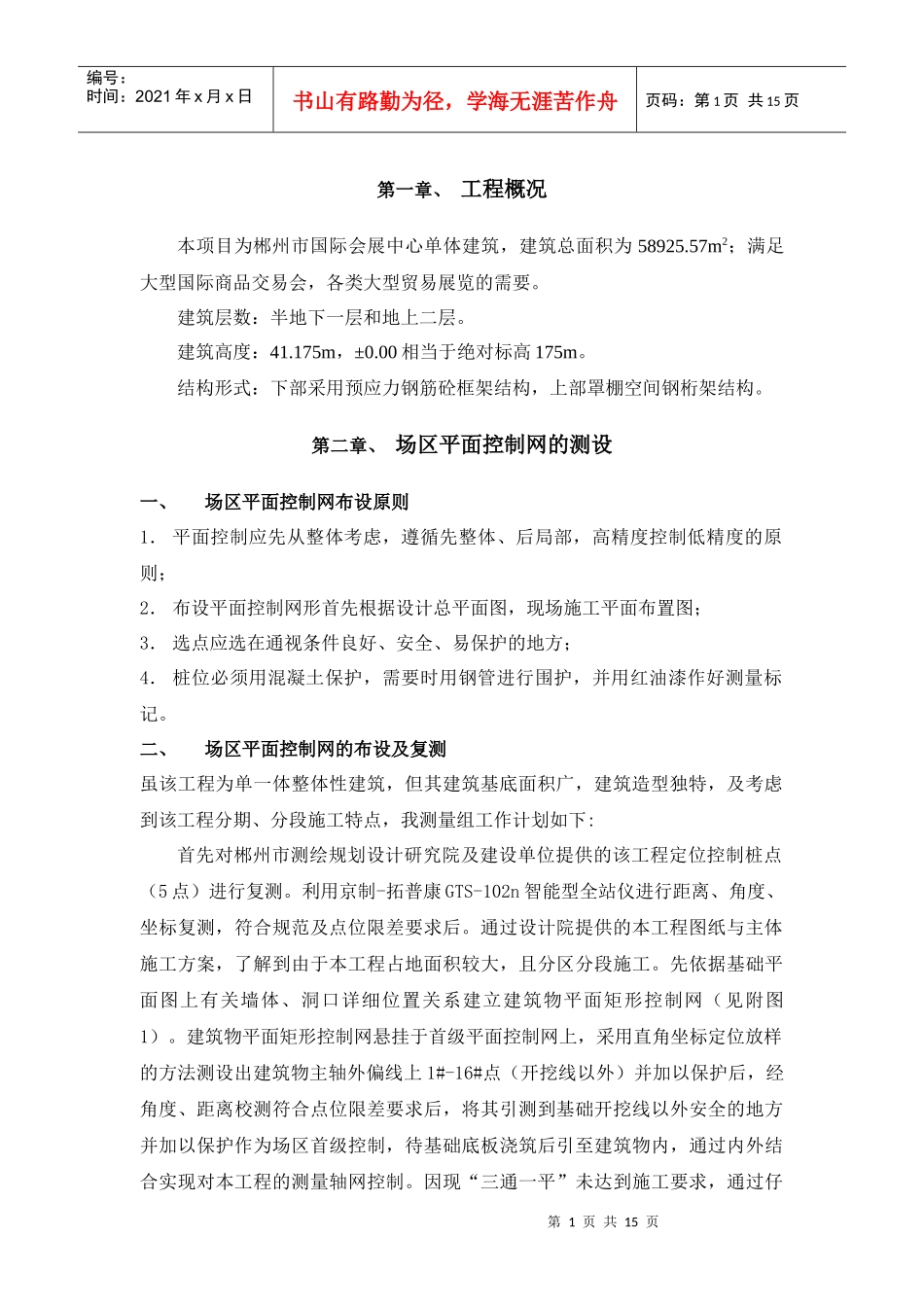

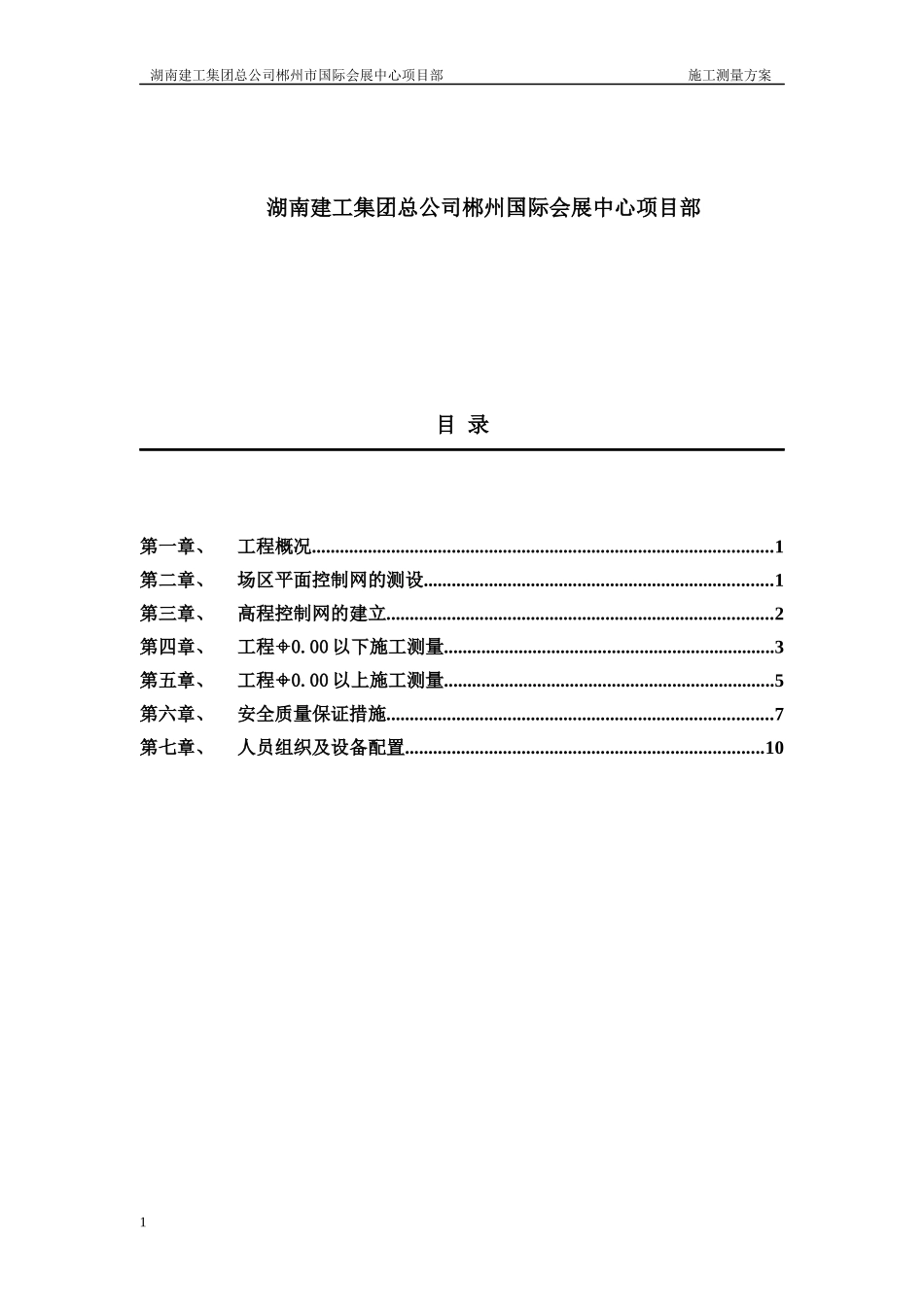

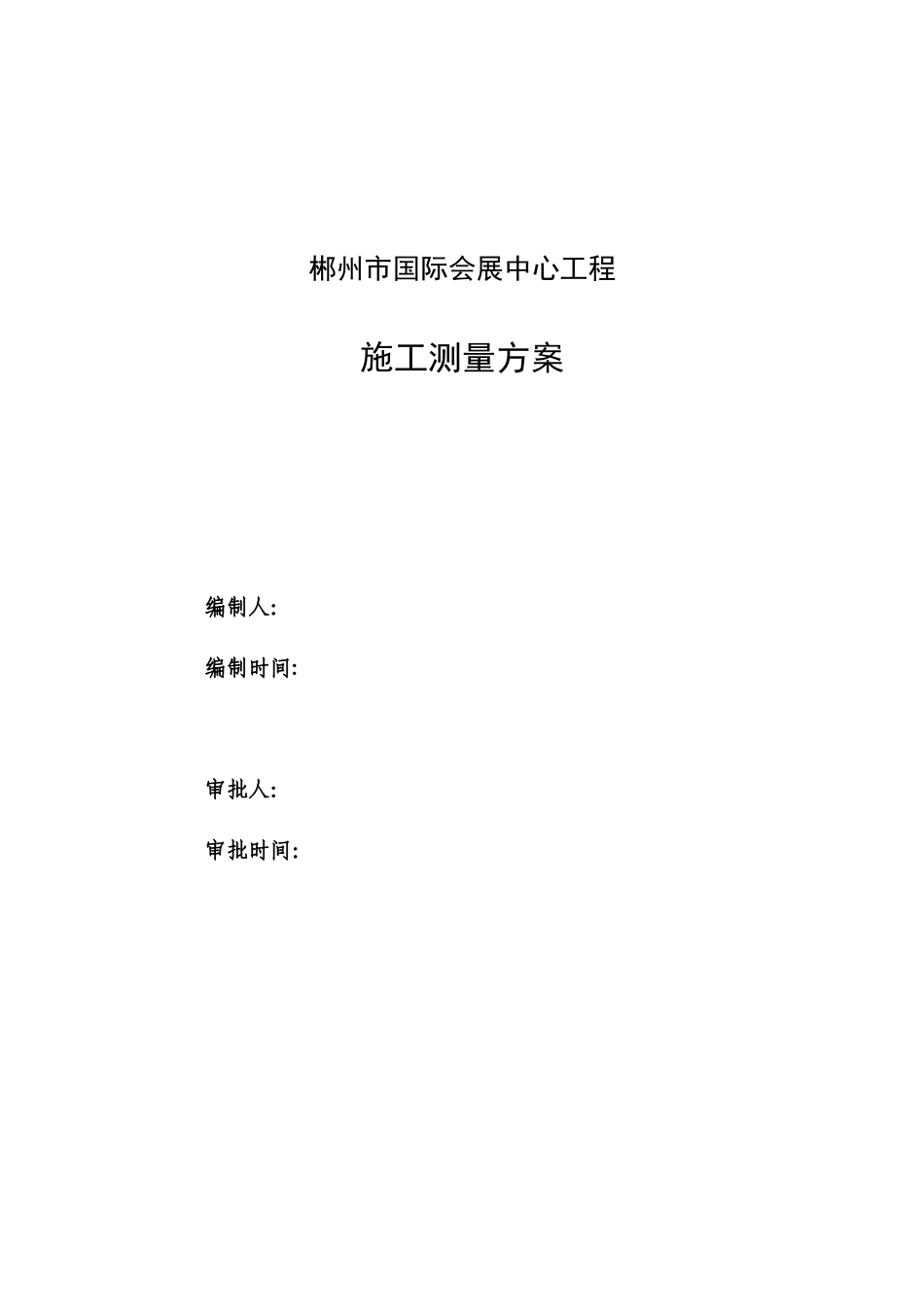

郴州市国际会展中心工程施工测量方案编制人：编制时间:审批人：审批时间：湖南建工集团总公司郴州市国际会展中心项目部施工测量方案湖南建工集团总公司郴州国际会展中心项目部目录第一章、工程概况...................................................................................................1第二章、场区平面控制网的测设...........................................................................1第三章、高程控制网的建立...................................................................................2第四章、工程0.00以下施工测量.......................................................................3第五章、工程0.00以上施工测量.......................................................................5第六章、安全质量保证措施...................................................................................7第七章、人员组织及设备配置.............................................................................101第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第一章、工程概况本项目为郴州市国际会展中心单体建筑，建筑总面积为58925.57m2；满足大型国际商品交易会，各类大型贸易展览的需要。建筑层数：半地下一层和地上二层。建筑高度：41.175m，±0.00相当于绝对标高175m。结构形式：下部采用预应力钢筋砼框架结构，上部罩棚空间钢桁架结构。第二章、场区平面控制网的测设一、场区平面控制网布设原则1．平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2．布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3．选点应选在通视条件良好、安全、易保护的地方；4．桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。二、场区平面控制网的布设及复测虽该工程为单一体整体性建筑，但其建筑基底面积广，建筑造型独特，及考虑到该工程分期、分段施工特点，我测量组工作计划如下:首先对郴州市测绘规划设计研究院及建设单位提供的该工程定位控制桩点（5点）进行复测。利用京制-拓普康GTS-102n智能型全站仪进行距离、角度、坐标复测，符合规范及点位限差要求后。通过设计院提供的本工程图纸与主体施工方案，了解到由于本工程占地面积较大，且分区分段施工。先依据基础平面图上有关墙体、洞口详细位置关系建立建筑物平面矩形控制网（见附图1）。建筑物平面矩形控制网悬挂于首级平面控制网上，采用直角坐标定位放样的方法测设出建筑物主轴外偏线上1#-16#点（开挖线以外）并加以保护后，经角度、距离校测符合点位限差要求后，将其引测到基础开挖线以外安全的地方并加以保护作为场区首级控制，待基础底板浇筑后引至建筑物内，通过内外结合实现对本工程的测量轴网控制。因现“三通一平”未达到施工要求，通过仔第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页细读图、审图，合理布置其土方方格网，分段开挖至设计标高、以不影响建筑物的结构、后期施工、不破坏其邻建给排水、光缆为原则，合理布置施工时所需用房、加工生产车间、施工道路等设施。第三章、高程控制网的建立一、高程控制网的布设原则1．为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用0.3mm级精度的KL（科利达）-732制动安平水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区高程竖向控制点（建设方提供），以此作为保证竖向施工精度控制的首要条件。2．高程控制网的精度，不低于三等水准的精度。3．场区内四向脚点设置4个水准点，水准点距离建筑物应大于25米，距离回土边线应不小于15米。二、高程控制网的等级及观测技术要求1．高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。等级高差全中误差(mm/km)路线长度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)...
