小神瞳终端平台操作手册VIP免费

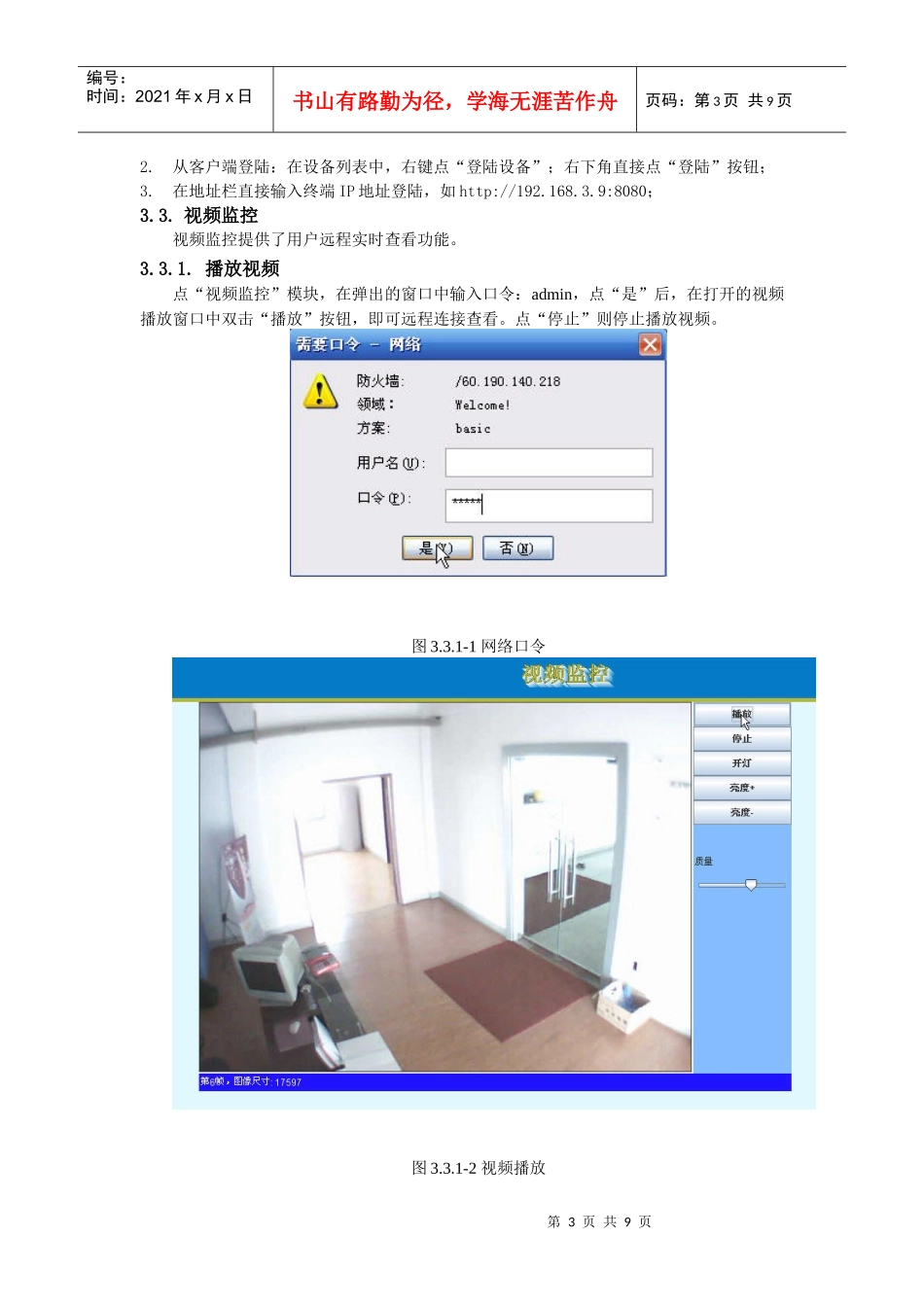

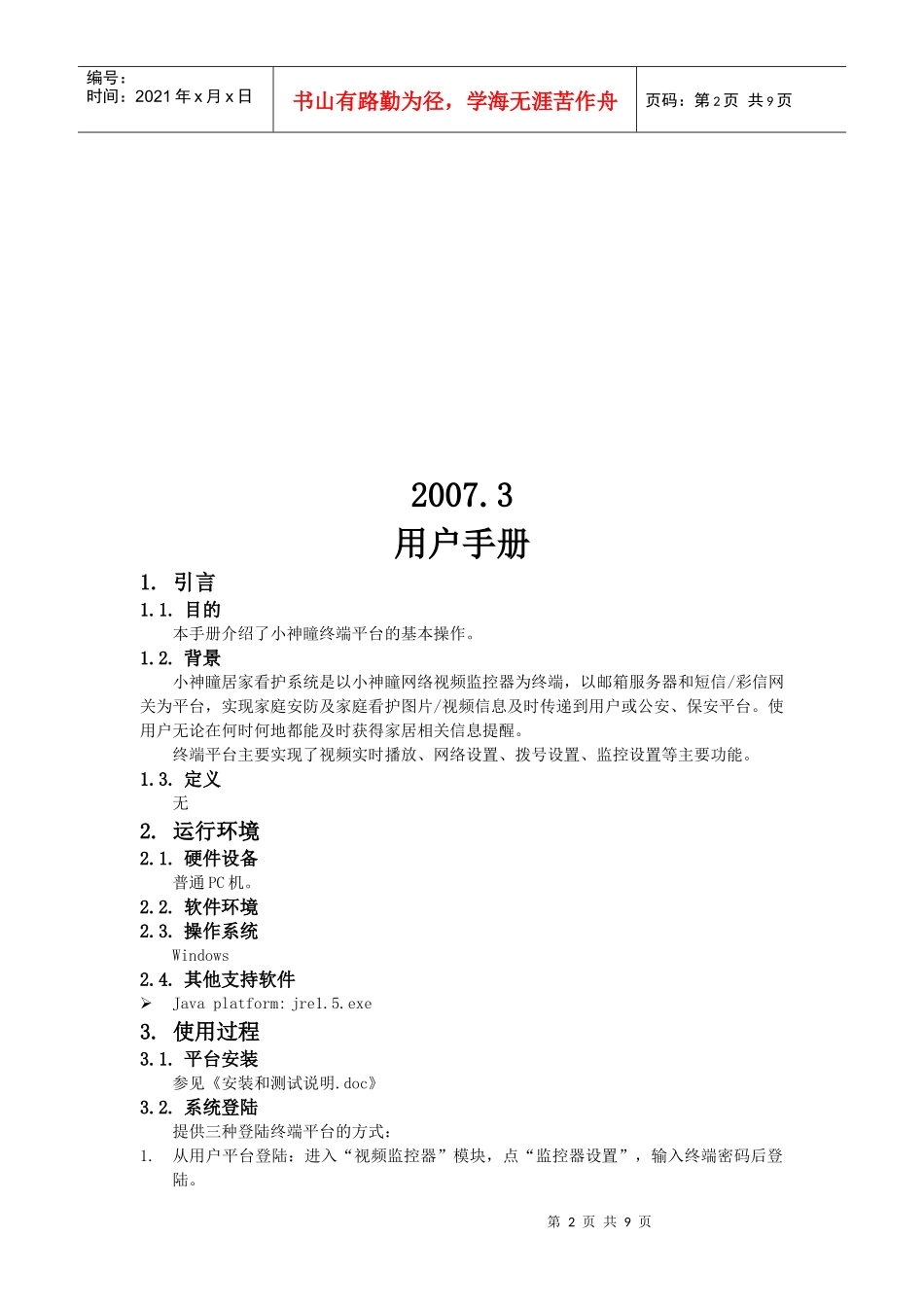

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页小神瞳终端平台用户手册第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2007.3用户手册1.引言1.1.目的本手册介绍了小神瞳终端平台的基本操作。1.2.背景小神瞳居家看护系统是以小神瞳网络视频监控器为终端，以邮箱服务器和短信/彩信网关为平台，实现家庭安防及家庭看护图片/视频信息及时传递到用户或公安、保安平台。使用户无论在何时何地都能及时获得家居相关信息提醒。终端平台主要实现了视频实时播放、网络设置、拨号设置、监控设置等主要功能。1.3.定义无2.运行环境2.1.硬件设备普通PC机。2.2.软件环境2.3.操作系统Windows2.4.其他支持软件Javaplatform:jre1.5.exe3.使用过程3.1.平台安装参见《安装和测试说明.doc》3.2.系统登陆提供三种登陆终端平台的方式：1.从用户平台登陆：进入“视频监控器”模块，点“监控器设置”，输入终端密码后登陆。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.从客户端登陆：在设备列表中，右键点“登陆设备”；右下角直接点“登陆”按钮；3.在地址栏直接输入终端IP地址登陆，如http://192.168.3.9:8080；3.3.视频监控视频监控提供了用户远程实时查看功能。3.3.1.播放视频点“视频监控”模块，在弹出的窗口中输入口令：admin，点“是”后，在打开的视频播放窗口中双击“播放”按钮，即可远程连接查看。点“停止”则停止播放视频。图3.3.1-1网络口令图3.3.1-2视频播放第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.3.2.开灯在视频播放窗口中点“开灯”，则可远程开启连接到终端的灯，灯开启后2分钟后自动关闭，不能远程关闭。3.3.3.亮度调节在视频播放窗口中点“亮度＋”则播放窗口亮度增加，点“亮度－”则播放窗口变暗。说明：因客户端信号传送到终端有一定的延时，亮度调节后，请等2秒左右再进行调节，否则可能会调节过头，造成过白或过黑现象。3.3.4.图像质量在视频播放窗口中，将“质量”条拉到右边，则图像分辨率增高，图像变清晰。反之，图像变模糊。3.4.网络设置由PPPoE或Modem自动获取：用于直接ADSL拨号上网用户。指定IP：用于局域网中挂接终端。网络设置中更改某一项设置，点“应用”后新的设置即可应用生效。图3.4视频播放3.5.拨号设置拨号设置模块提供了终端拨号上网的设置。进入拨号设置模块，PPPOE选择“启用”，输入拨号用户名和密码，点“应用”即可。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图3.4视频播放注意：局域网挂接终端的用户，不需要进行PPPOE拨号设置。3.6.系统设置3.6.1.系统升级系统升级即终端版本的升级，小神瞳终端升级后，版本号会在系统设置页面上更新。3.6.1.1.自动升级进入系统设置模块，点“自动升级”按钮，系统会自动比对当前版本与升级服务器版本的高低，若当前版本低于服务器版本，则会自动更新到服务器最新版本。图3.6.1.1自动更新注：老的终端版本不提供自动升级功能。3.6.1.2.手动升级在图3.6.1.1窗口中，点“升级系统”，在打开的窗口中，选择欲更新的版本，点“上第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页传”，即可进行手动升级。图3.6.1.2手动更新3.6.2.升级服务器设置升级服务器指终端自动更新时默认的服务器。在如图3.6.1.1中，输入升级服务器地址和端口，点“应用”，即可完成升级服务器的重新设置。3.6.3.系统密码修改系统密码即视频播放和终端连接密码。在如图3.6.1.1中，输入新的密码，点“应用”即可。3.6.4.WEB和视频播放端口设置网络端口即访问小神瞳终端的端口，视频播放端口即小神瞳实时视频播放的端口。在局域网中，若端口号修改，则需要在路由器上重新做端口映射。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页图3.6.5WEB和视频端口号修改3.6.5.重启设备用户可以远程重启设备。...
