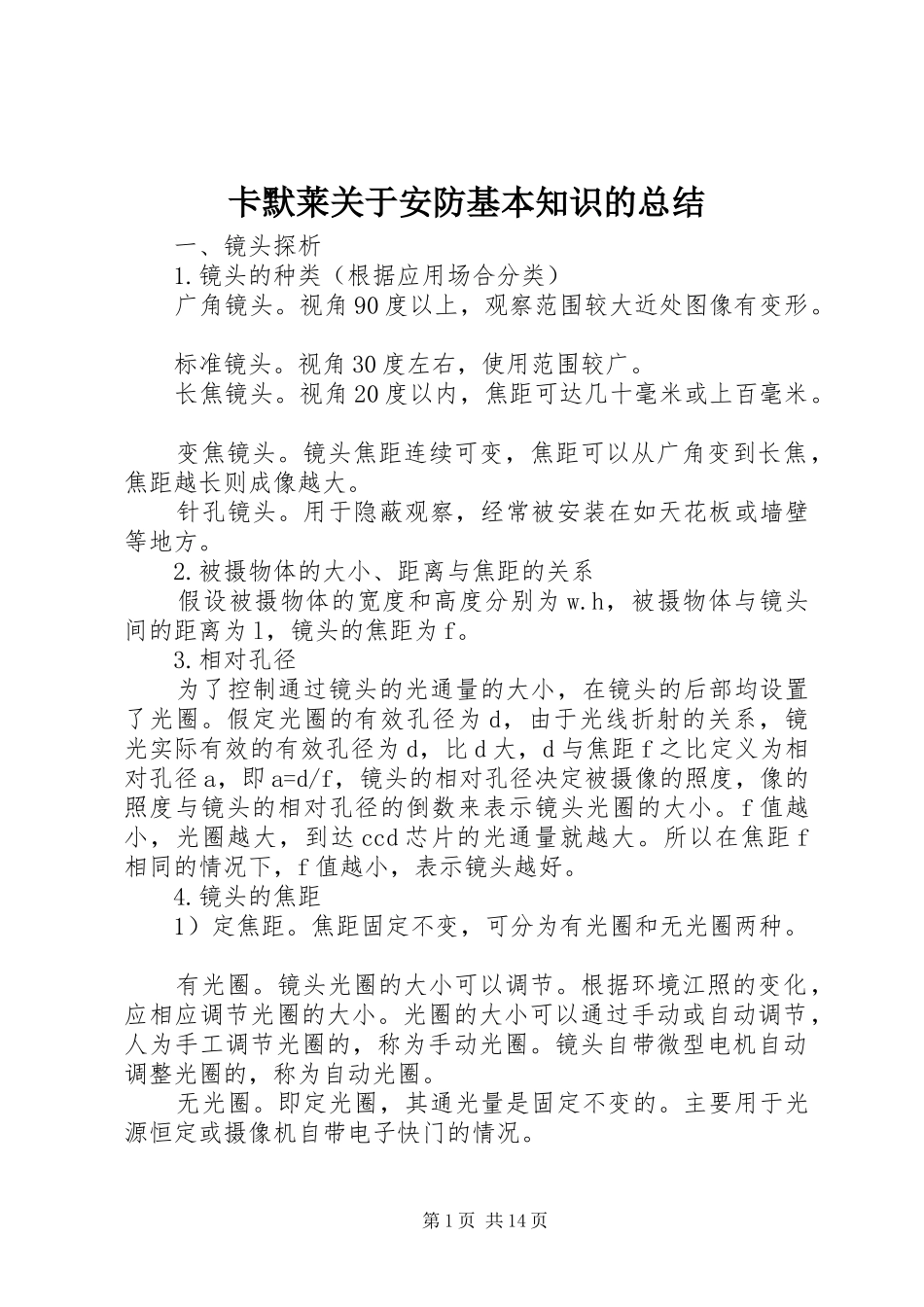

卡默莱关于安防基本知识的总结一、镜头探析1.镜头的种类（根据应用场合分类）广角镜头。视角90度以上，观察范围较大近处图像有变形。标准镜头。视角30度左右，使用范围较广。长焦镜头。视角20度以内，焦距可达几十毫米或上百毫米。变焦镜头。镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。针孔镜头。用于隐蔽观察，经常被安装在如天花板或墙壁等地方。2.被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h，被摄物体与镜头间的距离为l，镜头的焦距为f。3.相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。f值越小，光圈越大，到达ccd芯片的光通量就越大。所以在焦距f相同的情况下，f值越小，表示镜头越好。4.镜头的焦距1）定焦距。焦距固定不变，可分为有光圈和无光圈两种。有光圈。镜头光圈的大小可以调节。根据环境江照的变化，应相应调节光圈的大小。光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。镜头自带微型电机自动调整光圈的，称为自动光圈。无光圈。即定光圈，其通光量是固定不变的。主要用于光源恒定或摄像机自带电子快门的情况。第1页共14页2）变焦距。焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。常用的变焦镜头为六倍、十售变焦。三可变和二可变镜头三可变镜头。可调焦距、调聚焦、调光圈。二可变镜头。可调焦调、调聚焦、自动光圈。5.先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素：a）被摄物体的大小b）被摄物体的细节尺寸c）物距d）焦距e）ccd摄像机靶面的尺寸f）镜头及摄像系统的分辨率操作步骤：*移开镜头防尖装置，连接上镜头。*如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。*c型镜头可直接安装使用。*连接视频输出（bnc）至监视器或其它设备。*插上dc12v电源/ac220v*检查led是否亮。*当图像一旦模糊时，请调整镜头焦距。二、监控系统设备介绍①云台在前面的介绍中我们常提到云台，但有的人对它没有什么感性认识，其实云台就是两个交流电组成的安装平台，可以水平和垂直的运动。我们所说的XX县区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。云台有多种类型：按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美第2页共14页观。②支架如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。普通摄像机支架安装简单，价格低廉，而且种类繁多。普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。③防护罩防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。功能主要是防尘、防破坏。室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内...
