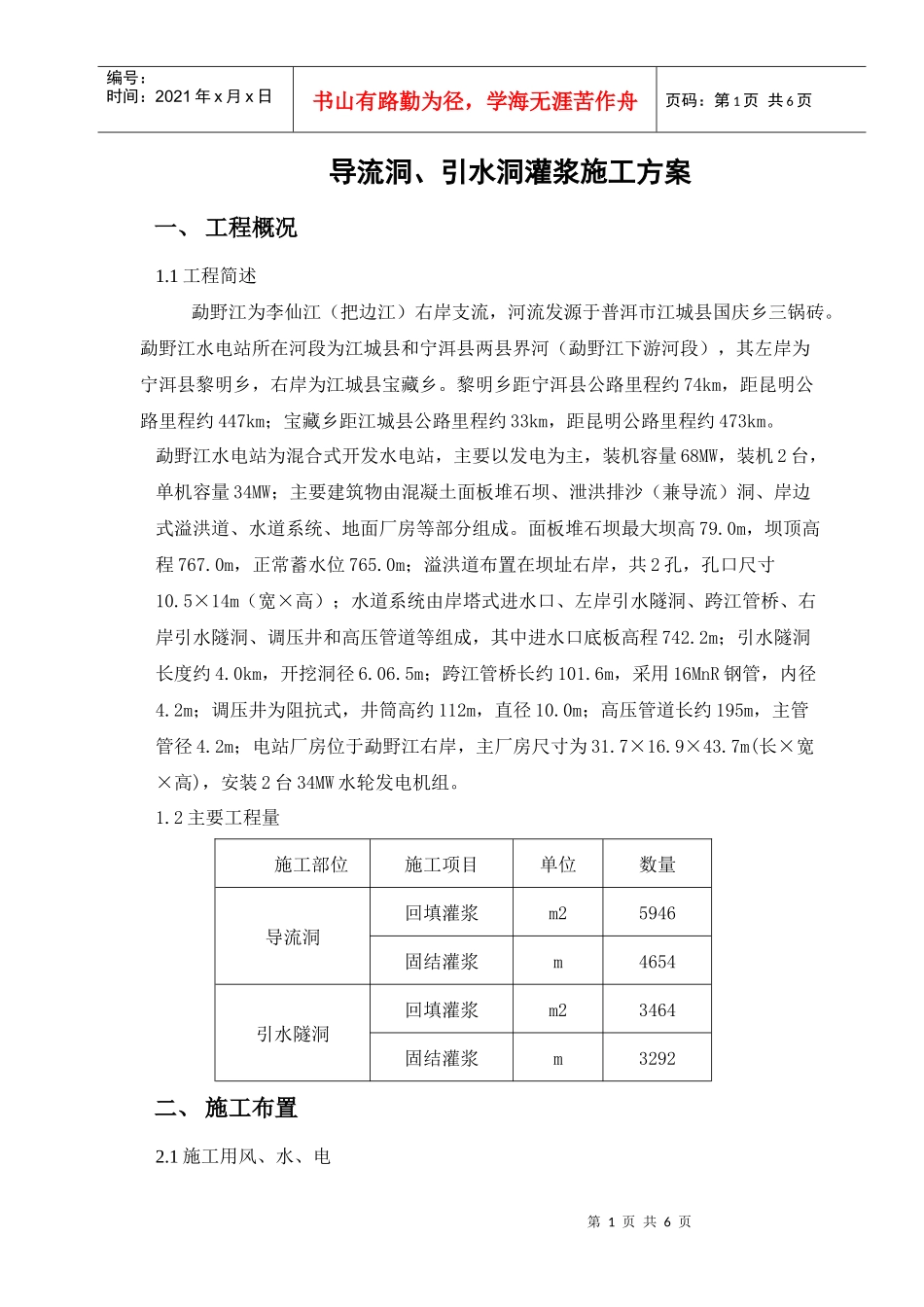

导流洞、引水洞灌浆施工方案_第1页
1/6

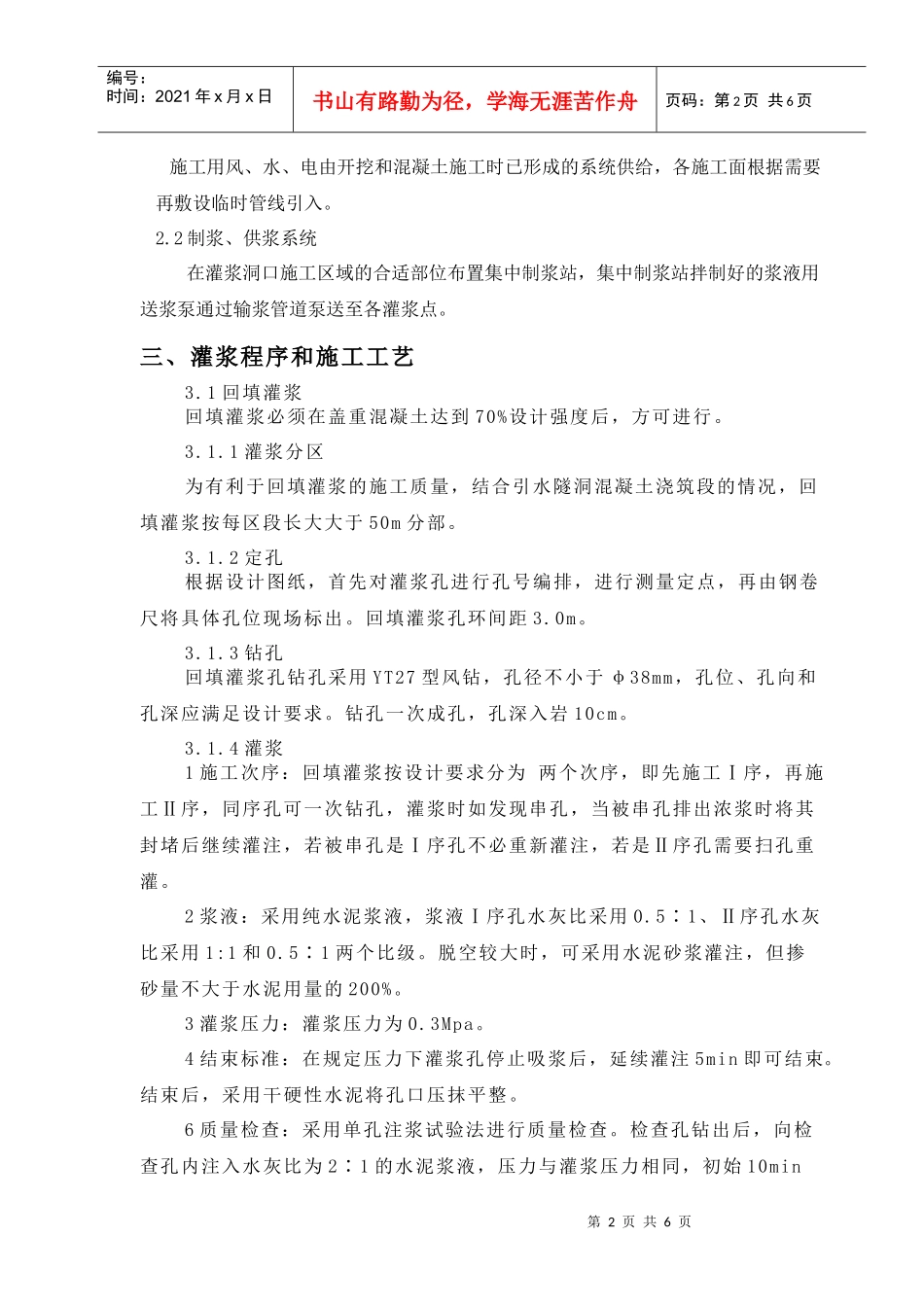

导流洞、引水洞灌浆施工方案_第2页
2/6
导流洞、引水洞灌浆施工方案_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页导流洞、引水洞灌浆施工方案一、工程概况1.1工程简述勐野江为李仙江(把边江)右岸支流,河流发源于普洱市江城县国庆乡三锅砖。勐野江水电站所在河段为江城县和宁洱县两县界河(勐野江下游河段),其左岸为宁洱县黎明乡,右岸为江城县宝藏乡。黎明乡距宁洱县公路里程约74km,距昆明公路里程约447km;宝藏乡距江城县公路里程约33km,距昆明公路里程约473km。勐野江水电站为混合式开发水电站,主要以发电为主,装机容量68MW,装机2台,单机容量34MW;主要建筑物由混凝土面板堆石坝、泄洪排沙(兼导流)洞、岸边式溢洪道、水道系统、地面厂房等部分组成。面板堆石坝最大坝高79.0m,坝顶高程767.0m,正常蓄水位765.0m;溢洪道布置在坝址右岸,共2孔,孔口尺寸10.5×14m(宽×高);水道系统由岸塔式进水口、左岸引水隧洞、跨江管桥、右岸引水隧洞、调压井和高压管道等组成,其中进水口底板高程742.2m;引水隧洞长度约4.0km,开挖洞径6.06.5m;跨江管桥长约101.6m,采用16MnR钢管,内径4.2m;调压井为阻抗式,井筒高约112m,直径10.0m;高压管道长约195m,主管管径4.2m;电站厂房位于勐野江右岸,主厂房尺寸为31.7×16.9×43.7m(长×宽×高),安装2台34MW水轮发电机组。1.2主要工程量施工部位施工项目单位数量导流洞回填灌浆m25946固结灌浆m4654引水隧洞回填灌浆m23464固结灌浆m3292二、施工布置2.1施工用风、水、电第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页施工用风、水、电由开挖和混凝土施工时已形成的系统供给,各施工面根据需要再敷设临时管线引入。2.2制浆、供浆系统在灌浆洞口施工区域的合适部位布置集中制浆站,集中制浆站拌制好的浆液用送浆泵通过输浆管道泵送至各灌浆点。三、灌浆程序和施工工艺3.1回填灌浆回填灌浆必须在盖重混凝土达到70%设计强度后,方可进行。3.1.1灌浆分区为有利于回填灌浆的施工质量,结合引水隧洞混凝土浇筑段的情况,回填灌浆按每区段长大大于50m分部。3.1.2定孔根据设计图纸,首先对灌浆孔进行孔号编排,进行测量定点,再由钢卷尺将具体孔位现场标出。回填灌浆孔环间距3.0m。3.1.3钻孔回填灌浆孔钻孔采用YT27型风钻,孔径不小于φ38mm,孔位、孔向和孔深应满足设计要求。钻孔一次成孔,孔深入岩10cm。3.1.4灌浆1施工次序:回填灌浆按设计要求分为两个次序,即先施工Ⅰ序,再施工Ⅱ序,同序孔可一次钻孔,灌浆时如发现串孔,当被串孔排出浓浆时将其封堵后继续灌注,若被串孔是Ⅰ序孔不必重新灌注,若是Ⅱ序孔需要扫孔重灌。2浆液:采用纯水泥浆液,浆液Ⅰ序孔水灰比采用0.5∶1、Ⅱ序孔水灰比采用1:1和0.5∶1两个比级。脱空较大时,可采用水泥砂浆灌注,但掺砂量不大于水泥用量的200%。3灌浆压力:灌浆压力为0.3Mpa。4结束标准:在规定压力下灌浆孔停止吸浆后,延续灌注5min即可结束。结束后,采用干硬性水泥将孔口压抹平整。6质量检查:采用单孔注浆试验法进行质量检查。检查孔钻出后,向检查孔内注入水灰比为2∶1的水泥浆液,压力与灌浆压力相同,初始10min第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页内注入浆量不大于10L为合格。3.2固结灌浆3.2.1固结灌浆施工工艺流程为:定孔——钻孔——冲洗——压水(5%)——灌浆——封孔3.2.2定孔根据设计图纸,首先对灌浆孔进行孔号编排,进行测量定点,再由钢卷尺将具体孔位现场标出。固结灌浆孔环间距为3.0m。3.2.3钻孔固结灌浆孔孔位、孔向和孔深应满足设计要求。因故要移动孔位的,须经监理工程师同意,并记录实际孔位,孔向、孔深满足设计要求。钻孔一次成孔。固结灌浆孔深度为底板灌浆孔入岩4m,其余灌浆孔为入岩6m。3.2.4制浆固结灌浆采用纯水泥浆,制浆的水泥用普通硅酸盐水泥,标号不低于PO.32.5。搅拌时间高速搅拌机应不少于30s,普通搅拌机应不少于3分钟,从开始备制到用完的时间宜小于4h。浆液温度应保持在5~40ºC,低于或超过此标准的应视为废浆。3.2.5水泥灌浆固结灌浆采用全孔一次灌注;灌浆孔分为...
