广场基础设施建设及便民服务楼与机关大院改造工程(VIP免费

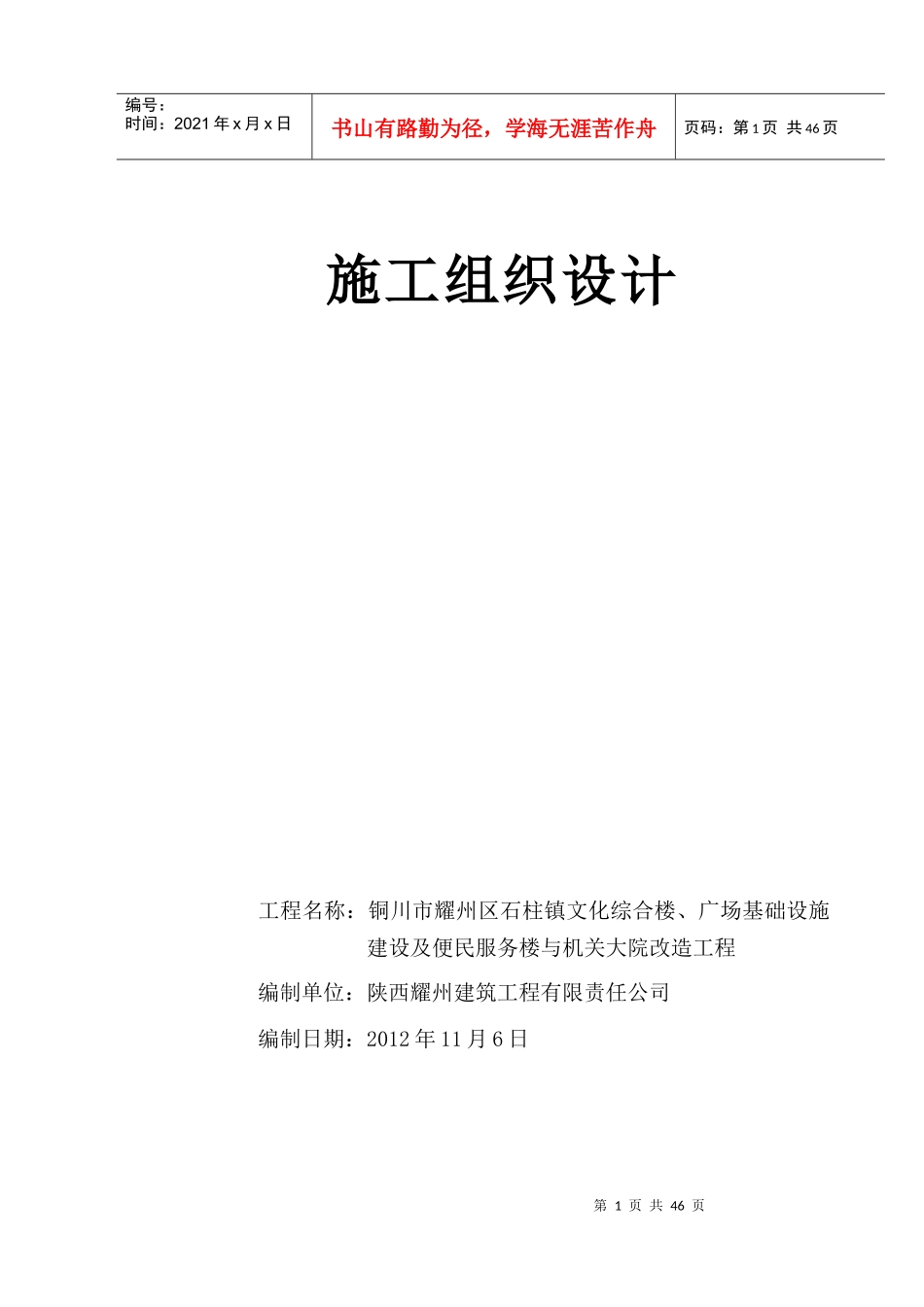

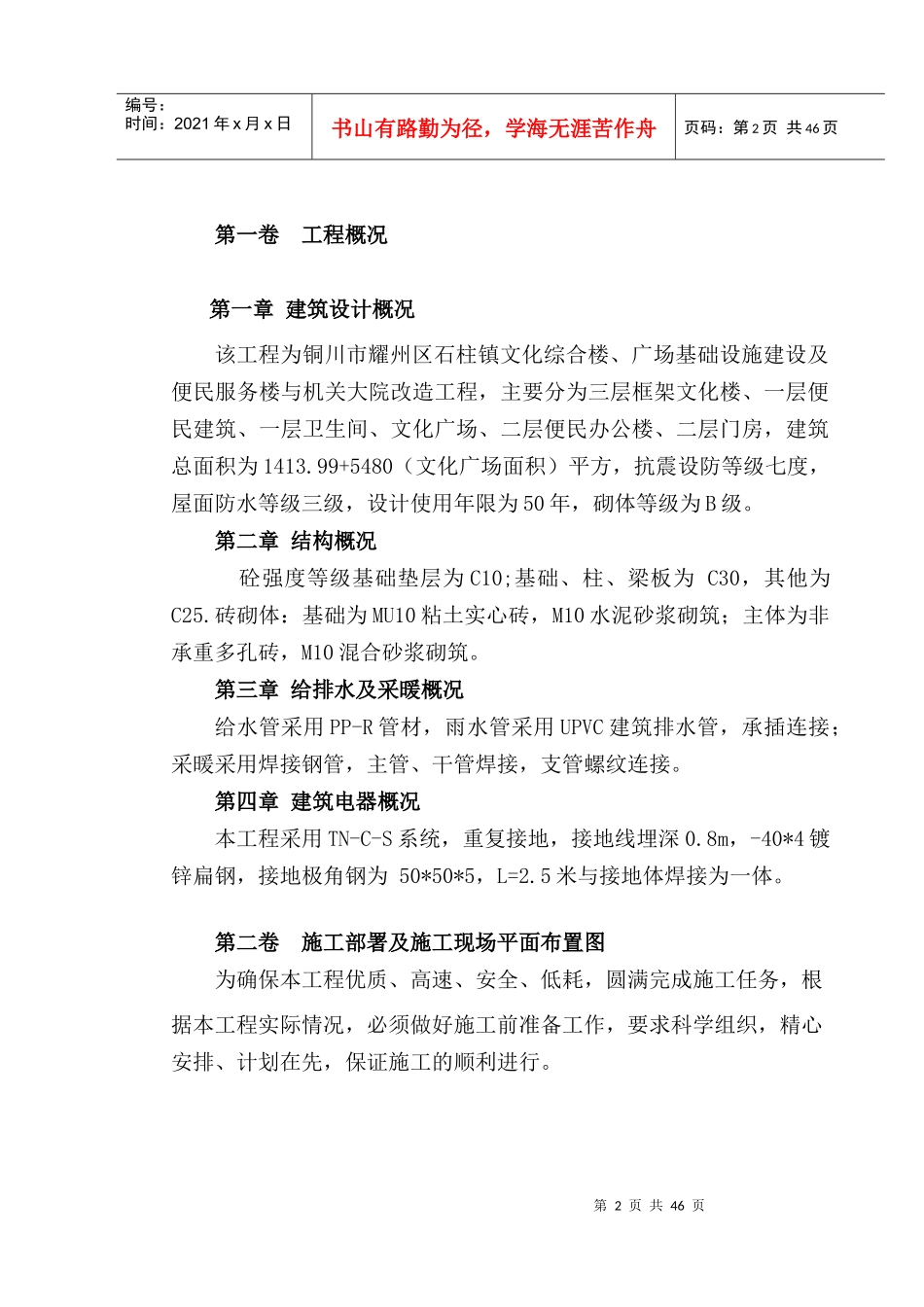

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页施工组织设计工程名称：铜川市耀州区石柱镇文化综合楼、广场基础设施建设及便民服务楼与机关大院改造工程编制单位：陕西耀州建筑工程有限责任公司编制日期：2012年11月6日第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页第一卷工程概况第一章建筑设计概况该工程为铜川市耀州区石柱镇文化综合楼、广场基础设施建设及便民服务楼与机关大院改造工程，主要分为三层框架文化楼、一层便民建筑、一层卫生间、文化广场、二层便民办公楼、二层门房，建筑总面积为1413.99+5480（文化广场面积）平方，抗震设防等级七度，屋面防水等级三级，设计使用年限为50年，砌体等级为B级。第二章结构概况砼强度等级基础垫层为C10;基础、柱、梁板为C30，其他为C25.砖砌体：基础为MU10粘土实心砖，M10水泥砂浆砌筑；主体为非承重多孔砖，M10混合砂浆砌筑。第三章给排水及采暖概况给水管采用PP-R管材，雨水管采用UPVC建筑排水管，承插连接；采暖采用焊接钢管，主管、干管焊接，支管螺纹连接。第四章建筑电器概况本工程采用TN-C-S系统，重复接地，接地线埋深0.8m，-40*4镀锌扁钢，接地极角钢为50*50*5，L=2.5米与接地体焊接为一体。第二卷施工部署及施工现场平面布置图为确保本工程优质、高速、安全、低耗，圆满完成施工任务，根据本工程实际情况，必须做好施工前准备工作，要求科学组织，精心安排、计划在先，保证施工的顺利进行。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页第一章施工组织一、施工力量组织根据工期需要，配备足够的施工力量，合理分工，科学管理，以确保工程的顺利进行。1、土建工程队：主要负责钢筋砼工程、砌筑工程、架子工程、防水工程、装饰工程等土建工程项目。2、设备安装工程队：负责整个工程的水、电及消防等各种设施管线的预留、预埋及安装工程。4、钢筋班：负责钢筋加工制作及各种铁件的制作。5、木作班：负责木材加工和木制品制作。第二章施工部署原则总施工顺序上的部署原则：先三层框架楼，再其他楼先后穿插，最后进行文化广场的施工。按照先地下，后地上；先结构，后围护；先主体，后装修；先土建，后专业的总施工顺序原则进行部署。第三章施工组织协调为了保证这些目标的实现，制定以下制度，以确保将各方的工作组织协调好，具体制度如下。1、制定图纸会审、图纸交底制度：在正式施工之前，项目经理部各有关人员核对图纸，参加由业主组织的图纸会审、图纸交底会，会中确定的内容形成第一份施工文件。确保工程顺利开始。第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页由总包方及时组织设计方对施工方的设计和图纸交底。2、建立周例会制度：在每周的固定时间召开由监理主持，业主、设计、总包、各分包方主管人员参与的周例会，会中商讨上周内的工程施工及配合情况，下周需解决问题。由于设计人员的参加，可以将下周内可能发生的问题在召开周例会时，统一洽商。若遇到急需解决的事情，可以立即找业主、设计、监理商讨解决。此专题讨论会不定时召开。第四章施工平面布置图见附表1、现场施工条件：1）施工现场用电由业主提供指定电源引入，现场施工用电总配电箱从变压器引入；2）业主提供在工程所在地的市政接口，作为现场临水的水源，水源的水管为DN100，可以满足施工用水要求；3）施工方进场前，现场内的障碍物已经被清除，具备了施工条件。第三卷施工准备第一章施工前准备为确保本工程优质、高速、安全、低耗，圆满完成施工任务，根据本工程实际情况，必须做好施工前准备工作，要求科学组织，精心安排、计划在先，保证施工的顺利进行。1、进场前组织有关单位做好现场交接工作，重点放在控制点复测、有尖点线复核以及有关资料的移交上，布设施工用电线路、用水管线和其它临时设施。2、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸的内容，检查各专业的预留洞，预埋件第5页共46页第4页共46页...
