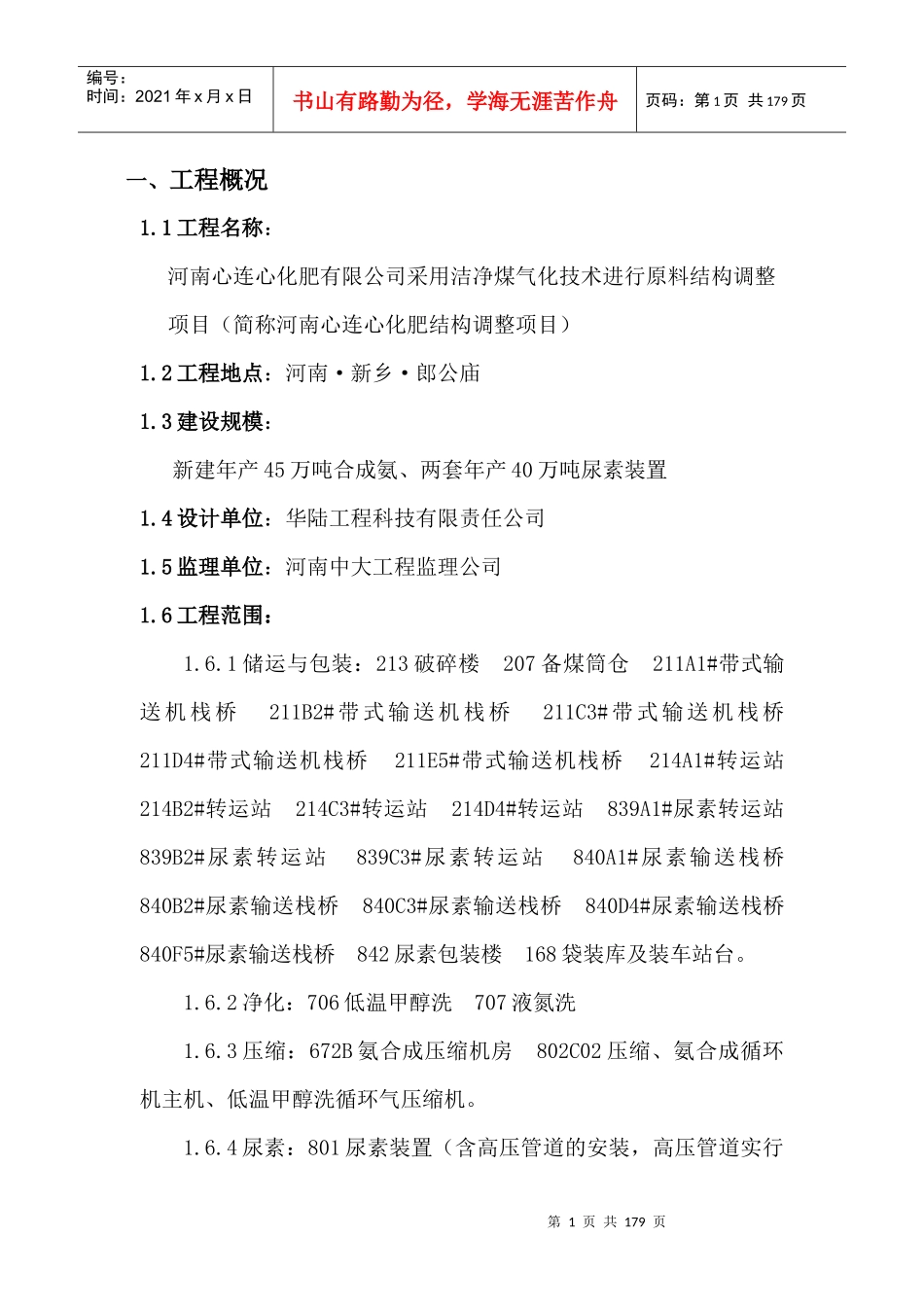

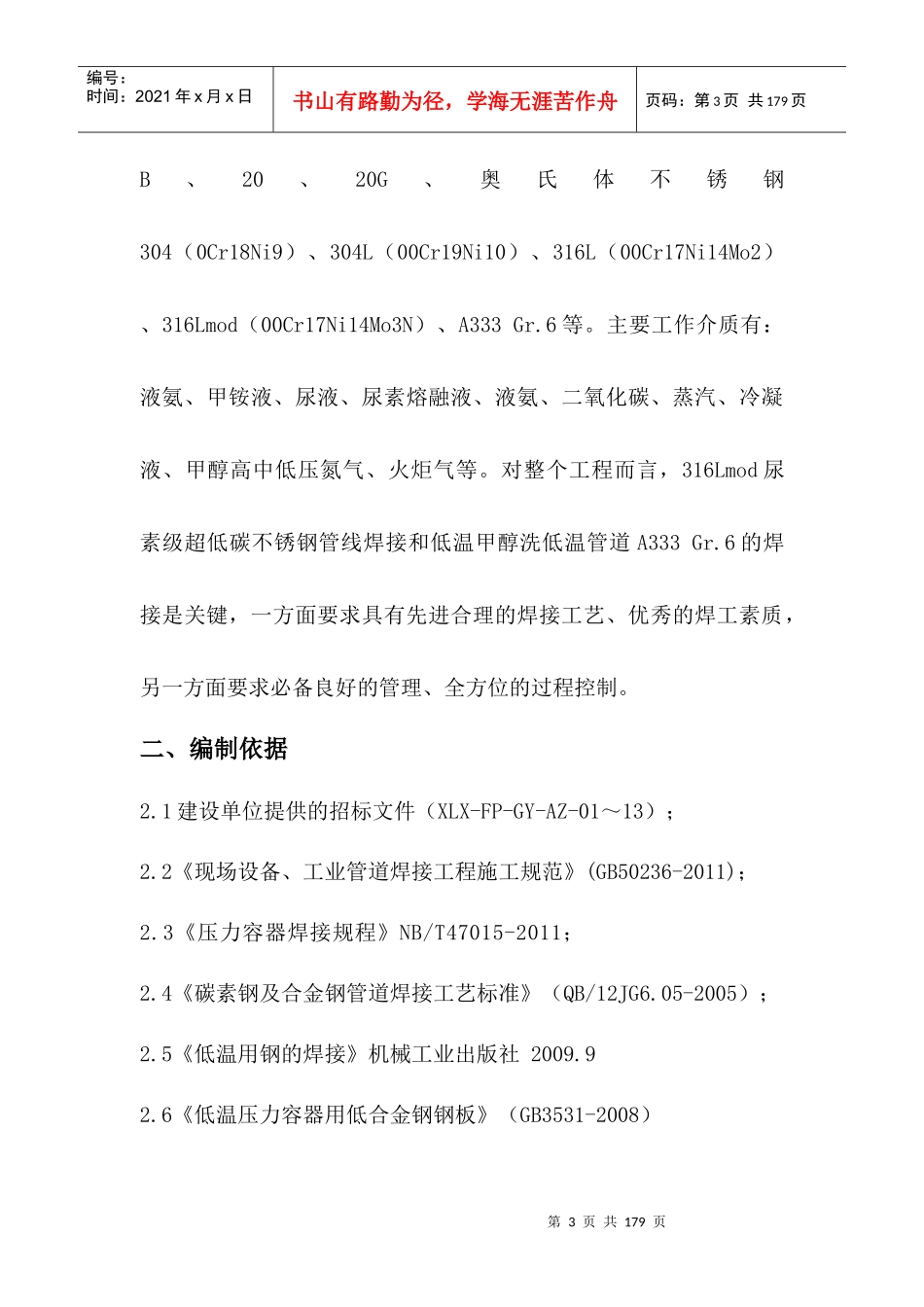

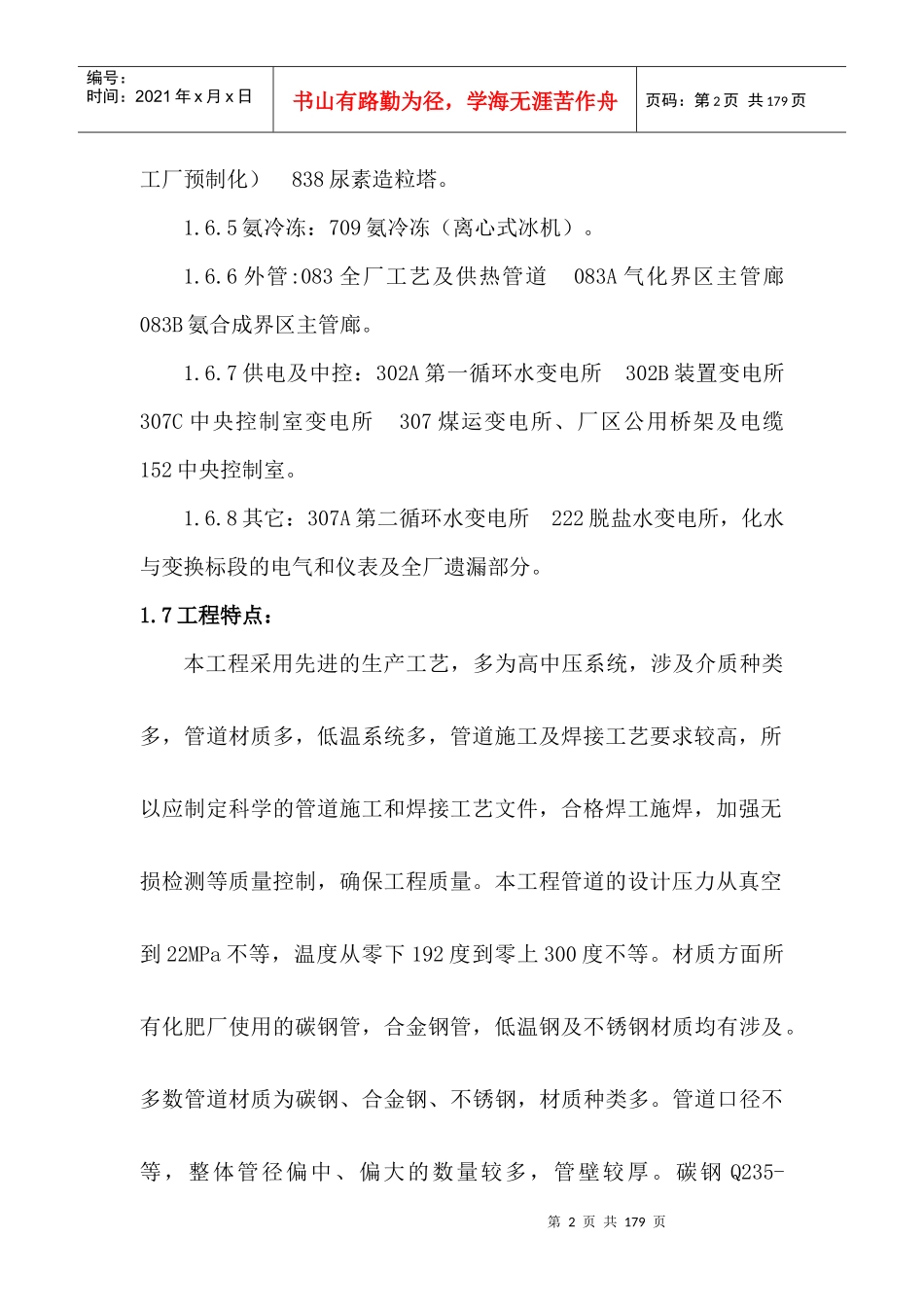

第1页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共179页一、工程概况1.1工程名称：河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目（简称河南心连心化肥结构调整项目）1.2工程地点：河南·新乡·郎公庙1.3建设规模：新建年产45万吨合成氨、两套年产40万吨尿素装置1.4设计单位：华陆工程科技有限责任公司1.5监理单位：河南中大工程监理公司1.6工程范围：1.6.1储运与包装：213破碎楼207备煤筒仓211A1#带式输送机栈桥211B2#带式输送机栈桥211C3#带式输送机栈桥211D4#带式输送机栈桥211E5#带式输送机栈桥214A1#转运站214B2#转运站214C3#转运站214D4#转运站839A1#尿素转运站839B2#尿素转运站839C3#尿素转运站840A1#尿素输送栈桥840B2#尿素输送栈桥840C3#尿素输送栈桥840D4#尿素输送栈桥840F5#尿素输送栈桥842尿素包装楼168袋装库及装车站台。1.6.2净化：706低温甲醇洗707液氮洗1.6.3压缩：672B氨合成压缩机房802C02压缩、氨合成循环机主机、低温甲醇洗循环气压缩机。1.6.4尿素：801尿素装置（含高压管道的安装，高压管道实行第2页共179页第1页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共179页工厂预制化）838尿素造粒塔。1.6.5氨冷冻：709氨冷冻（离心式冰机）。1.6.6外管:083全厂工艺及供热管道083A气化界区主管廊083B氨合成界区主管廊。1.6.7供电及中控：302A第一循环水变电所302B装置变电所307C中央控制室变电所307煤运变电所、厂区公用桥架及电缆152中央控制室。1.6.8其它：307A第二循环水变电所222脱盐水变电所，化水与变换标段的电气和仪表及全厂遗漏部分。1.7工程特点：本工程采用先进的生产工艺，多为高中压系统，涉及介质种类多，管道材质多，低温系统多，管道施工及焊接工艺要求较高，所以应制定科学的管道施工和焊接工艺文件，合格焊工施焊，加强无损检测等质量控制，确保工程质量。本工程管道的设计压力从真空到22MPa不等，温度从零下192度到零上300度不等。材质方面所有化肥厂使用的碳钢管，合金钢管，低温钢及不锈钢材质均有涉及。多数管道材质为碳钢、合金钢、不锈钢，材质种类多。管道口径不等，整体管径偏中、偏大的数量较多，管壁较厚。碳钢Q235-第3页共179页第2页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共179页B、20、20G、奥氏体不锈钢304（0Cr18Ni9）、304L（00Cr19Ni10）、316L（00Cr17Ni14Mo2）、316Lmod（00Cr17Ni14Mo3N）、A333Gr.6等。主要工作介质有：液氨、甲铵液、尿液、尿素熔融液、液氨、二氧化碳、蒸汽、冷凝液、甲醇高中低压氮气、火炬气等。对整个工程而言，316Lmod尿素级超低碳不锈钢管线焊接和低温甲醇洗低温管道A333Gr.6的焊接是关键，一方面要求具有先进合理的焊接工艺、优秀的焊工素质，另一方面要求必备良好的管理、全方位的过程控制。二、编制依据2.1建设单位提供的招标文件（XLX-FP-GY-AZ-01～13）；2.2《现场设备、工业管道焊接工程施工规范》(GB50236-2011)；2.3《压力容器焊接规程》NB/T47015-2011；2.4《碳素钢及合金钢管道焊接工艺标准》（QB/12JG6.05-2005）；2.5《低温用钢的焊接》机械工业出版社2009.92.6《低温压力容器用低合金钢钢板》（GB3531-2008）第4页共179页第3页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共179页2.7《石油化工低温钢焊接规程》（SH/T3525-2004）；2.8《现场设备、工业管道焊接工程施工质量验收规范》(GB50683-2011)；2.9《工业金属管道工程施工规范》(GB50235-2010)；2.10《工业金属管道工程施工质量验收规范》(GB50184-2011)；2.11《化工金属管道工程施工及验收规范》HG20225-95；2.12《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-20112.13《承压设备无损检测》JB/T4730.1-6-2005；2.14设计文件及图纸要求和本公司编写的有关技术要求等。三、施工计划安排和保证措施3.1施工安排和进度计划焊接虽然属于重要的特殊过程，但在施工中却属配合工种，具体施工计划安排是随管道专业的工作面展开情况而定的，每个施焊焊工必须积极的配合管...
