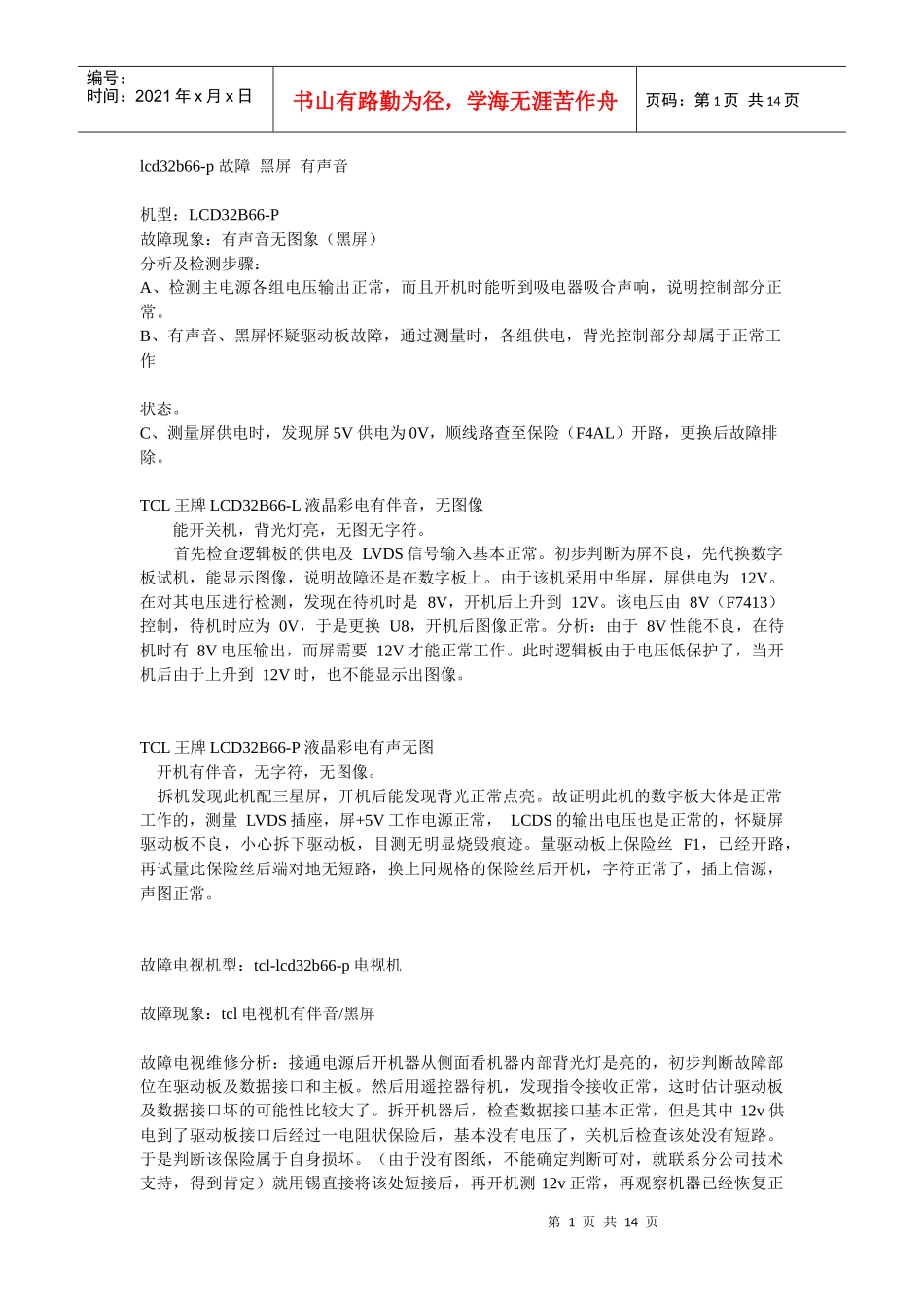

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页lcd32b66-p故障黑屏有声音机型：LCD32B66-P故障现象：有声音无图象（黑屏）分析及检测步骤：A、检测主电源各组电压输出正常，而且开机时能听到吸电器吸合声响，说明控制部分正常。B、有声音、黑屏怀疑驱动板故障，通过测量时，各组供电，背光控制部分却属于正常工作状态。C、测量屏供电时，发现屏5V供电为0V，顺线路查至保险（F4AL）开路，更换后故障排除。TCL王牌LCD32B66-L液晶彩电有伴音，无图像能开关机，背光灯亮，无图无字符。首先检查逻辑板的供电及LVDS信号输入基本正常。初步判断为屏不良，先代换数字板试机，能显示图像，说明故障还是在数字板上。由于该机采用中华屏，屏供电为12V。在对其电压进行检测，发现在待机时是8V，开机后上升到12V。该电压由8V（F7413）控制，待机时应为0V，于是更换U8，开机后图像正常。分析：由于8V性能不良，在待机时有8V电压输出，而屏需要12V才能正常工作。此时逻辑板由于电压低保护了，当开机后由于上升到12V时，也不能显示出图像。TCL王牌LCD32B66-P液晶彩电有声无图开机有伴音，无字符，无图像。拆机发现此机配三星屏，开机后能发现背光正常点亮。故证明此机的数字板大体是正常工作的，测量LVDS插座，屏+5V工作电源正常，LCDS的输出电压也是正常的，怀疑屏驱动板不良，小心拆下驱动板，目测无明显烧毁痕迹。量驱动板上保险丝F1，已经开路，再试量此保险丝后端对地无短路，换上同规格的保险丝后开机，字符正常了，插上信源，声图正常。故障电视机型：tcl-lcd32b66-p电视机故障现象：tcl电视机有伴音/黑屏故障电视维修分析：接通电源后开机器从侧面看机器内部背光灯是亮的，初步判断故障部位在驱动板及数据接口和主板。然后用遥控器待机，发现指令接收正常，这时估计驱动板及数据接口坏的可能性比较大了。拆开机器后，检查数据接口基本正常，但是其中12v供电到了驱动板接口后经过一电阻状保险后，基本没有电压了，关机后检查该处没有短路。于是判断该保险属于自身损坏。（由于没有图纸，不能确定判断可对，就联系分公司技术支持，得到肯定）就用锡直接将该处短接后，再开机测12v正常，再观察机器已经恢复正第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页常了。tcl-LCD32B66-P有伴音/黑屏检修与分析发布日期：2010-2-2712:51:40作者：出处：机型：LCD32B66-P故障现象：有伴音/黑屏检修与分析：接通电源后开机器从侧面看机器内部背光灯是亮的，初步判断故障部位在驱动板及数据接口和主板。然后用遥控器待机，发现指令接收正常，这时估计驱动板及数据接口坏的可能性比较大了。拆开机器后，检查数据接口基本正常，但是其中12V供电到了驱动板接口后经过一电阻状保险后，基本没有电压了，关机后检查该处没有短路。于是判断该保险属于自身损坏.就用锡直接将该处短接后，再开机测12V正常，再观察机器已经恢复正常了。液晶电视显示器屏高压板的维修及其代换任何液晶高压板只要能装下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线。。。。。。其实很简单,首先确定电源线正极和负极（不能接反）,有保险丝的一般来说是正极,负极多是接在电容的负极上。然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是16-25V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了。有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并。多余的脚让它空着好了,不用管它。高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高...
