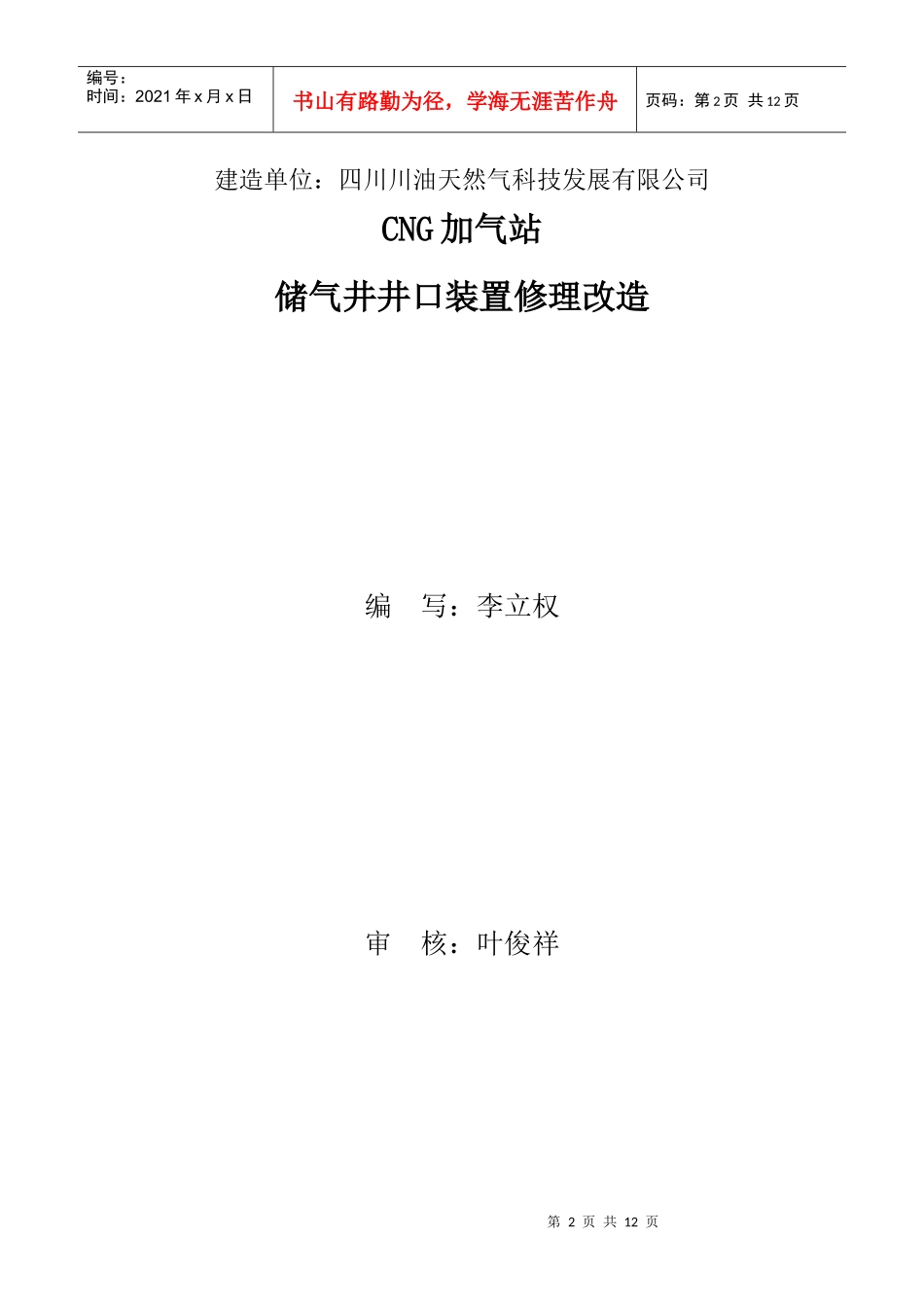

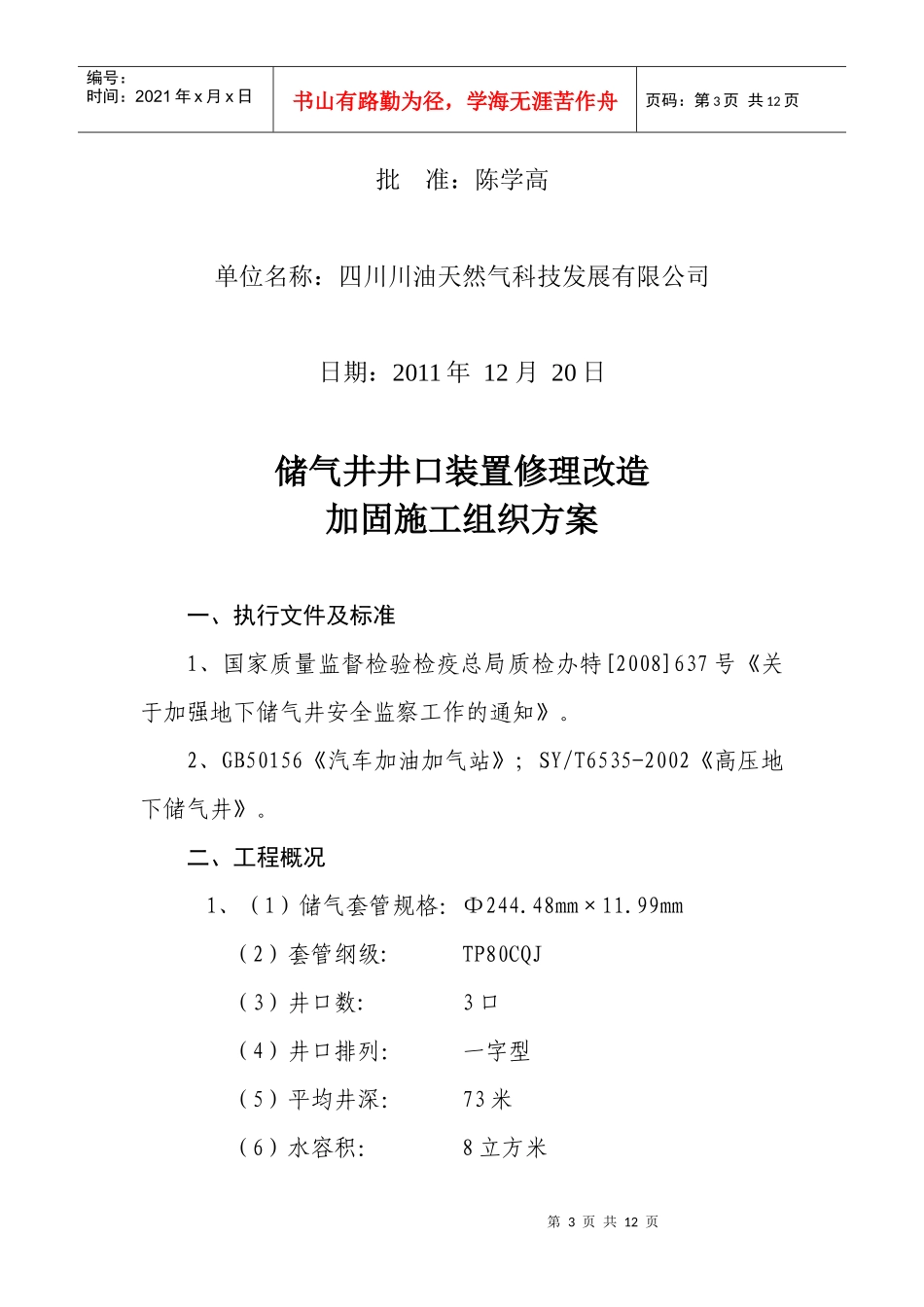

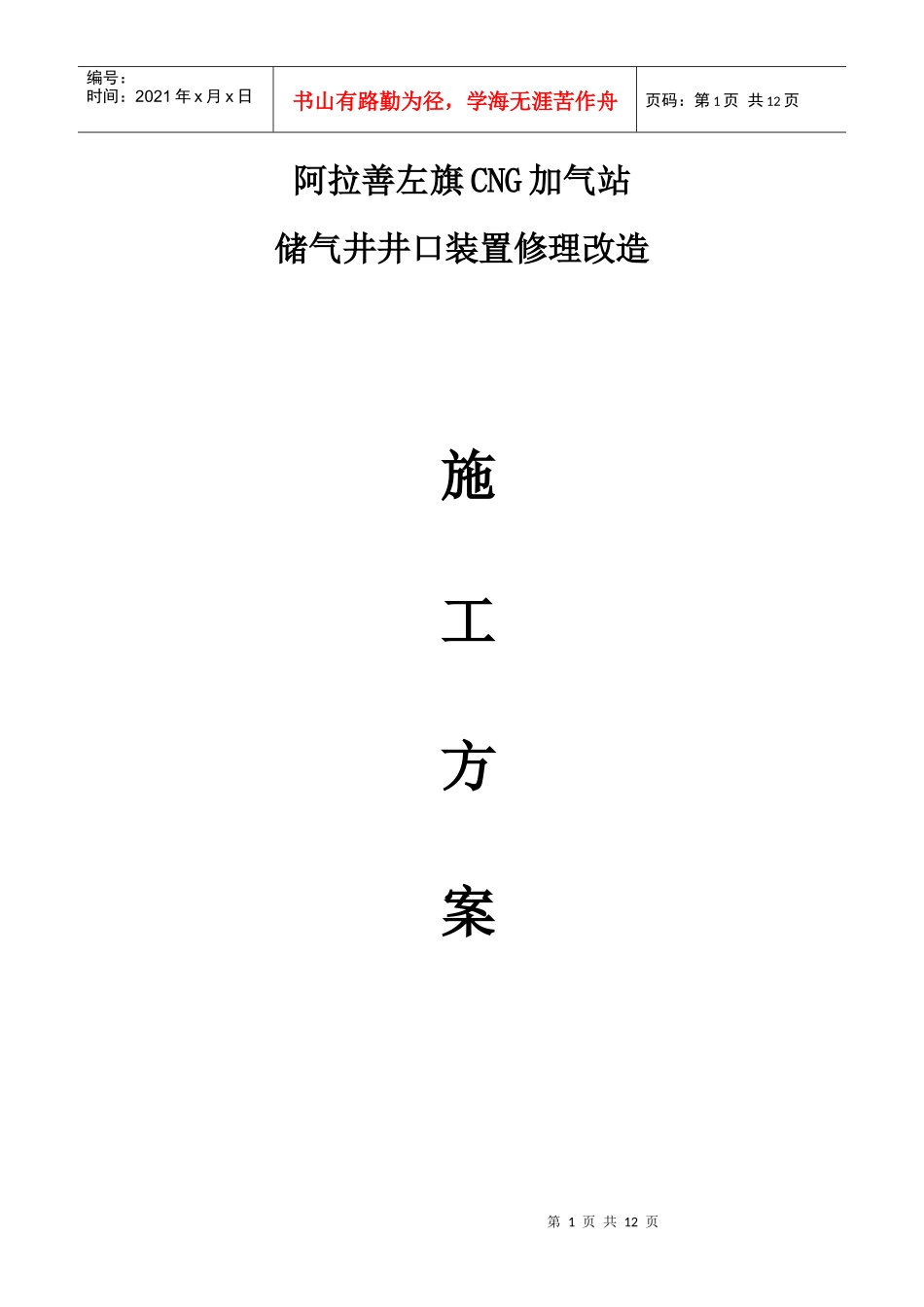

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页阿拉善左旗CNG加气站储气井井口装置修理改造施工方案第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页建造单位：四川川油天然气科技发展有限公司CNG加气站储气井井口装置修理改造编写：李立权审核：叶俊祥第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页批准：陈学高单位名称：四川川油天然气科技发展有限公司日期：2011年12月20日储气井井口装置修理改造加固施工组织方案一、执行文件及标准1、国家质量监督检验检疫总局质检办特[2008]637号《关于加强地下储气井安全监察工作的通知》。2、GB50156《汽车加油加气站》；SY/T6535-2002《高压地下储气井》。二、工程概况1、（1）储气套管规格：Φ244.48mm×11.99mm（2）套管纲级:TP80CQJ（3）井口数:3口（4）井口排列：一字型（5）平均井深：73米（6）水容积：8立方米第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（7）井口装置：老式（8）井间距：2米2、根据质检办特[2008]637号文件前设计制造的在用储气井井口装置，影响检验的进行修理改造。井口实施钢筋混凝土加固技术。并按照95/8〃（244、48mm）管的储气井井口加固混凝土量不少于40m3。对储气井的井口部分进行钢筋混凝土加固，施工制作过程严格满足技术要求和上述规定。3、储气井井口装置修理改造和检测，应全停产或半停产进行施工。4、设备、人员、物资准备（1）施工设备：TQ35液压大钳一套，B型大钳一把，60mPa试压泵一台。其它配套工具。2、专业施工人员2-4名。3、材料准备根据储气井的套管规格，准备与之相应的材料。（1）法兰式井口封头(含螺栓）：（2）抱箍：（3）小钢板：（4）螺栓（套）：（5）HBR335钢筋：（6）密封脂第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页（7）C30商品混凝土三、施工作业工序规程1、勘察现场→人员、设备、材料进场→储气井卸压→拆除排污管、井口阀件→储气井井筒内灌注清水→储气井基础加固→拆卸老式上封头和套管接箍→中特院检测→安装法兰井口→安装井口阀件→强度试压→下排液管→气密性试压→投入运行。2、工程工期（1）本工程全停产工期从动工之日起工期10天内完工。（2）遇以下情况者工期应顺延。A、检验检查机构及其辅助施工单位未按时到达施工现场检测者。B、当地特检院监检人员接通知后未按时到施工现场监督检验者。C、地质条件，风雨雷电及恶劣天气对工程施工安全有重大第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页影响者。D、原储气井检测发现问题等待结论者。E、甲方同意工期顺延的其它情况者。四、储气井井口基础加固方案1.1施工1.1.1将储气井内压缩天然气从排空管排空，井内无压力。1.1.2挖加固池前应了解管汇分布及走向资料，防止施工中造成管汇损伤。1.1.3加固池要求，按加固储气井套管规格确认，95/8〃管混凝土量不少于40m3的要求进行施工，加固池设计为长6000mm×宽3500mm×深2000mm。1.1.4钢筋选用不低于2级（HRB335）级别的螺纹钢，直径不小于Ф18mm。1.1.5切割：每口井须割除2米长的表层套管，从垫板以下剥开。1.1.6表层套管剥开取掉后，应清理加固池，保持相对干净和规则。1.1.7切割表管时不能伤到储气井管，做好消防安全防护工作，人员合理分工。1.1.8按加固示意图如图所示。每口井表管剥开段储气井管上安装4个抱箍，要安装平稳，高度平行，不得有松动现象。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页1.1.9按基础加固示意尺寸编制加固钢筋，钢筋穿入小钢板，小钢板与抱箍连接，使套管、抱箍、小钢板成为整体。1.1.10抱箍壁厚不小于12mm，小钢板厚度不小于15mm，小钢板孔的边缘不小于20mm。1.1.11浇注C30混凝土到井口垫板以下，使储气井恢复至改造前原貌。1.1.12浇注过程中须用振动棒振动夯实。浇注时间控制...
