UDC全景天地深基坑专项施工方案1VIP免费

UDC全景天地深基坑专项施工方案1_第1页
1/86
UDC全景天地深基坑专项施工方案1_第2页
2/86
UDC全景天地深基坑专项施工方案1_第3页
3/86

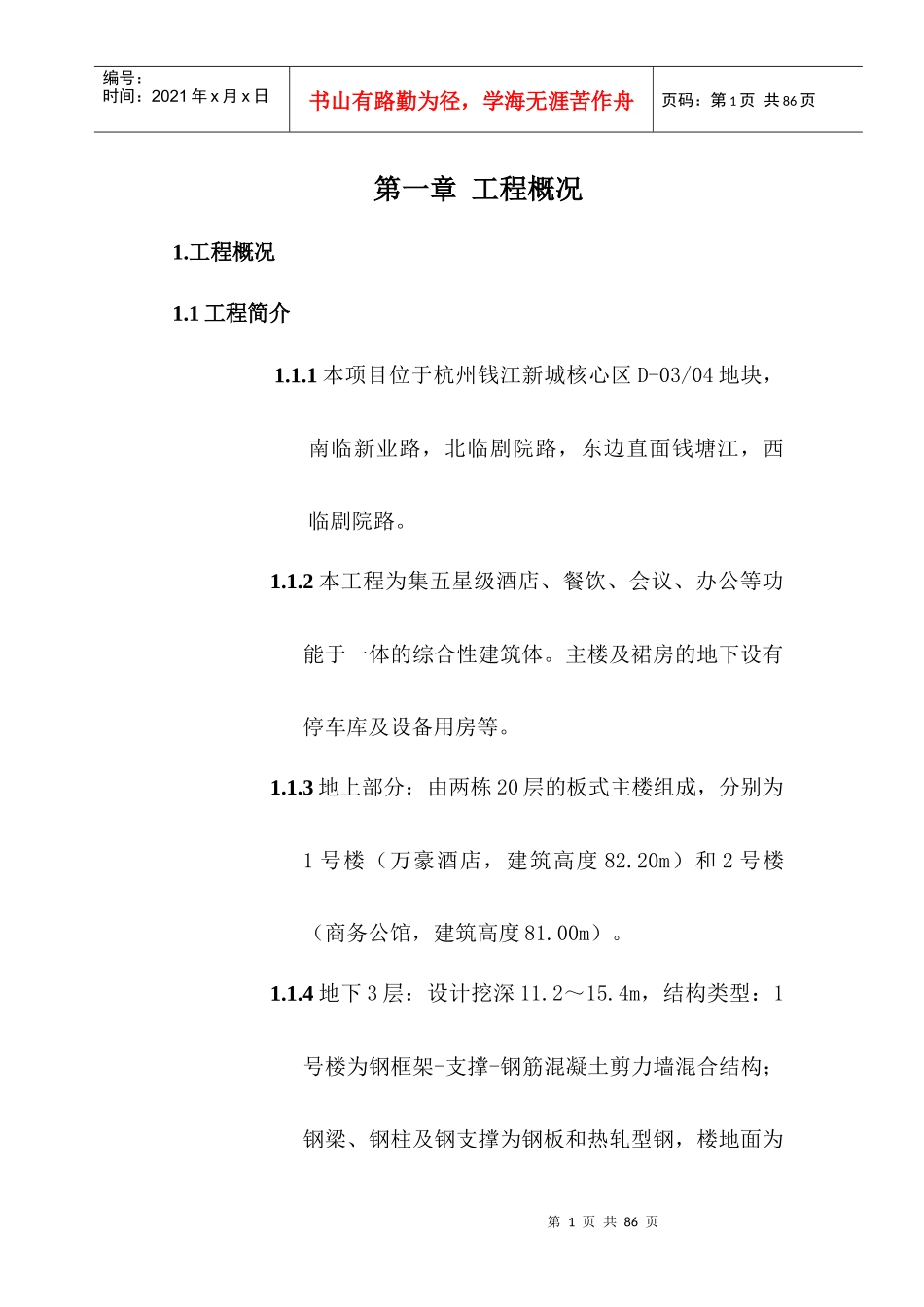

第1页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共86页第一章工程概况1.工程概况1.1工程简介1.1.1本项目位于杭州钱江新城核心区D-03/04地块,南临新业路,北临剧院路,东边直面钱塘江,西临剧院路。1.1.2本工程为集五星级酒店、餐饮、会议、办公等功能于一体的综合性建筑体。主楼及裙房的地下设有停车库及设备用房等。1.1.3地上部分:由两栋20层的板式主楼组成,分别为1号楼(万豪酒店,建筑高度82.20m)和2号楼(商务公馆,建筑高度81.00m)。1.1.4地下3层:设计挖深11.2~15.4m,结构类型:1号楼为钢框架-支撑-钢筋混凝土剪力墙混合结构;钢梁、钢柱及钢支撑为钢板和热轧型钢,楼地面为第2页共86页第1页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共86页自承式钢楼板;2号楼为混凝土框架-核心筒结构。1.1.5建筑占地面积为24009平方米;1.1.6总建筑面积为97110平方米,其中地上建筑面积54588平方米,(不计入容积率面积42,522平方米),地下建筑面积42522平方米。1.1.7地下室底板结构面相对标高(以下均指相对标高)为-13.9~-14.4m;自然地坪标高-3.6~-4.3m;基底埋深13.3m。1.1.8本工程地基采用大口径钻孔灌注桩,分为抗压桩和抗拔桩,桩端均以⑿-3圆砾层作为持力层;基础采用钢筋混凝土满堂基础。1.2各方主体1.2.1建设单位:杭州华联置业有限公司1.2.2监理单位:浙江荣阳工程监理有限公司第3页共86页第2页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共86页1.2.3勘察设计单位:岩土工程勘察:杭州市勘测设计研究院1.2.4基坑围护设计单位:浙江省建筑设计研究院1.2.5主体结构设计单位:杭州市城建设计研究院有限公司1.3现场施工条件三通一平已完善,施工用电由建设单位提供的现场的变压器中接出;施工用水供水管接口已由建设单位提供,我方自行从接口处接到现场,场内用不同的镀锌管分多路铺设到各施工用水点。1.4周边环境简介地下室基坑边缘距离剧院路最近点为19.2米,距离建筑红线14.2米,距离最近的电力管线15.25米,依次分布是给水管、雨水管、污水管、煤气管和弱电管。1.5基坑简介本工程±0.000相当于黄海高程11.300米,自第4页共86页第3页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共86页然地坪标高-3.6~-4.3m,地下室坑底标高为底板-14.80m,挖深11.2m(最高处);承台-16.90m,挖深13.30m;1#楼电梯井(坑中坑)-18.20m,挖深14.60m;2#楼电梯井(坑中坑)-18.00m,挖深14.40m。工程概况一览表第5页共86页第4页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共86页工程建设单位杭州华联置业有限公司第6页共86页第5页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共86页参建各方主体设计单位杭州市城建设计研究院有限公司监理单位浙江荣阳工程监理有限公司勘察单位杭州市勘测设计研究院围护设计单位浙江省建筑设计研究院总承包单位龙元建设集团股份有限公司工程地点杭州钱江新城核心区D-03/04地块总建筑面积约为97110㎡地下建筑面积约为42522㎡结构类型钢结构-框架剪力墙结构层数地下三层建筑高度80m工程基础形式钢筋混凝土满堂基础基础埋深13.3m坑中坑深度3.4m坑底土层类型粉砂层、夹砂质粉土层群体建筑情况裙房、1#楼、2#楼(地上20层,地下三层)周边环境道路(距离)管线(电力、电信、水、煤气等注明管径、埋深)东钱塘江无管线南新业路(48.2m)距离边坡上坎线53.6m处有∅300雨水管(埋深约1.2m),西剧院路(19.2m)距离边坡上坎线19.2m处有电力管(埋深约1.2m),依次分布∅给水管、雨水管、污水管、煤气管和弱电管北地下停车场(15.7m)无管线建筑物(距离)河道(或湖泊)东钱塘江南无无西日出钱塘项目(40.5m)无北地下停车场(15.7m)无第7页共86页第6页共86页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共86页第二章编制依据2.1地块总平面图、基坑周边环境图;2.2岩土工程勘察报告;2.3由杭州市城建设计研究院有限公司设计的施工图纸;由浙江...
