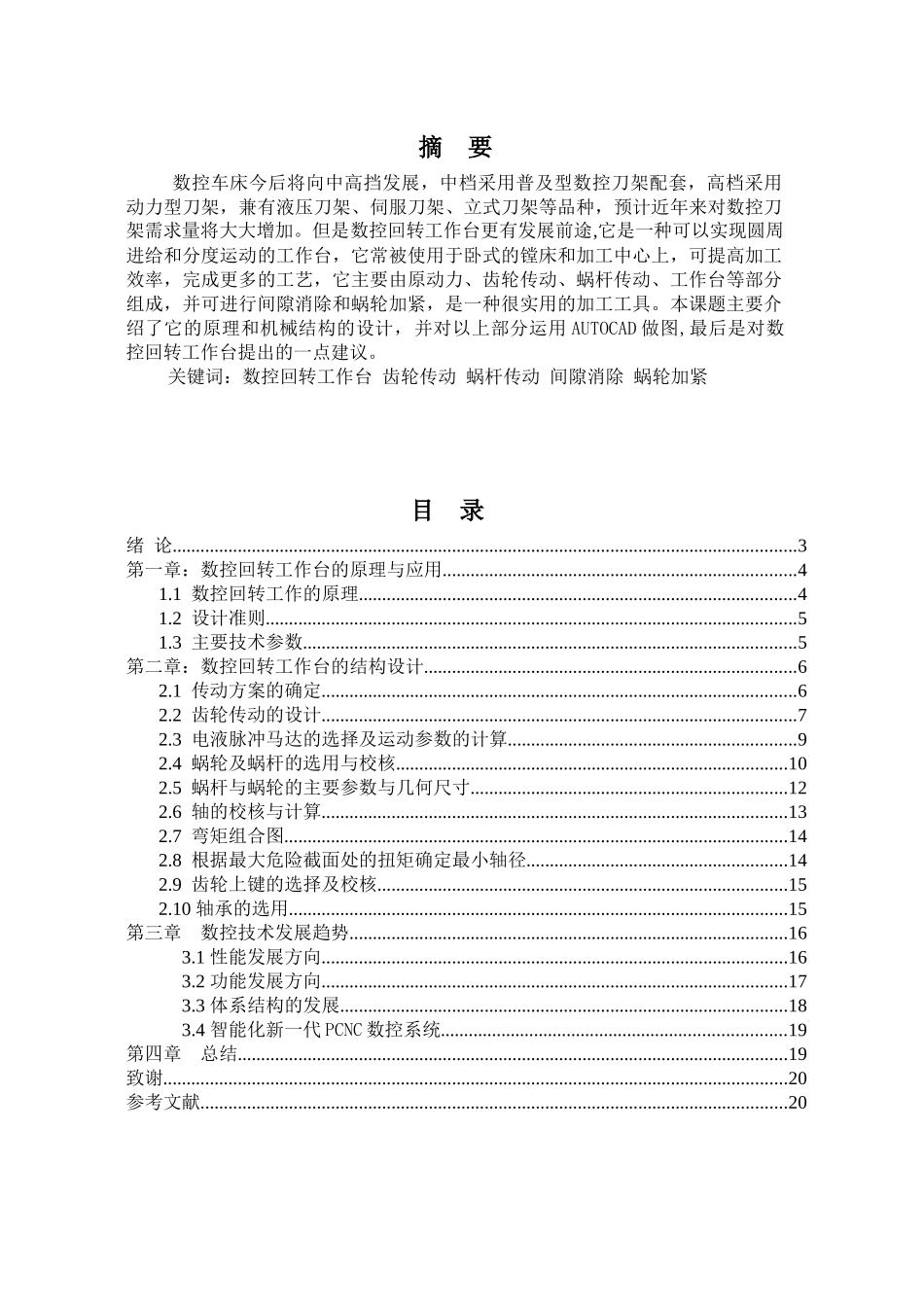

摘要数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。但是数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。关键词：数控回转工作台齿轮传动蜗杆传动间隙消除蜗轮加紧目录绪论......................................................................................................................................3第一章：数控回转工作台的原理与应用............................................................................41.1数控回转工作的原理..............................................................................................41.2设计准则..................................................................................................................51.3主要技术参数..........................................................................................................5第二章：数控回转工作台的结构设计................................................................................62.1传动方案的确定......................................................................................................62.2齿轮传动的设计......................................................................................................72.3电液脉冲马达的选择及运动参数的计算..............................................................92.4蜗轮及蜗杆的选用与校核....................................................................................102.5蜗杆与蜗轮的主要参数与几何尺寸....................................................................122.6轴的校核与计算....................................................................................................132.7弯矩组合图............................................................................................................142.8根据最大危险截面处的扭矩确定最小轴径........................................................142.9齿轮上键的选择及校核........................................................................................152.10轴承的选用...........................................................................................................15第三章数控技术发展趋势..............................................................................................163.1性能发展方向....................................................................................................163.2功能发展方向....................................................................................................173.3体系结构的发展................................................................................................183.4智能化新一代PCNC数控系统..........................................................................19第四章总结......................................................................................................................19致谢......................................................................................................................................20参考文献........................................................
