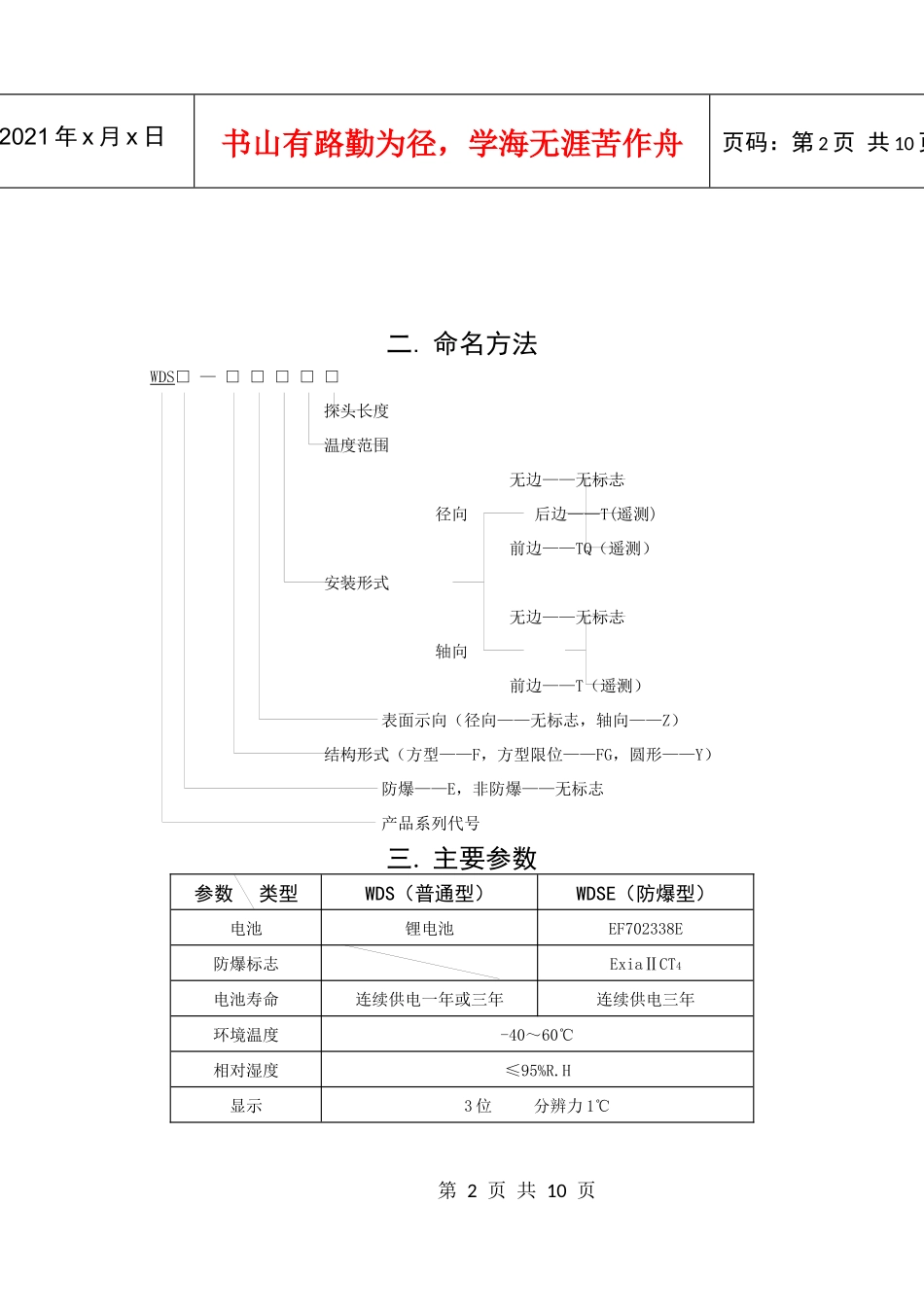

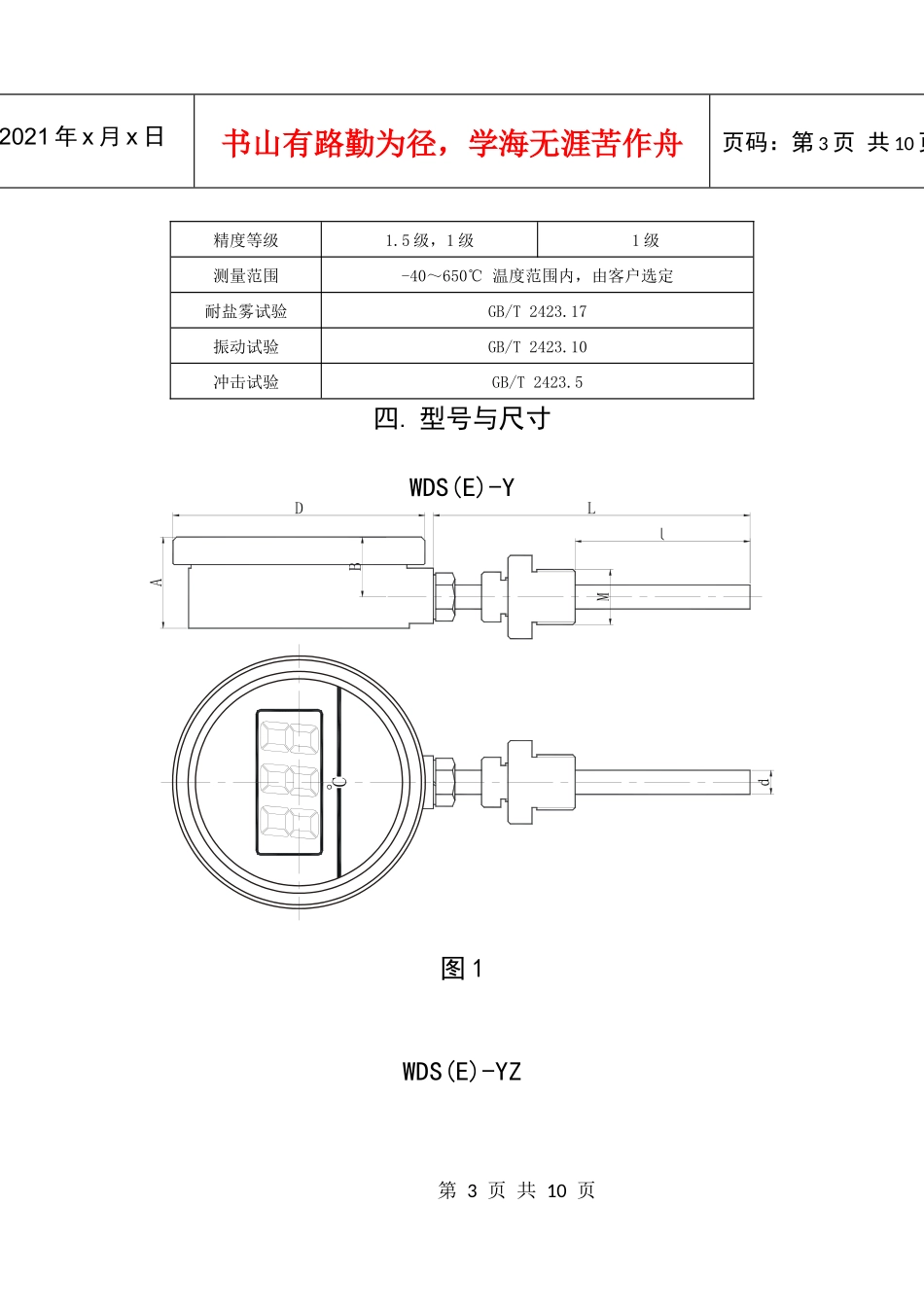

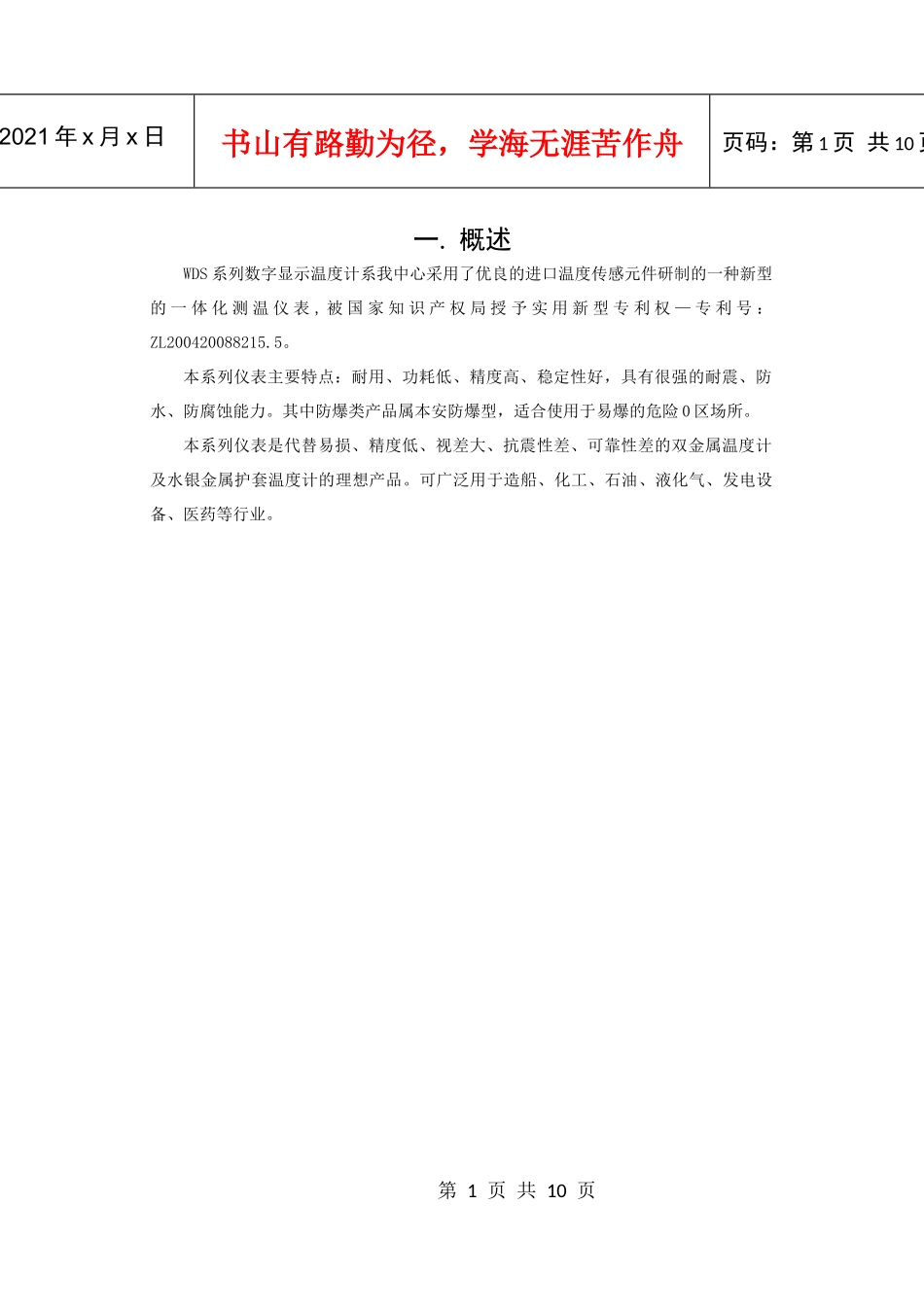

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一.概述WDS系列数字显示温度计系我中心采用了优良的进口温度传感元件研制的一种新型的一体化测温仪表,被国家知识产权局授予实用新型专利权—专利号：ZL200420088215.5。本系列仪表主要特点：耐用、功耗低、精度高、稳定性好，具有很强的耐震、防水、防腐蚀能力。其中防爆类产品属本安防爆型，适合使用于易爆的危险0区场所。本系列仪表是代替易损、精度低、视差大、抗震性差、可靠性差的双金属温度计及水银金属护套温度计的理想产品。可广泛用于造船、化工、石油、液化气、发电设备、医药等行业。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页二.命名方法WDS□—□□□□□探头长度温度范围无边——无标志径向后边——T(遥测)前边——TQ（遥测）安装形式无边——无标志轴向前边——T（遥测）表面示向（径向——无标志，轴向——Z）结构形式（方型——F，方型限位——FG，圆形——Y）防爆——E，非防爆——无标志产品系列代号三.主要参数参数类型WDS（普通型）WDSE（防爆型）电池锂电池EF702338E防爆标志ExiaⅡCT4电池寿命连续供电一年或三年连续供电三年环境温度-40～60℃相对湿度≤95%R.H显示3位分辨力1℃第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页精度等级1.5级，1级1级测量范围-40～650℃温度范围内，由客户选定耐盐雾试验GB/T2423.17振动试验GB/T2423.10冲击试验GB/T2423.5四.型号与尺寸WDS(E)-Y图1WDS(E)-YZ第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图2WDS(E)-FWDS(E)-FG图3图4第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页WDS(E)-YZT图5WDS(E)-YT图6WDS(E)-YTQ第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页图7a－卡套外螺纹b－卡套内螺纹c－活动外螺纹d－活动内螺纹e－固定法兰f－卡套法兰图5连接方式尺寸参数型号代号WDS-Y专利号：ZL200430044888.6WDS-YZ专利号：ZL200430044889.0WDS-F专利号：ZL200430044886.7WDS-FG专利号：ZL200430044887.1Dφ100φ100A383636第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页B252121W5454H128128M用户指定l用户指定dφ8、φ10（或用户指定）L1软线：基本长度5m或用户指定（仅适合遥测型）注：遥测型为系列型号中带“T”的型号（对防爆和非防爆型均适用）。五.使用和维护1.WDS系列数字显示温度计与双金属温度计及水银金属护套温度计的安装使用方法相同。2.在正常使用的情况下，应予定期检定，检定周期一年一次为宜。3.如数字显示出现异常，应先更换电池以便恢复正常使用。4.本产品保修期内实行三包。5.用户只可更换电池（有电池标志为电池盖板），其余部件均不可拆卸，否则不属三包范围，责任自负。6.电池用完可与本公司联系购买。六.WDSE（防爆型）产品用户现场使用注意事项1.对防爆型产品必须使用电池组代号为“EF702338E”的专用电池组部件。2.对防爆型产品现场安装时，仪表可能接触爆炸性气体混合物的外露部分的最高表面温度必须≦130℃。3.严禁在危险场所装拆电池组部件。4.更换电池组必须在安全场所进行，严禁干擦显示表面以防静电危险。5.用户不能自行随便更换仪表内部零部件。6.产品的安装、使用和维护应同时遵守产品使用说明书、GB3836.13-2000“爆炸第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的维修”GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）”及GB50257：1996“电气设备安装工程爆炸和火灾危险环境电气装置施工及验收规范”的有关规定。七.定货须知1.用户定货时须写明产品的型号、测量范围、螺纹规格及连接方式（用户参考图5指定）、探头长度、探头直径...
