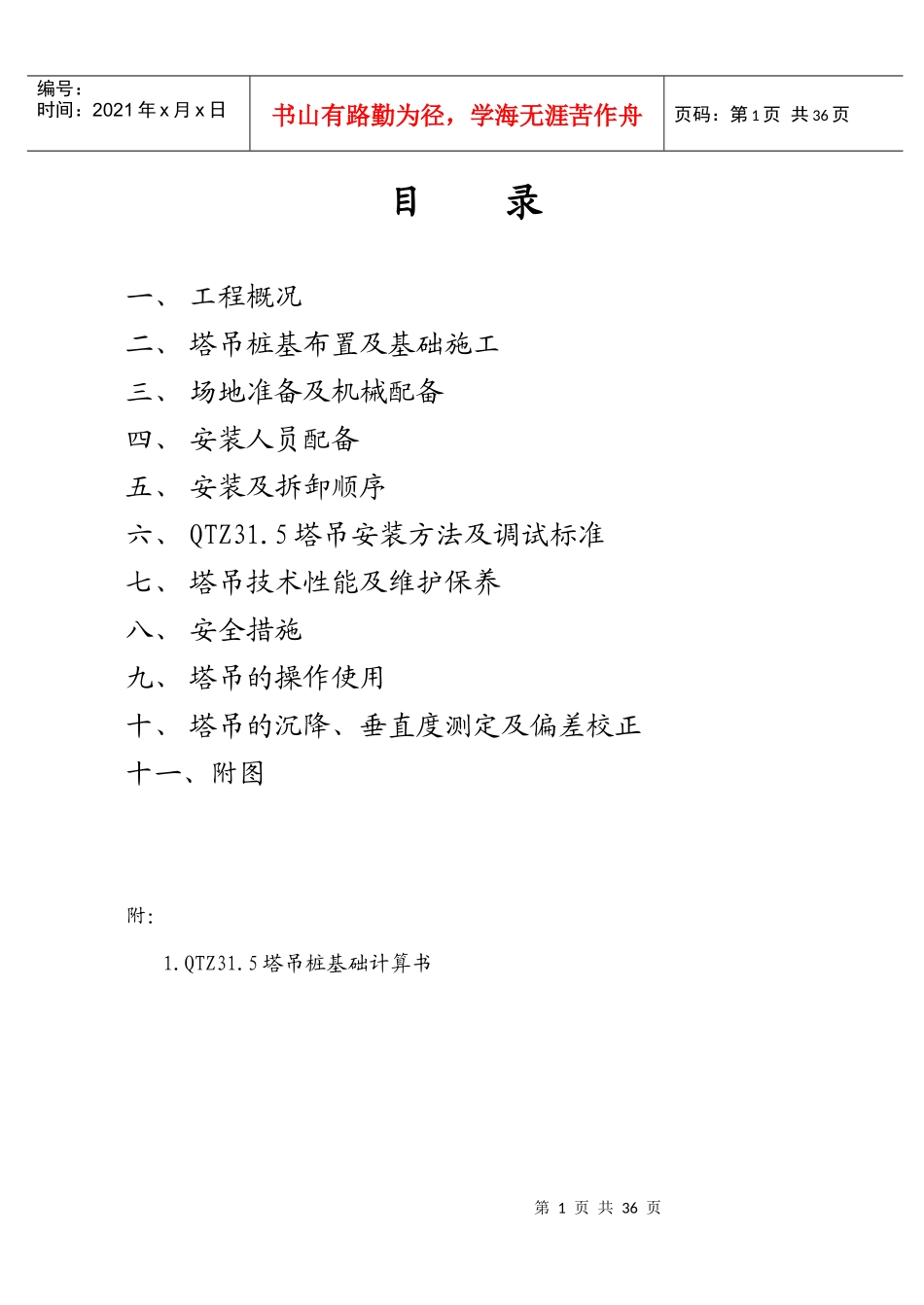

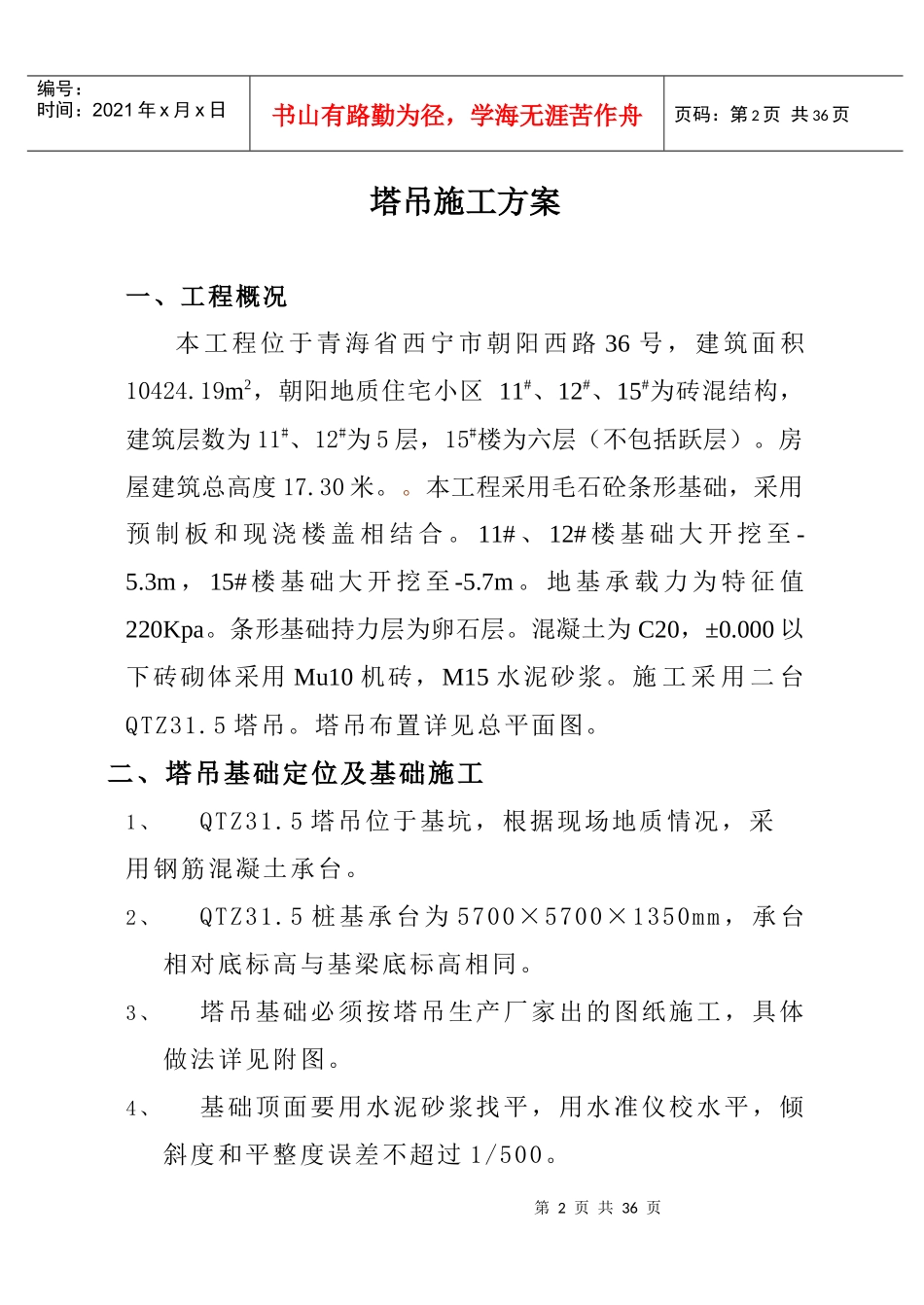

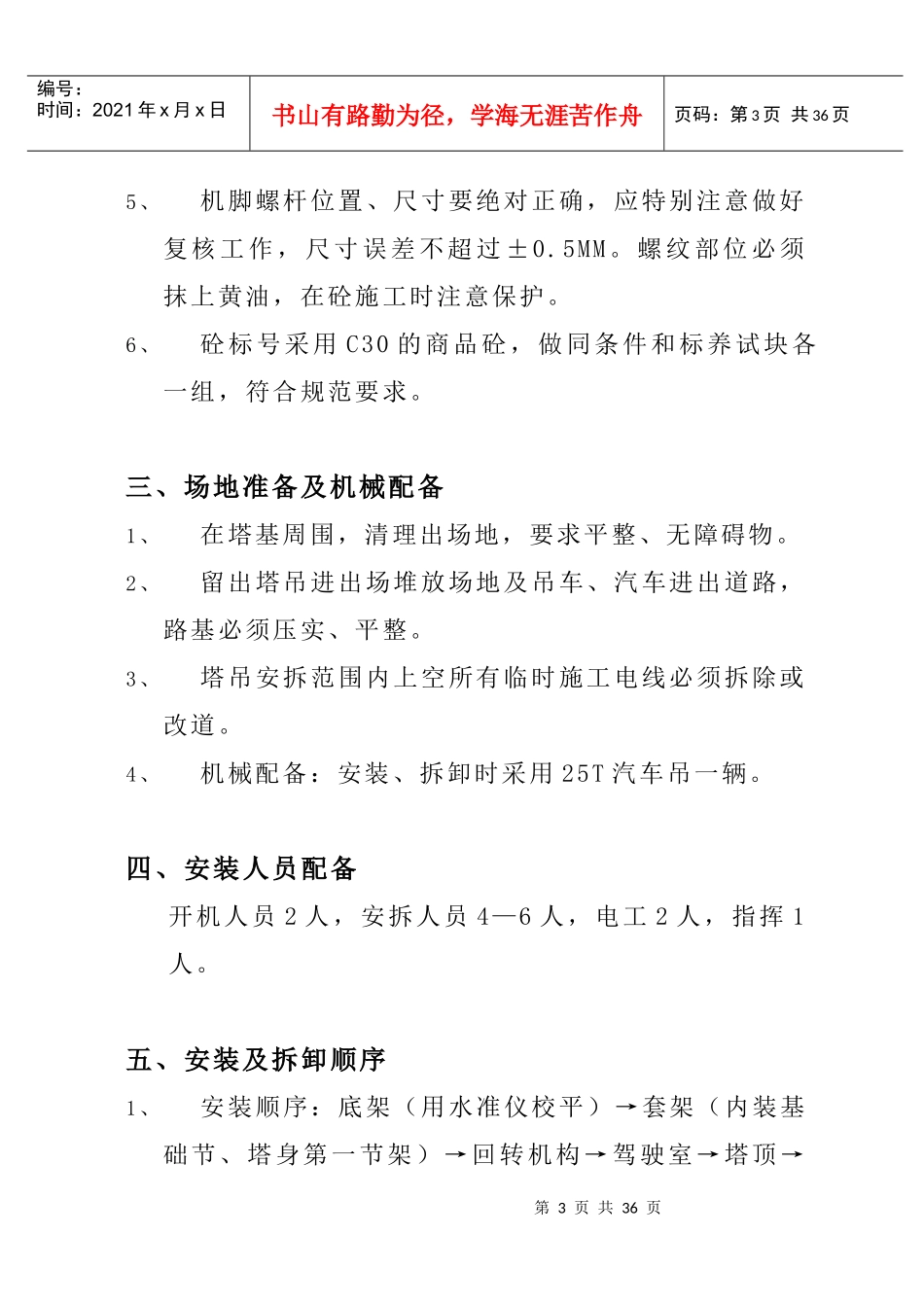

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录一、工程概况二、塔吊桩基布置及基础施工三、场地准备及机械配备四、安装人员配备五、安装及拆卸顺序六、QTZ31.5塔吊安装方法及调试标准七、塔吊技术性能及维护保养八、安全措施九、塔吊的操作使用十、塔吊的沉降、垂直度测定及偏差校正十一、附图附：1.QTZ31.5塔吊桩基础计算书第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页塔吊施工方案一、工程概况本工程位于青海省西宁市朝阳西路36号，建筑面积10424.19m2，朝阳地质住宅小区11#、12#、15#为砖混结构，建筑层数为11#、12#为5层，15#楼为六层（不包括跃层）。房屋建筑总高度17.30米。。本工程采用毛石砼条形基础，采用预制板和现浇楼盖相结合。11#、12#楼基础大开挖至-5.3m，15#楼基础大开挖至-5.7m。地基承载力为特征值220Kpa。条形基础持力层为卵石层。混凝土为C20，±0.000以下砖砌体采用Mu10机砖，M15水泥砂浆。施工采用二台QTZ31.5塔吊。塔吊布置详见总平面图。二、塔吊基础定位及基础施工1、QTZ31.5塔吊位于基坑，根据现场地质情况，采用钢筋混凝土承台。2、QTZ31.5桩基承台为5700×5700×1350mm，承台相对底标高与基梁底标高相同。3、塔吊基础必须按塔吊生产厂家出的图纸施工，具体做法详见附图。4、基础顶面要用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/500。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页5、机脚螺杆位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过±0.5MM。螺纹部位必须抹上黄油，在砼施工时注意保护。6、砼标号采用C30的商品砼，做同条件和标养试块各一组，符合规范要求。三、场地准备及机械配备1、在塔基周围，清理出场地，要求平整、无障碍物。2、留出塔吊进出场堆放场地及吊车、汽车进出道路，路基必须压实、平整。3、塔吊安拆范围内上空所有临时施工电线必须拆除或改道。4、机械配备：安装、拆卸时采用25T汽车吊一辆。四、安装人员配备开机人员2人，安拆人员4—6人，电工2人，指挥1人。五、安装及拆卸顺序1、安装顺序：底架（用水准仪校平）→套架（内装基础节、塔身第一节架）→回转机构→驾驶室→塔顶→第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页平衡臂→平衡块→大臂→平衡块→调试→验收合格→使用。2、拆卸顺序：按安装、顶升的反过程进行。六、QTZ31.5塔吊安装方法及调试标准安装和拆除塔吊必须由相应资质单位和专业人员进行安装和拆除。1、安装要求：塔吊安装高度为25米。轴销必须插到底，并扣好开口销。基脚螺丝及塔身连接螺丝必须拧紧。垂直度必须控制在千分之一之内。2、安装步骤：（1）安装底座：将底座的对角梁和半对角梁用销轴联接成X型，并安装在现浇好的混凝土基础上。（2）塔身第一节架安装在底座X梁上。为保证塔机安装后，无风时的侧向垂直度为4/1000，必须做好第一节架的校正工作。安装好第一节架后，用销轴把四根塔身拉杆与第一节架底座连接好。（3）自升平台安装在第一节架顶部，将四个活动挂钩挂在横腹杆上。（4）将套架I节架及各部件组装好后，吊装到第一节架内，将活塞杆耳与油缸顶升梁铰点用销轴连第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页接好，再将内外塔连接件与第一节架用螺栓固定。（5）回转支承、上下回转支承架、回转机构平台、栏杆等部件组装好后，安装到套架一节架顶部。（6）塔顶节架用销轴与回转上支承架固定。（7）平衡臂在地面拼装后，装上起升机构、平衡臂拉杆、平台、挡风板、栏杆等部件，然后将平衡臂吊起，用销轴与回转上支承架连接固定，然后将臂上拉杆与塔顶上拉杆用销轴联接好后放平平衡臂装上部分平衡重。（8）臂架可根据施工需要安装一定长度。装上变幅小车和小车牵引机构，连接和穿绕变幅小车的钢丝绳，再将起重臂架拉杆装于臂架上。然后用吊车将起重臂吊起使臂根铰点与回转上支承的铰点用销轴连接...
