（精品）全国近三年高三物理高考真题及分项解析—【考点12】电场强度 电场线全国通用VIP免费

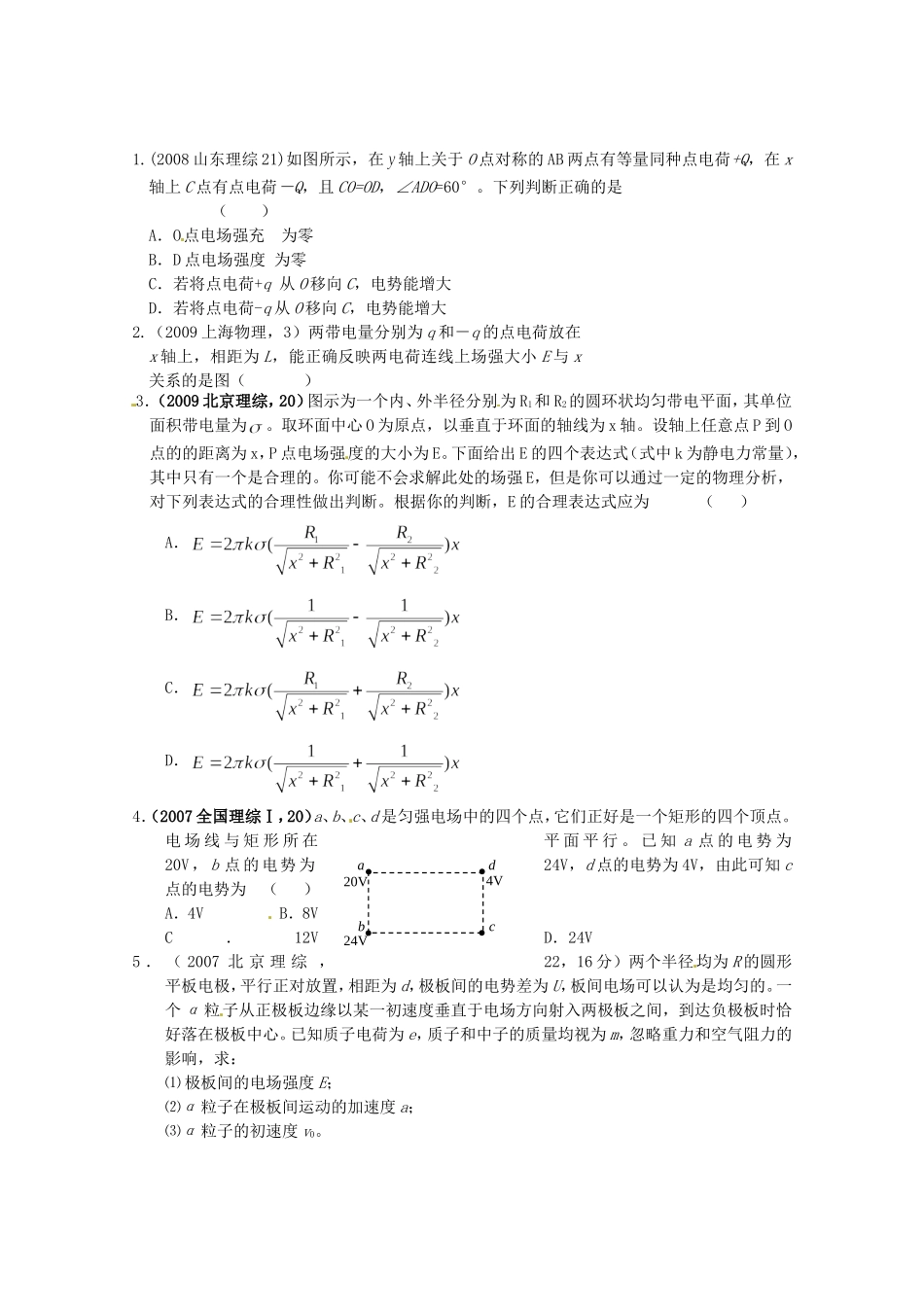

1.(2008山东理综21)如图所示，在轴上关于O点对称的AB两点有等量同种点电荷+Q，在x轴上C点有点电荷－Q，且CO=OD，∠ADO=60°。下列判断正确的是（）A．O点电场强充为零[来源:学,科,网Z,X,X,K]B．D点电场强度为零C．若将点电荷+q从O移向C，电势能增大D．若将点电荷-q从O移向C，电势能增大2.（2009上海物理，3）两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图（）3．（2009北京理综，20）图示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为。取环面中心O为原点，以垂直于环面的轴线为x轴。设轴上任意点P到O点的的距离为x，P点电场强度的大小为E。下面给出E的四个表达式（式中k为静电力常量），其中只有一个是合理的。你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，E的合理表达式应为（）[来源:学科网]A．B．C．D．4．（2007全国理综Ⅰ，20）a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。电场线与矩形所在平面平行。已知a点的电势为20V，b点的电势为24V，d点的电势为4V，由此可知c点的电势为（）A．4VB．8VC．12VD．24V5．（2007北京理综，22，16分）两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是均匀的。一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心。已知质子电荷为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求：⑴极板间的电场强度E；⑵α粒子在极板间运动的加速度a；⑶α粒子的初速度v0。abdc20V24V4V高考真题答案与解析物理【考点12】电场强度电场线1．【答案】B、D【解析】本体考查电场强度矢量的叠加及电场力做功与电势能变化的关系，空间中任何一点的场强都是三个点电荷在该点产生场强的矢量和。A、B两个+Q在O点的场强矢量和为0，所以O点的场强等于C点在O点产生的场强（不为零），A项错误；A、B、C三点电荷在D点产生的场强如图24—8所示，大小相等，设EA=EB=EC=E，EA、EB的矢量和沿轴正方向，大小也等于E，EC方向沿轴负方向，故三个场强的矢量和为0，B项正确；在的区间，合场强方向沿轴负方向，所以将正电荷从O移向C，电场力做正功，电势能减小，将负电荷从O移向C，电场力做负功，电势能增加，C项错误，D项正确。2．【答案】A[来源:Zxxk.Com][来源:学科网ZXXK]【解析】由等量异种点电荷的电场强度的关系可知，在两电荷连线中点处电场强度最小，但不是零，从两点电荷向中点电场强度逐渐减小，因此A正确。3．【答案】B[来源:学&科&网Z&X&X&K]【解析】当R1=0时，对于A项而言E=0，此时带电圆环演变为带电圆面，中心轴线上一点的电场强度E>0，故A项错误；当x=0时，此时要求的场强为O点的场强，由对称性可知EO=0，对于C项而言，x=0时E为一定值，故C项错误。当x→∞时E→0，而D项中E→4πκσ故D项错误；所以正确选项只能为B。4．答案：B【解析】Uab=Udc，，解得8V5.【解析】⑴极间场强；[来源:学#科#网Z#X#X#K]⑵α粒子在极板间运动的加速度[来源:学*科*网Z*X*X*K][来源:学科网ZXXK]⑶由，得：
