中考物理一轮考点练习46《电磁作图》

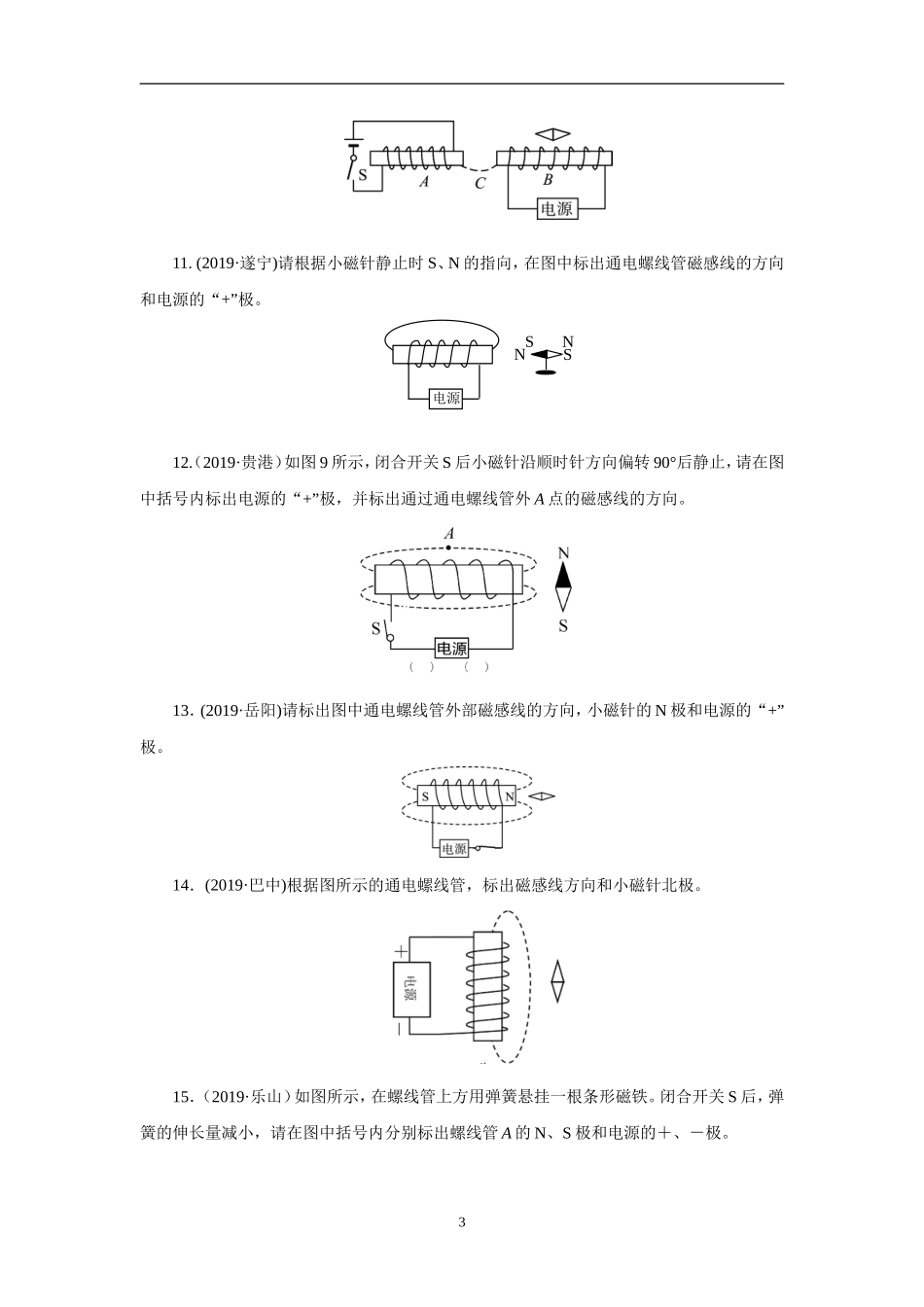

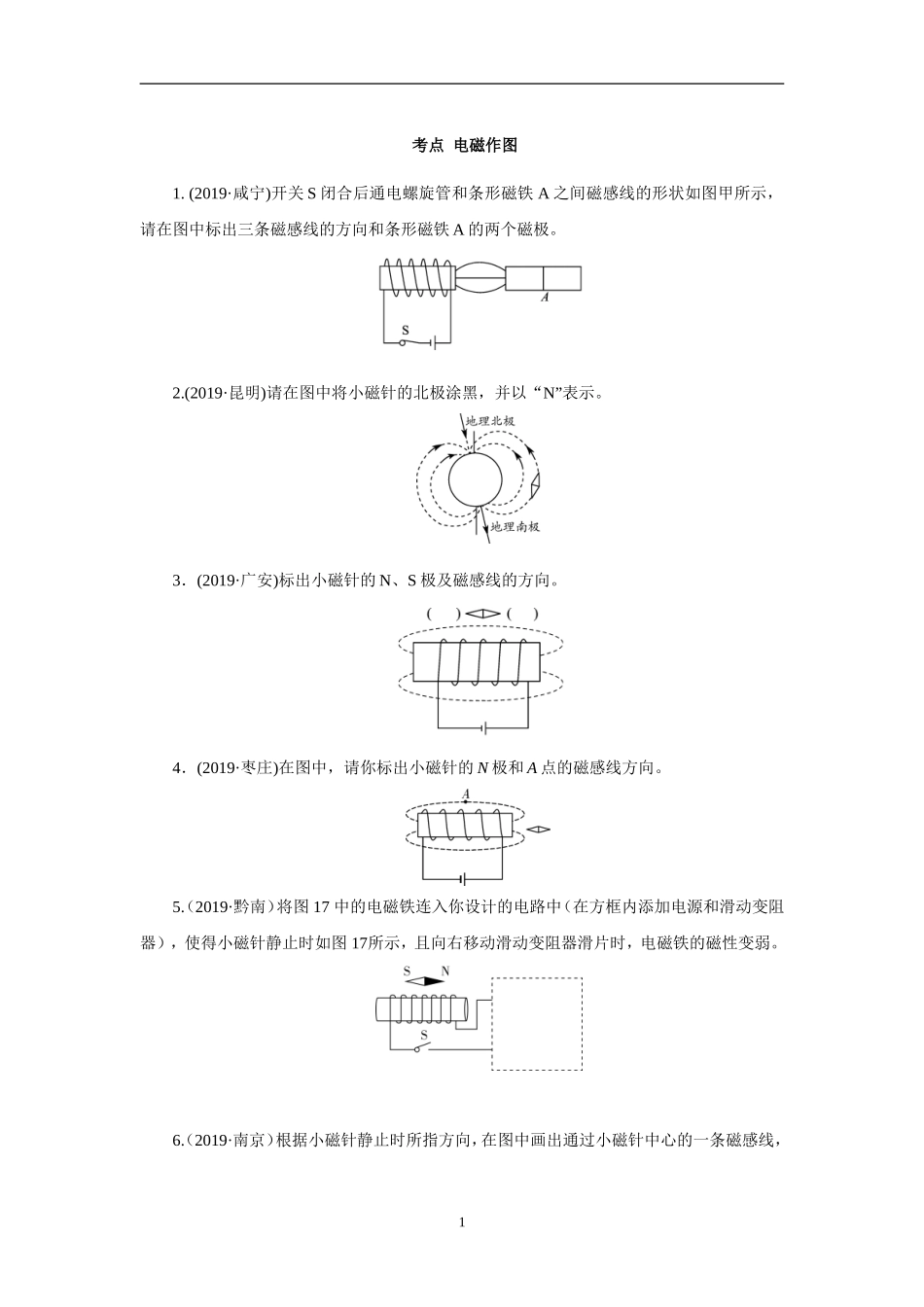

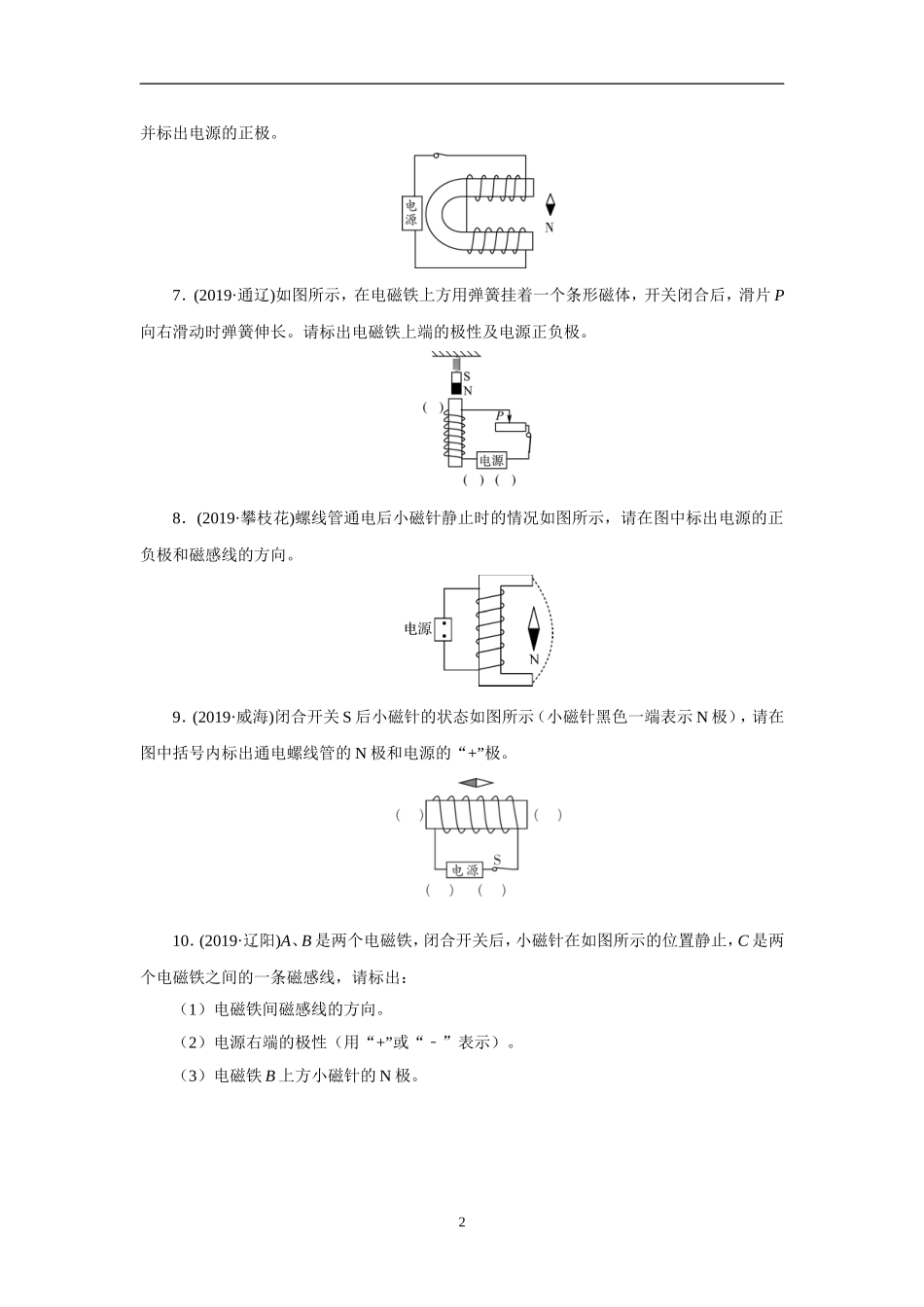

考点 电磁作图1. (2019·咸宁)开关 S 闭合后通电螺旋管和条形磁铁 A 之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁 A 的两个磁极。2.(2019·昆明)请在图中将小磁针的北极涂黑，并以“N”表示。3．(2019·广安)标出小磁针的 N、S 极及磁感线的方向。4．(2019·枣庄)在图中，请你标出小磁针的 N 极和 A 点的磁感线方向。5.（2019·黔南）将图 17 中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图 17所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。6.（2019·南京）根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，1并标出电源的正极。7．(2019·通辽)如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片 P向右滑动时弹簧伸长。请标出电磁铁上端的极性及电源正负极。8．(2019·攀枝花)螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。9．(2019·威海)闭合开关 S 后小磁针的状态如图所示（小磁针黑色一端表示 N 极），请在图中括号内标出通电螺线管的 N 极和电源的“+”极。10．(2019·辽阳)A、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。（2）电源右端的极性（用“+”或“﹣”表示）。（3）电磁铁 B 上方小磁针的 N 极。211. (2019·遂宁)请根据小磁针静止时 S、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。12.（2019·贵港）如图 9 所示，闭合开关 S 后小磁针沿顺时针方向偏转 90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外 A 点的磁感线的方向。13．(2019·岳阳)请标出图中通电螺线管外部磁感线的方向，小磁针的 N 极和电源的“+”极。14．(2019·巴中)根据图所示的通电螺线管，标出磁感线方向和小磁针北极。15．（2019·乐山）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关 S 后，弹簧的伸长量减小，请在图中括号内分别标出螺线管 A 的 N、S 极和电源的＋、－极。3电源SNSN16．（2019·德阳）如图所示，在图中标出静止在磁场中的小磁针的 N 极和通电螺线管磁感线的方向。17．(2019·鄂州)如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源...
