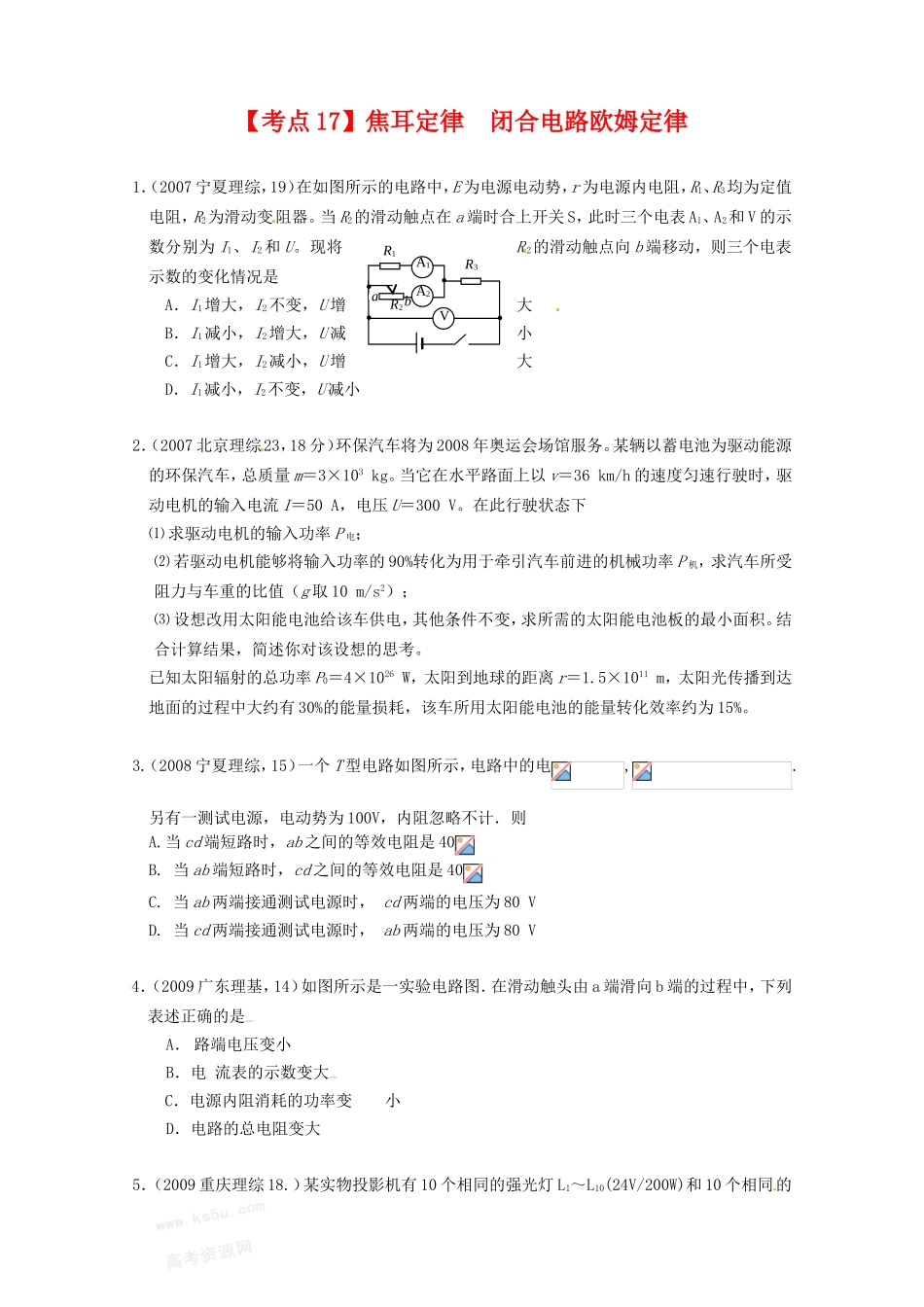

【考点17】焦耳定律闭合电路欧姆定律[来源:学。科。网Z。X。X。K]1．（2007宁夏理综，19）在如图所示的电路中，E为电源电动势，r为电源内电阻，R1、R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小2．（2007北京理综23，18分）环保汽车将为2008年奥运会场馆服务。某辆以蓄电池为驱动能源的环保汽车，总质量m＝3×103kg。当它在水平路面上以v＝36km/h的速度匀速行驶时，驱动电机的输入电流I＝50A，电压U＝300V。在此行驶状态下⑴求驱动电机的输入功率P电；⑵若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P机，求汽车所受阻力与车重的比值（g取10m/s2）；⑶设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积。结合计算结果，简述你对该设想的思考。已知太阳辐射的总功率P0＝4×1026W，太阳到地球的距离r＝1.5×1011m，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%。3.（2008宁夏理综，15）一个T型电路如图所示，电路中的电,.另有一测试电源，电动势为100V，内阻忽略不计．则A.当cd端短路时，ab之间的等效电阻是40B.当ab端短路时，cd之间的等效电阻是40C.当ab两端接通测试电源时，cd两端的电压为80VD.当cd两端接通测试电源时，ab两端的电压为80V4．（2009广东理基，14）如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是中学学科网A．路端电压变小B．电流表的示数变大中学学科网C．电源内阻消耗的功率变小D．电路的总电阻变大[来源:学科网ZXXK]5．（2009重庆理综18.）某实物投影机有10个相同的强光灯L1～L10(24V/200W)和10个相同的A1A2VR1R2R3ab指示灯X1～X10(220V/2W),将其连接在220V交流电源上，电路见题18图，若工作一段时间后，L2灯丝烧断，则（）[来源:学_科_网]A．X1的功率减小，L1的功率增大B．X1的功率增大，L1的功率增大C．X2功率增大，其它指示灯的功率减小D．X2功率减小，其它指示灯的功率增大[来源:学#科#网]6．（2009广东物理10.）如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则下列表述正确的是[来源:学科网]A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大高考真题答案与解析[来源:学科网ZXXK][来源:学+科+网]物理[来源:学#科#网Z#X#X#K]【考点17】焦耳定律闭合电路欧姆定律[来源:学&科&网]1．【答案】B【解析】根据“并同串反”的规律，将R2的滑动触点向b端移动，电阻变小，I2增大，I1减小，U减小。2．【解析】⑴驱动电机的输入功率⑵在匀速行驶时汽车所受阻力与车重之比。⑶当阳光垂直电磁板入射式，所需板面积最小，设其为S，距太阳中心为r的球面面积若没有能量的损耗，太阳能电池板接受到的太阳能功率为，则设太阳能电池板实际接收到的太阳能功率为P，[来源:学科网ZXXK]由于，所以电池板的最小面积分析可行性并提出合理的改进建议。3．【答案】AC【解析】画出等效电路图，根据串并联知识，求出串并联电阻大小【易错提醒】如果电阻不通电流时可以看作导线，比如当ab接电源时，电阻作为导线起连接作用．4．【答案】A【解析】当滑片向b端滑动时，接入电路中的电阻减少，使得总电阻减小D错.根据，可知总电流在增加，根据闭合电路中的欧姆定律有，可知路端电压在减小，A对.流过电流表的示数为，可知电流在减小，B错.根据，可知内阻消耗的功率在增大，C错.5．【答案】C[来源:Z§xx§k.Com]【解析】显然L1和X1并联、L2和X2并联…然后他们再串联接在220V交流电源上，L2灯丝烧断，则总电阻变大、电路中电流I减小，又L1和X1并联的电流分配关系不变，则X1和L1的电流都减小、功率都减小，同理可知除X2和L2外各灯功率都减小，A、B均错；由于I减小，各并联部分的电压都减小，交流电源电压不变，则X2上电压增大，根...
