原料上料除尘系统施工方案VIP免费

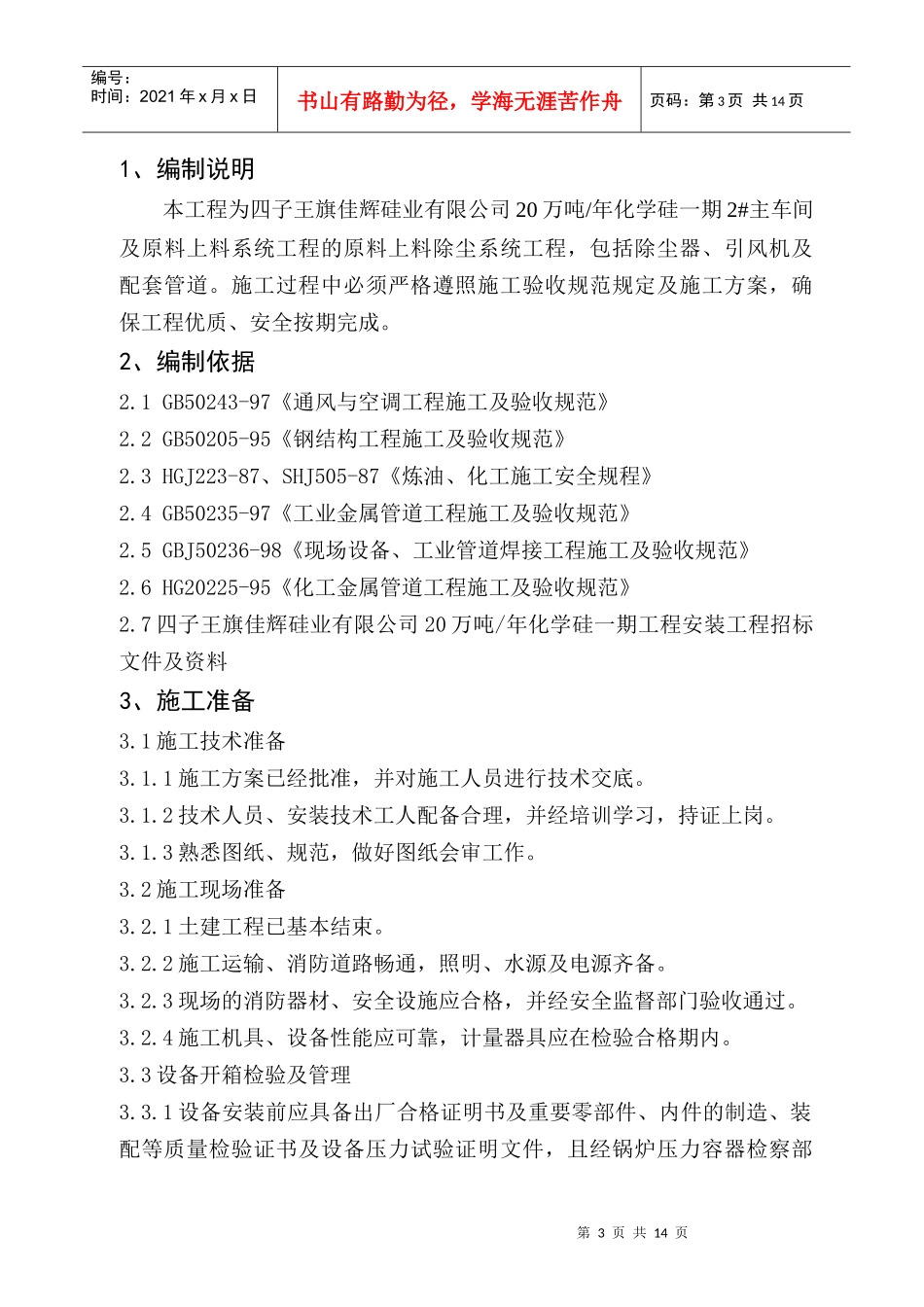

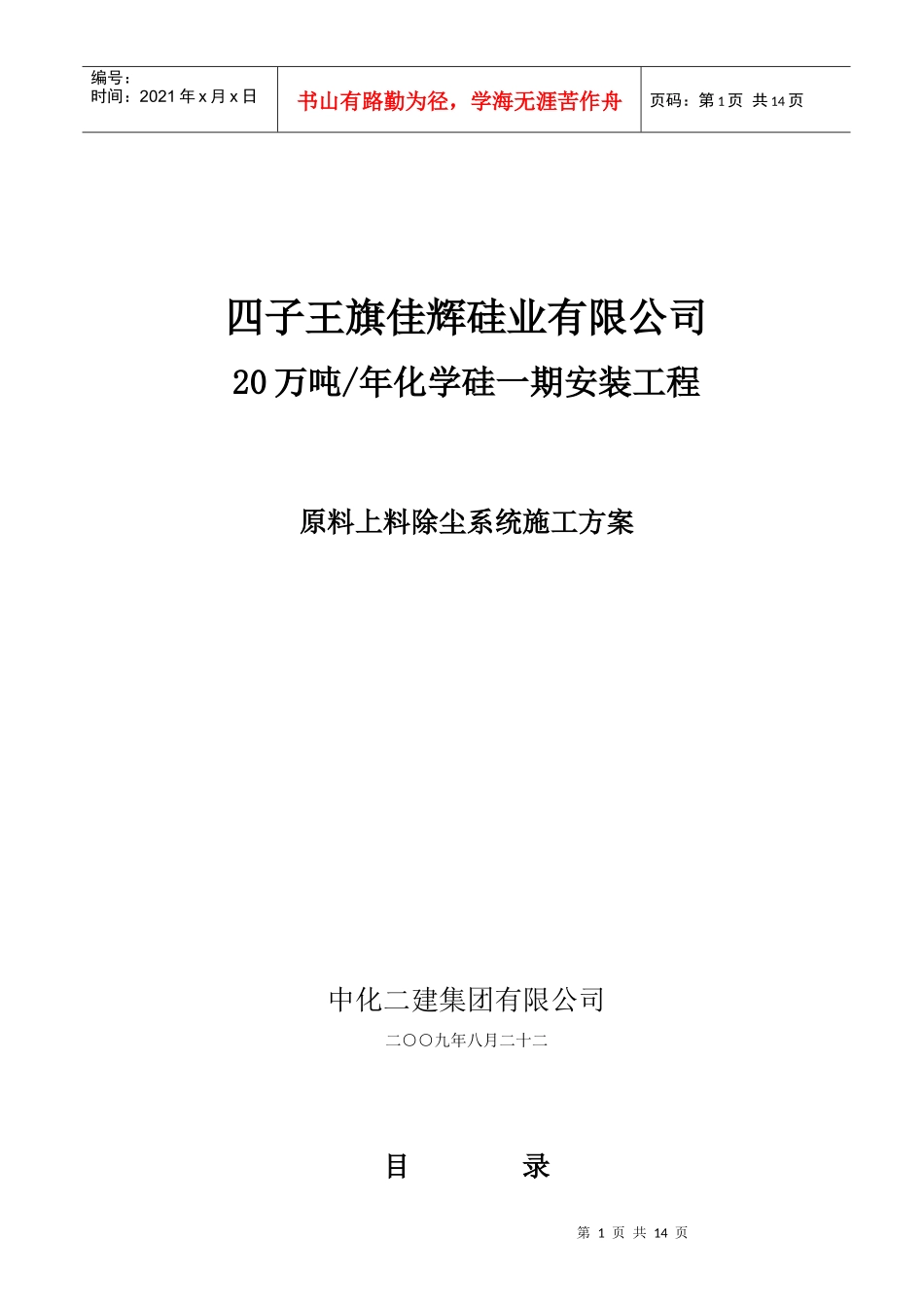

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页四子王旗佳辉硅业有限公司20万吨/年化学硅一期安装工程原料上料除尘系统施工方案中化二建集团有限公司二○○九年八月二十二目录第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1、编制说明2、编制依据3、施工准备4、除尘器和引风机安装5、管道安装6、施工技术措施及质量管理措施7、安全保证措施8、环境管理措施9、劳动力组织10、主要施工机具第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1、编制说明本工程为四子王旗佳辉硅业有限公司20万吨/年化学硅一期2#主车间及原料上料系统工程的原料上料除尘系统工程，包括除尘器、引风机及配套管道。施工过程中必须严格遵照施工验收规范规定及施工方案，确保工程优质、安全按期完成。2、编制依据2.1GB50243-97《通风与空调工程施工及验收规范》2.2GB50205-95《钢结构工程施工及验收规范》2.3HGJ223-87、SHJ505-87《炼油、化工施工安全规程》2.4GB50235-97《工业金属管道工程施工及验收规范》2.5GBJ50236-98《现场设备、工业管道焊接工程施工及验收规范》2.6HG20225-95《化工金属管道工程施工及验收规范》2.7四子王旗佳辉硅业有限公司20万吨/年化学硅一期工程安装工程招标文件及资料3、施工准备3.1施工技术准备3.1.1施工方案已经批准，并对施工人员进行技术交底。3.1.2技术人员、安装技术工人配备合理，并经培训学习，持证上岗。3.1.3熟悉图纸、规范，做好图纸会审工作。3.2施工现场准备3.2.1土建工程已基本结束。3.2.2施工运输、消防道路畅通，照明、水源及电源齐备。3.2.3现场的消防器材、安全设施应合格，并经安全监督部门验收通过。3.2.4施工机具、设备性能应可靠，计量器具应在检验合格期内。3.3设备开箱检验及管理3.3.1设备安装前应具备出厂合格证明书及重要零部件、内件的制造、装配等质量检验证书及设备压力试验证明文件，且经锅炉压力容器检察部第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页门、业主或订货单位监检确认。3.3.2设备的开箱检验应在有关人员的参加下，按照装箱清单进行，检验结果应签字认可。3.3.3设备及其备件、附件应妥善保管。4、除尘器和引风机安装4.1设备基础验收及处理4.1.1设备安装前应对基础进行中间交接，交方应提供基础测量报告、基础标高和中心线标记，重要设备基础应有沉降观察点。4.1.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷；预埋地脚螺栓的螺纹应无损坏、锈蚀，具有保护措施。4.1.3设备安装前，应对基础进行复查，其允许偏差应符合规范要求。4.1.4设备安装前，应对基础进行修整，并铲好麻面，放置垫铁处应铲平，其允许偏差符合规范，预留地脚螺栓孔内的杂物应清除干净。4.2容器内件安装4.2.1容器内件必须符合设计要求,并有出厂合格证书等技术文件,内件应妥善保管。4.2.2内件安装前应清除油污等杂物,对零部件应编注序号以便安装。4.3附件的安装:梯子、栏杆、平台及其它附件的安装应按有关规范及设计图纸施工。4.4设备吊装就位4.4.1安装前应按技术文件要求画定安装基准线及定位基准标记。4.4.2安装前应对设备及其附件进行检查，不得有损坏或锈蚀；检查设备的方位标记、重心标记及吊挂点应满足安装要求；立式设备还应检查纵向中心线是否清晰正确，应在上、中、下三点有明显标记。4.4.3核对设备底座的地脚螺栓孔距离尺寸，应与基础的地脚螺栓位置或预留地脚螺栓孔位置相一致。4.4.4禁止在禁焊的设备上焊接吊耳、临时支承物等附加物。4.4.5设备的吊装，应根据设备重量、安装位置及现场情况采用适合吨第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页位的汽车起重机或利用框架卷扬机进行。（安装时标根据设备的不同情况，分别编制吊装方案）。4.4.6吊装时，应遵守《化工工程建设起重施工规范》HGJ201—83的规定还必须遵守该起重机械的操作规程。4.4.7正式吊装前应进行试吊，并检查全部机具，...
