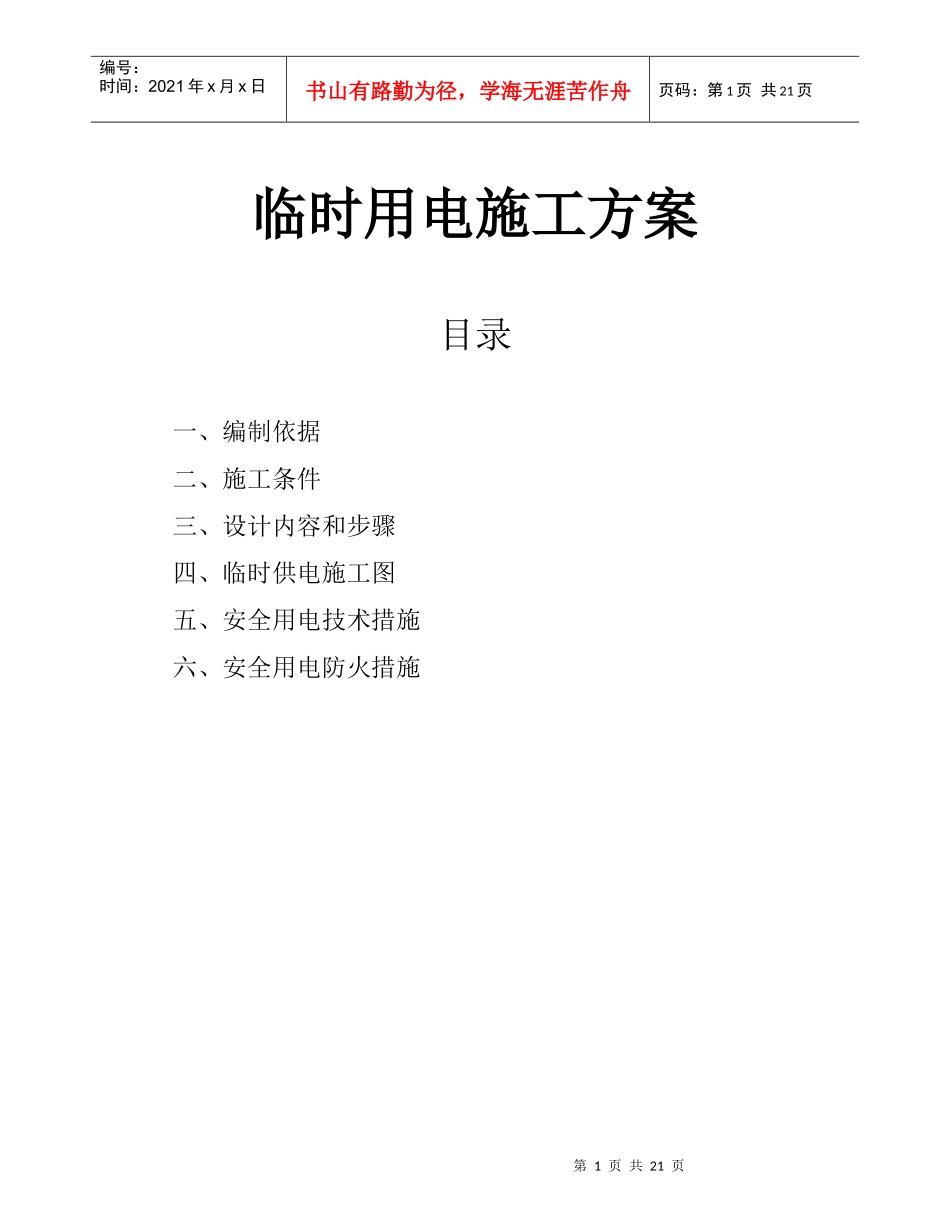

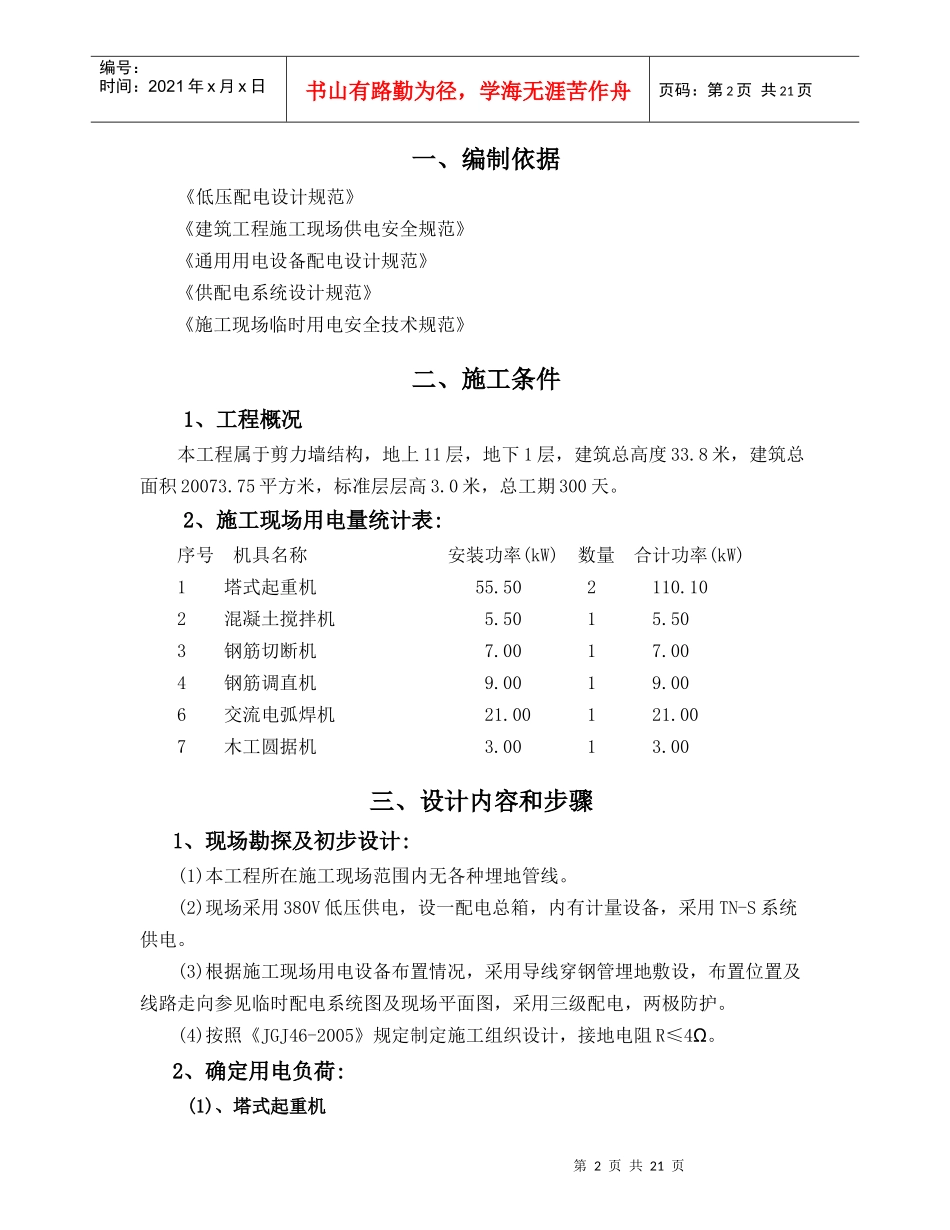

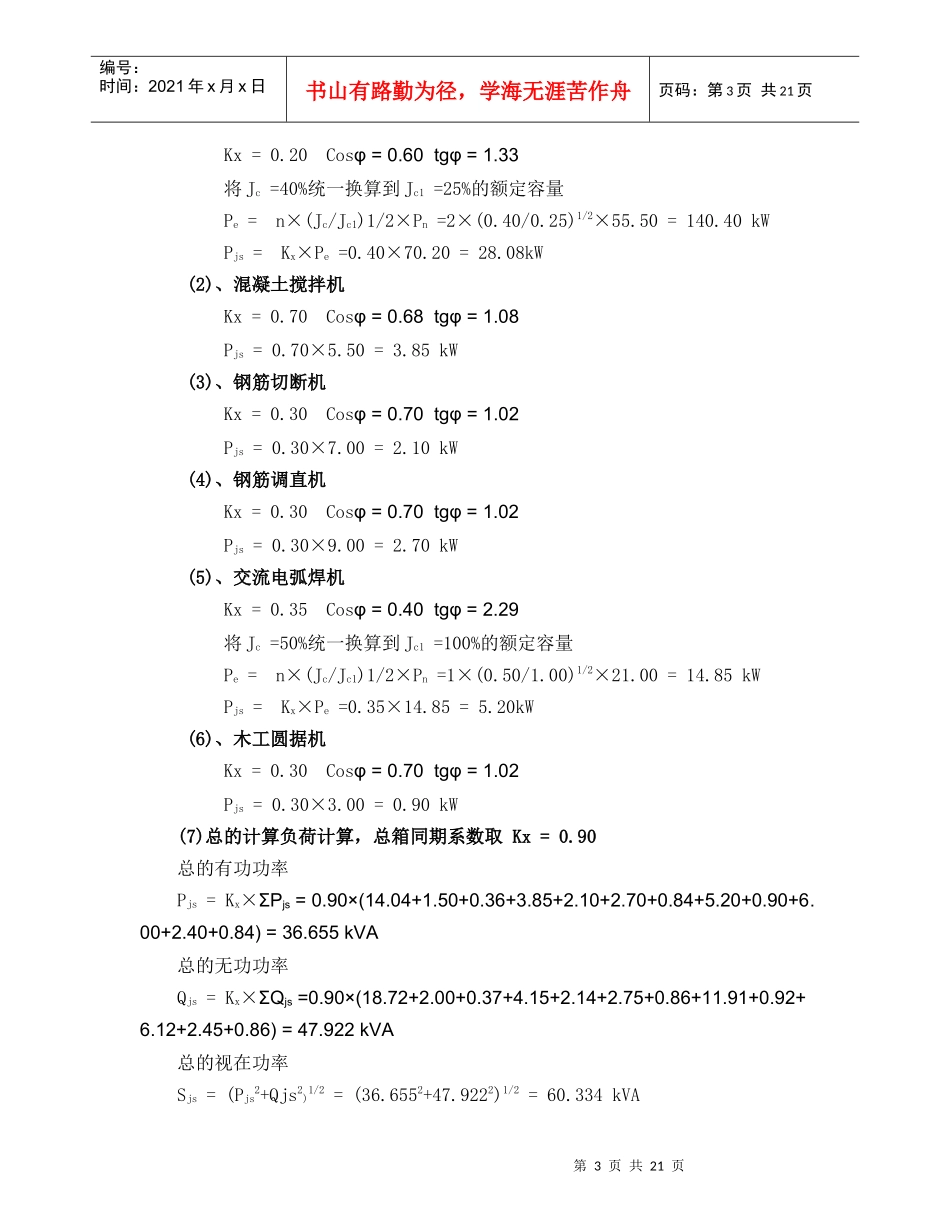

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页临时用电施工方案目录一、编制依据二、施工条件三、设计内容和步骤四、临时供电施工图五、安全用电技术措施六、安全用电防火措施第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、编制依据《低压配电设计规范》《建筑工程施工现场供电安全规范》《通用用电设备配电设计规范》《供配电系统设计规范》《施工现场临时用电安全技术规范》二、施工条件1、工程概况本工程属于剪力墙结构，地上11层，地下1层，建筑总高度33.8米，建筑总面积20073.75平方米，标准层层高3.0米，总工期300天。2、施工现场用电量统计表:序号机具名称安装功率(kW)数量合计功率(kW)1塔式起重机55.502110.102混凝土搅拌机5.5015.503钢筋切断机7.0017.004钢筋调直机9.0019.006交流电弧焊机21.00121.007木工圆据机3.0013.00三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.40/0.25)1/2×55.50=140.40kWPjs=Kx×Pe=0.40×70.20=28.08kW(2)、混凝土搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×5.50=3.85kW(3)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(4)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW(5)、交流电弧焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×21.00=14.85kWPjs=Kx×Pe=0.35×14.85=5.20kW(6)、木工圆据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(7)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(14.04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84)=36.655kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86)=47.922kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(36.6552+47.9222)1/2=60.334kVA第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页总的计算电流计算Ijs=Sjs/(1.732×Ue)=60.334/(1.732×0.38)=91.670A3、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=91.670A，查表得室外架空线路40°C时铝芯塑料绝缘导线BLV-4×50+1×25，其安全载流量为102.77A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ20-160/3，其脱扣器整定电流值为Ir=130.00A。(3)选择总箱中漏电保护器：DZ10L-100/3。4、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.20Cosφ=0.60tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.20×70.20/(1.732×0.38×0.60)=35.55ii)选择导线选择BLV-4×10+1×6，穿焊接钢管时其安全载流量为34.79A。iii)选择电气设备选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40.00A。漏电保护器为DZ10L-100/3。(2)、1号分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择i)Ijs=35.55Aii)选择导线选...
