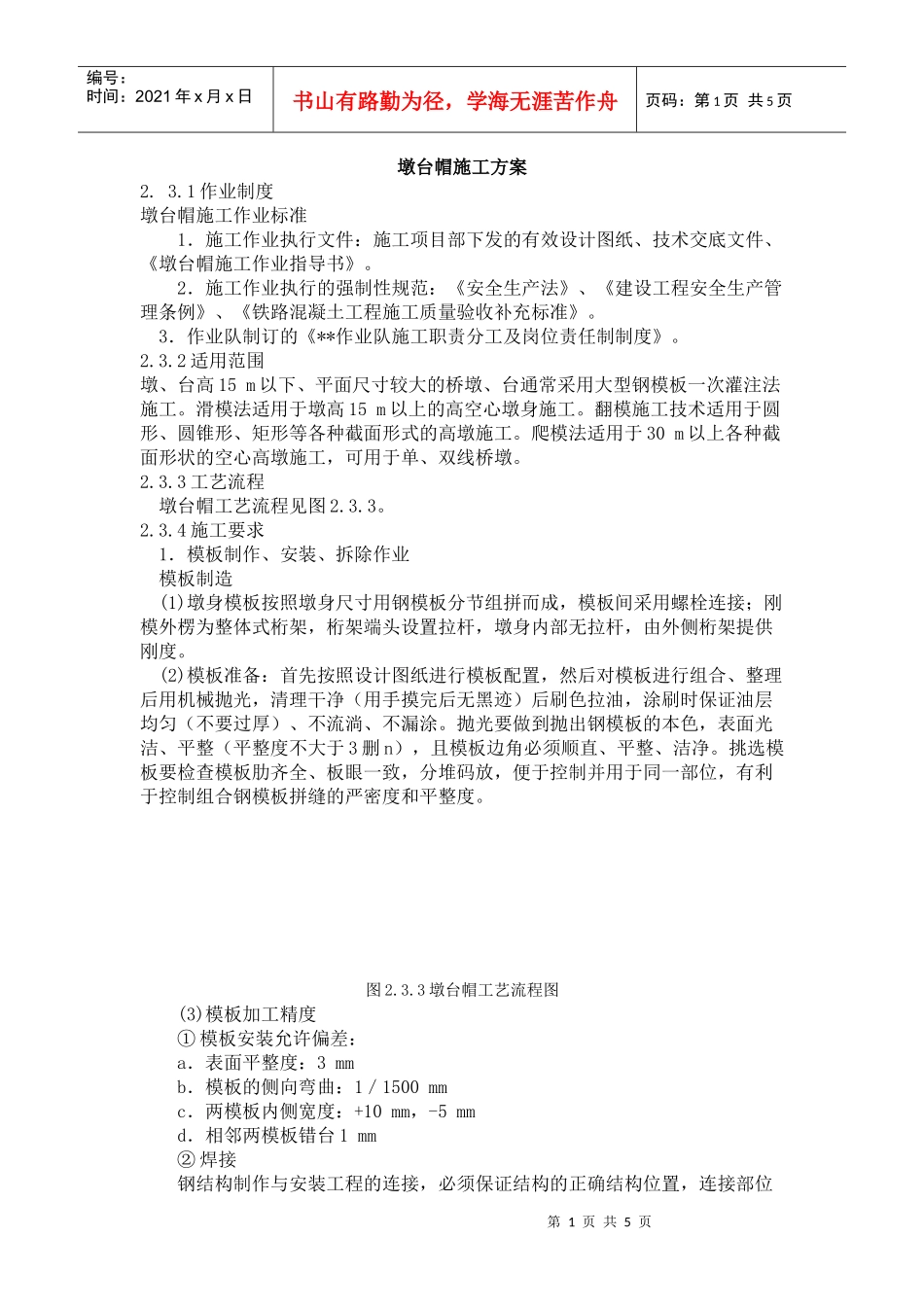

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页墩台帽施工方案2.3.1作业制度墩台帽施工作业标准1．施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《墩台帽施工作业指导书》。2．施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》。3．作业队制订的《**作业队施工职责分工及岗位责任制制度》。2.3.2适用范围墩、台高15m以下、平面尺寸较大的桥墩、台通常采用大型钢模板一次灌注法施工。滑模法适用于墩高15m以上的高空心墩身施工。翻模施工技术适用于圆形、圆锥形、矩形等各种截面形式的高墩施工。爬模法适用于30m以上各种截面形状的空心高墩施工，可用于单、双线桥墩。2.3.3工艺流程墩台帽工艺流程见图2.3.3。2.3.4施工要求1．模板制作、安装、拆除作业模板制造(1)墩身模板按照墩身尺寸用钢模板分节组拼而成，模板间采用螺栓连接；刚模外楞为整体式桁架，桁架端头设置拉杆，墩身内部无拉杆，由外侧桁架提供刚度。(2)模板准备：首先按照设计图纸进行模板配置，然后对模板进行组合、整理后用机械抛光，清理干净（用手摸完后无黑迹）后刷色拉油，涂刷时保证油层均匀（不要过厚）、不流淌、不漏涂。抛光要做到抛出钢模板的本色，表面光洁、平整（平整度不大于3删n），且模板边角必须顺直、平整、洁净。挑选模板要检查模板肋齐全、板眼一致，分堆码放，便于控制并用于同一部位，有利于控制组合钢模板拼缝的严密度和平整度。图2.3.3墩台帽工艺流程图(3)模板加工精度①模板安装允许偏差：a．表面平整度：3mmb．模板的侧向弯曲：1／1500mmc．两模板内侧宽度：+10mm，-5mmd．相邻两模板错台1mm②焊接钢结构制作与安装工程的连接，必须保证结构的正确结构位置，连接部位第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页有足够的强度和稳定性。焊缝缺陷分级(mm)a．未焊满：每100.0焊逢内缺陷总长≤25.0b．咬边：≤0.1t且≤1．O，长度不限c．裂纹：不允许d．电弧擦伤：不允许e．接头不良：缺口深度≤0．1t且≤1．0，每m焊缝不超过一处f．焊瘤：不允许g．表面夹渣：深≤0．2t，长≤0.5t且≤20h．表面气孔：每50.0长度焊缝内允许直径≤0．4t且≤3．0气孔两个③边缘加工及制孔质量要求a．宽度及长度：土10mmb．加工边直线度：L/3000且不大于2．Ommc．加工面垂直度：0.025t且不大于0.5mm④螺栓制孔允许偏差(mm)a．直径：+1.0，0b．圆度：2.0c．垂直度：0.03t且不大于2.0d．同组内任意两孔间距：±1.O⑤连接组装缝隙(mm)：±1.5(4)模板安装完毕后，检查一遍拉杆、螺栓是否紧固，模板拼缝及下口是否严密，自检合格后报检验。(5)模板拆除：拆模应在混凝土强度能保证其表面及棱角不因拆除模板而受损时方可进行，大体积混凝土模板拆除应在养护期后进行。拆模应遵循“先搭后拆、后搭先拆”的原则，从上到下的顺序进行，拆除时不可整片拆下。模板、脚手管及扣件拆除完成后及时清理、分类码放整齐，退回周转库。(6)模板施工注意事项：①垫层施工一定要平，控制在-10—+5mm之间，若平整度不够，支模以前要用砂浆找平模板底脚。②为防止模板缝漏浆，在模板底脚用水泥砂浆封堵，模板拼缝间夹双面胶（粘双面胶一定要平直），严禁在没有对拉螺栓的部位用带眼的模板。③模板在安装前必须进行机械抛光，抛光后清理干净，用手摸完无黑迹④在混凝土浇筑前，用空压机吹干净模板内灰尘，对于模板上所粘灰尘，用棉布擦干净。⑤模板的加工精度要严格检查，确保基础的外形尺寸。⑥模板接缝螺栓要上满，并设置足够的外撑，保证模板的整体稳定性。2．钢筋制作、安装作业(1)原材料的技术要求①非预应力钢筋，应符合《钢筋混凝土用热轧带肋钢筋》(GB1499-1998)，《钢筋混凝土用热轧光圆钢筋》(GB13013-91)，《低碳钢热轧圆盘条》(GB/T701-1997)的有关规定。各种规格钢筋其机械性能应符合表2.3.4-1规定：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页表2.3.4-1各种规格钢筋机械性能钢筋类别抗拉强度σb（M...
