出口用钛及钛合金棒材B348VIP免费

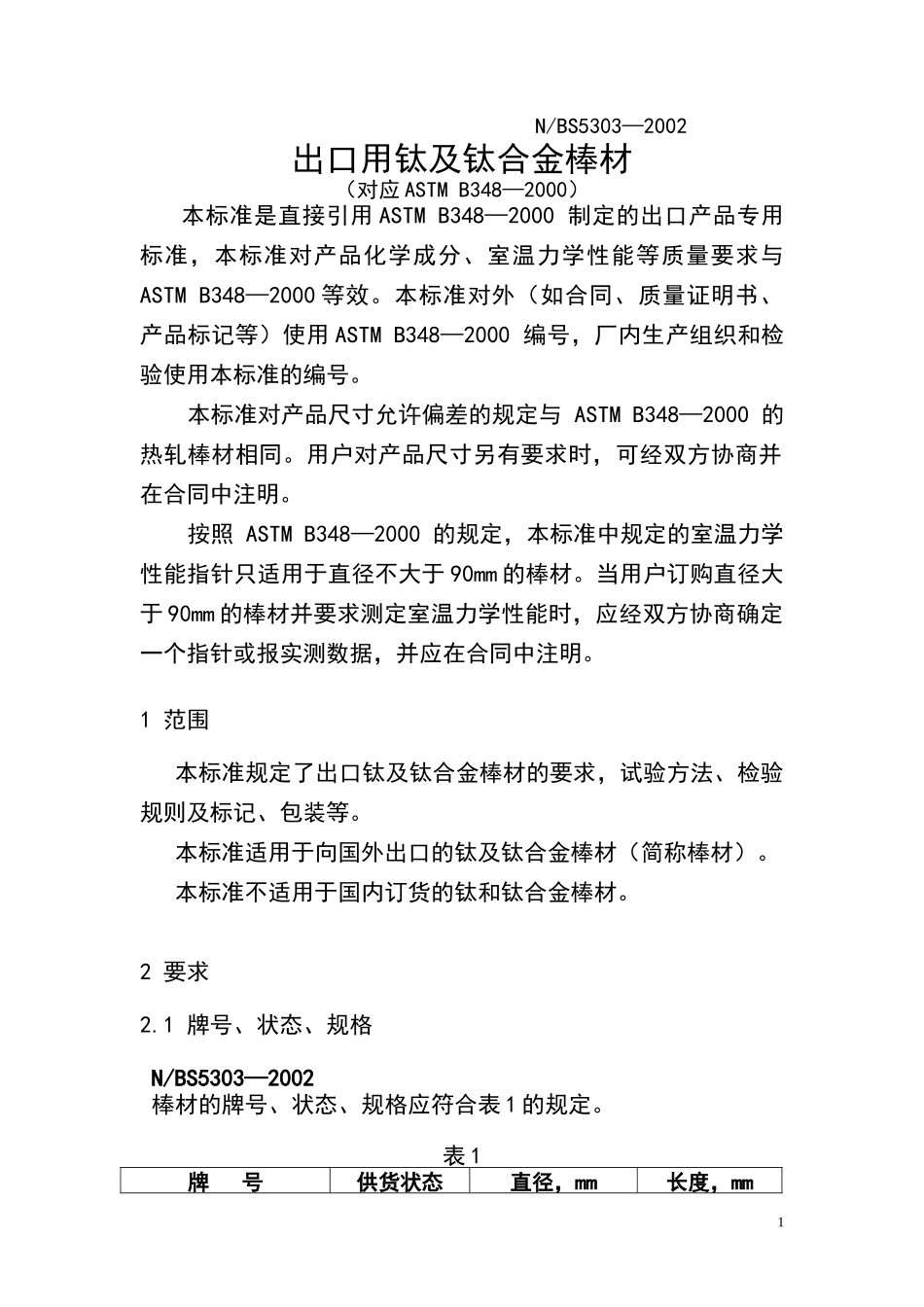

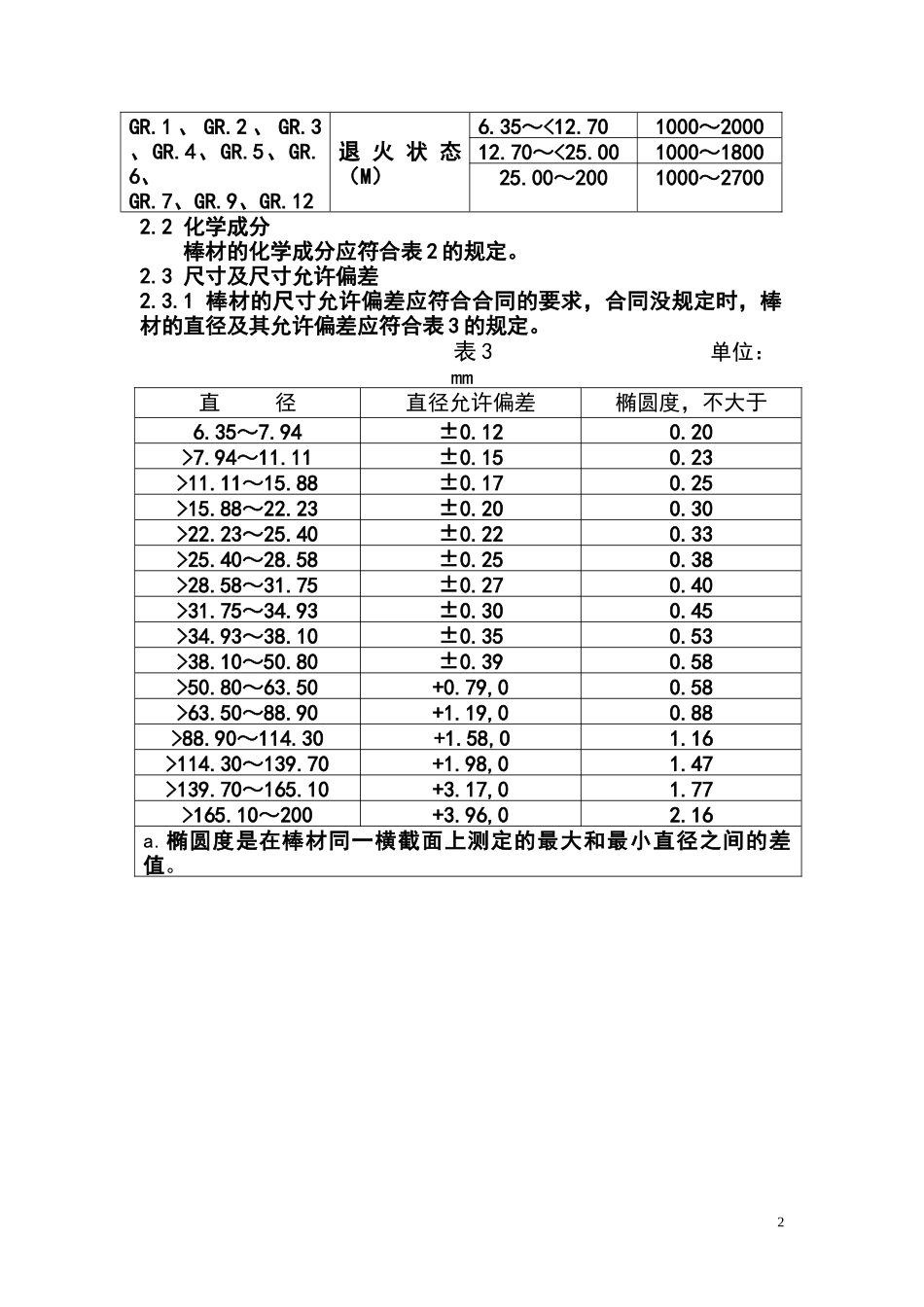

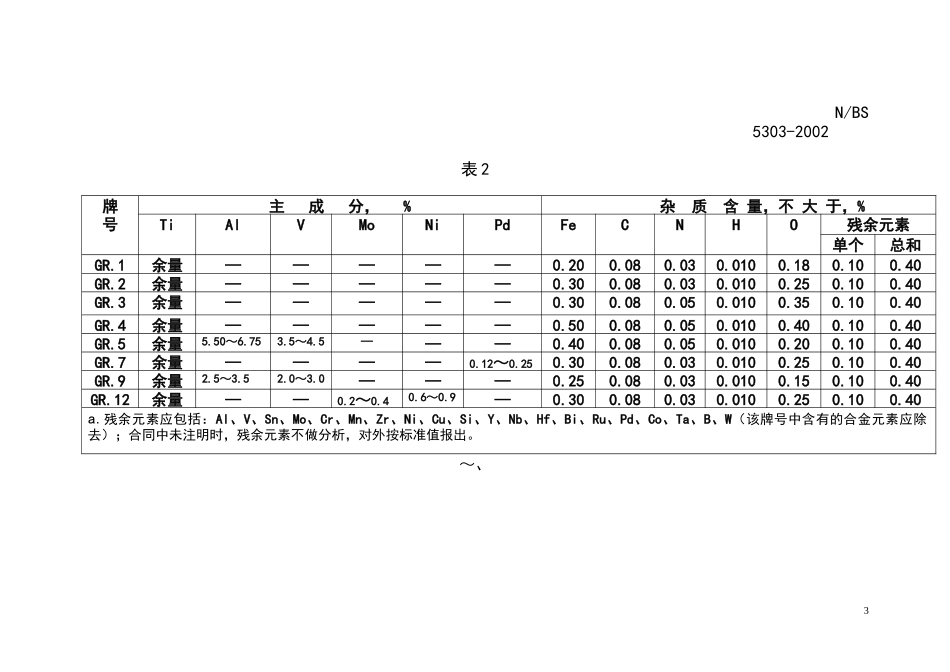

N/BS5303—2002出口用钛及钛合金棒材（对应ASTMB348—2000）本标准是直接引用ASTMB348—2000制定的出口产品专用标准，本标准对产品化学成分、室温力学性能等质量要求与ASTMB348—2000等效。本标准对外（如合同、质量证明书、产品标记等）使用ASTMB348—2000编号，厂内生产组织和检验使用本标准的编号。本标准对产品尺寸允许偏差的规定与ASTMB348—2000的热轧棒材相同。用户对产品尺寸另有要求时，可经双方协商并在合同中注明。按照ASTMB348—2000的规定，本标准中规定的室温力学性能指针只适用于直径不大于90mm的棒材。当用户订购直径大于90mm的棒材并要求测定室温力学性能时，应经双方协商确定一个指针或报实测数据，并应在合同中注明。1范围本标准规定了出口钛及钛合金棒材的要求，试验方法、检验规则及标记、包装等。本标准适用于向国外出口的钛及钛合金棒材（简称棒材）。本标准不适用于国内订货的钛和钛合金棒材。2要求2.1牌号、状态、规格N/BS5303—2002棒材的牌号、状态、规格应符合表1的规定。表1牌号供货状态直径，mm长度，mm1GR.1、GR.2、GR.3、GR.4、GR.5、GR.6、GR.7、GR.9、GR.12退火状态（M）6.35～<12.701000～200012.70～<25.001000～180025.00～2001000～27002.2化学成分棒材的化学成分应符合表2的规定。2.3尺寸及尺寸允许偏差2.3.1棒材的尺寸允许偏差应符合合同的要求，合同没规定时，棒材的直径及其允许偏差应符合表3的规定。表3单位：mm直径直径允许偏差椭圆度，不大于6.35～7.94±0.120.20>7.94～11.11±0.150.23>11.11～15.88±0.170.25>15.88～22.23±0.200.30>22.23～25.40±0.220.33>25.40～28.58±0.250.38>28.58～31.75±0.270.40>31.75～34.93±0.300.45>34.93～38.10±0.350.53>38.10～50.80±0.390.58>50.80～63.50+0.79,00.58>63.50～88.90+1.19,00.88>88.90～114.30+1.58,01.16>114.30～139.70+1.98,01.47>139.70～165.10+3.17,01.77>165.10～200+3.96,02.16a.椭圆度是在棒材同一横截面上测定的最大和最小直径之间的差值。2N/BS5303-2002表2牌号主成分，%杂质含量，不大于，%TiAlVMoNiPdFeCNHO残余元素单个总和GR.1余量—————0.200.080.030.0100.180.100.40GR.2余量—————0.300.080.030.0100.250.100.40GR.3余量—————0.300.080.050.0100.350.100.40GR.4余量—————0.500.080.050.0100.400.100.40GR.5余量5.50～6.753.5～4.5———0.400.080.050.0100.200.100.40GR.7余量————0.12～0.250.300.080.030.0100.250.100.40GR.9余量2.5～3.52.0～3.0———0.250.080.030.0100.150.100.40GR.12余量——0.2～0.40.6～0.9—0.300.080.030.0100.250.100.40a.残余元素应包括：Al、V、Sn、Mo、Cr、Mn、Zr、Ni、Cu、Si、Y、Nb、Hf、Bi、Ru、Pd、Co、Ta、B、W（该牌号中含有的合金元素应除去）；合同中未注明时，残余元素不做分析，对外按标准值报出。～、3N/BS5303-20022.3.2棒材的定尺或倍尺在不定尺长度范围内。定尺长度的允许偏差为+10mm（直径大于120mm时为+15mm，0mm）；倍尺长度还应计入棒材切断时的切口量，每一切口量为5mm。定尺或倍尺长度应在合同中注明。2.3.3棒材两端应锯切平整，切斜应不大于5mm。2.3.4棒材应平直，在任意1524mm长度上的弯曲度应不大于3.18mm，总长度上的弯曲度应不大于2.08X总长度（米数）mm。2.3.5任一种规格棒材的交货重量均应不超出其理论重量的10%。合同中另有要求时，应按合同的规定执行。2.4力学性能名义直径不大于90mm的棒材的室温力学性能应符合表4的规定。名义直径大于90mm的棒材的室温力学性能，用户要求时，其指标应经双方协商确定或报实测数据，但必须在合同中注明；用户不要求或在合同中未注明时，则不测定室温力学性能。表4牌号状态室温力学性能不小于σbMPa(Ksi)σ0.2MPa(Ksi)δ4D%ψ%GR.1退火（M）241（35）172（25）2430GR.2345（50）276（40）2030GR.3448（65）379（55）1830GR.4552（80）483（70）1525GR.5896（130）827（120）1025GR.7345（50）276（40）2030GR.9621（90）483（70）1525GR.12483（70）345（5018254）N/BS5303-2002.2.5超声波探伤2.5.1合同中对棒材超声波(经双方协商)又要...
