临江新天地脚手架专项施工方案VIP免费

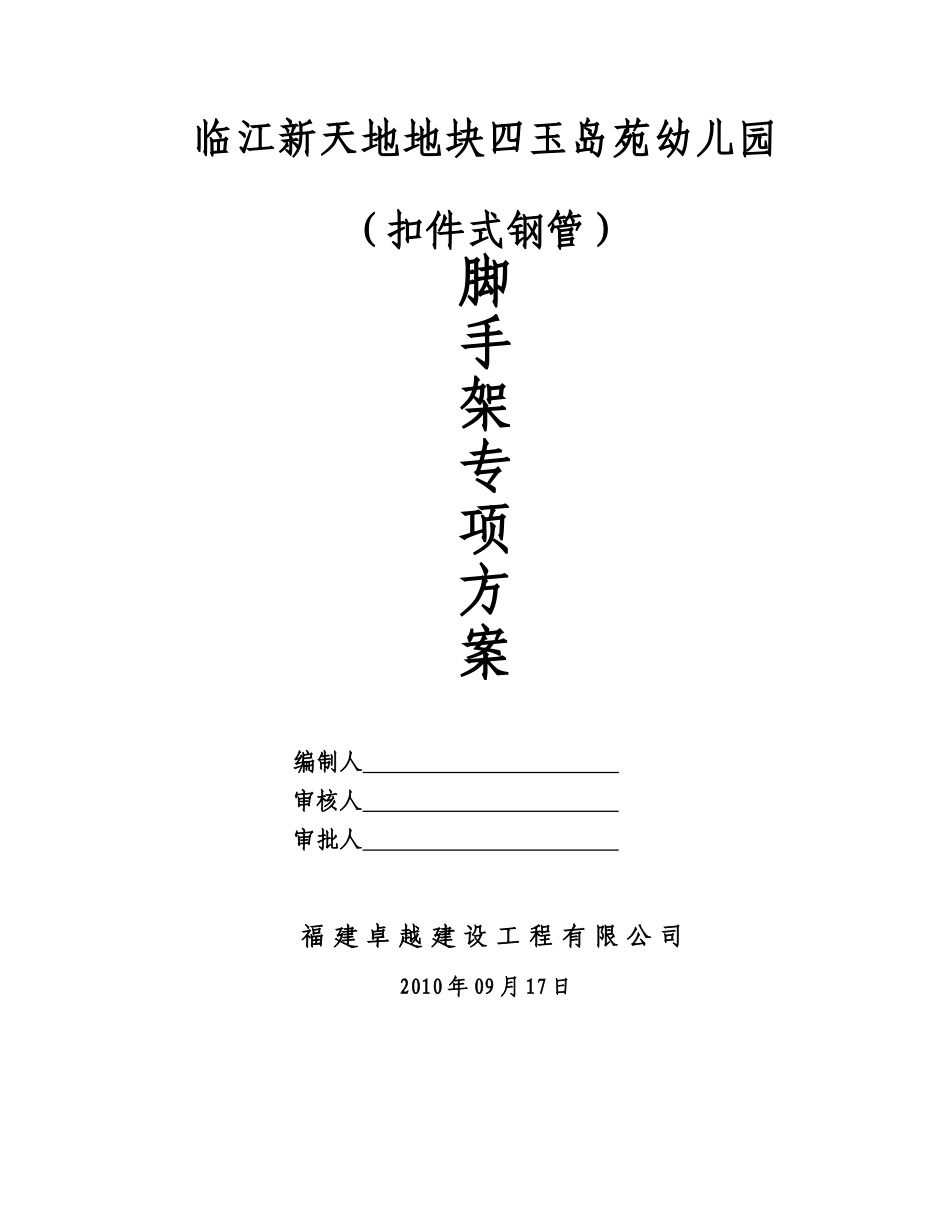

临江新天地脚手架专项施工方案_第1页
1/42

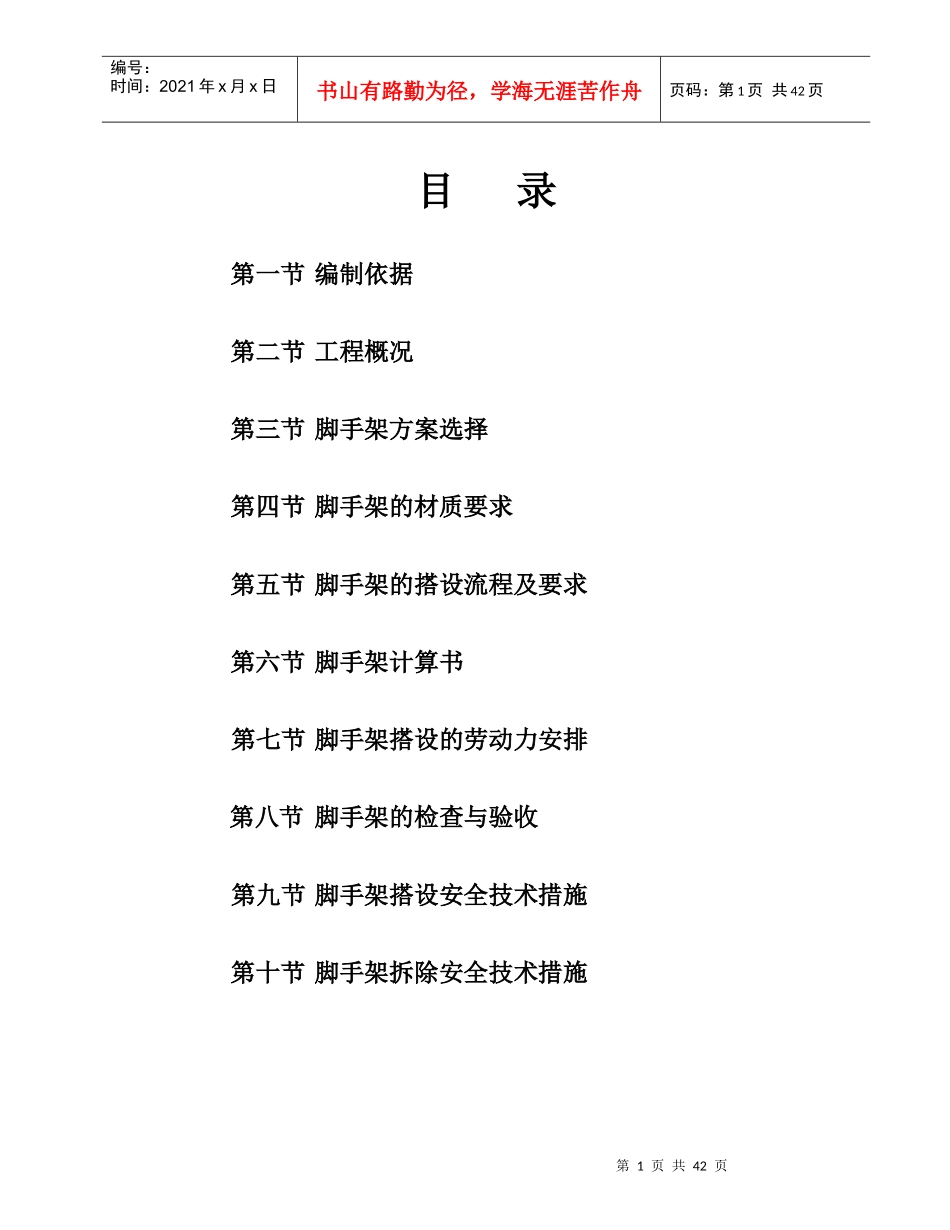

临江新天地脚手架专项施工方案_第2页
2/42

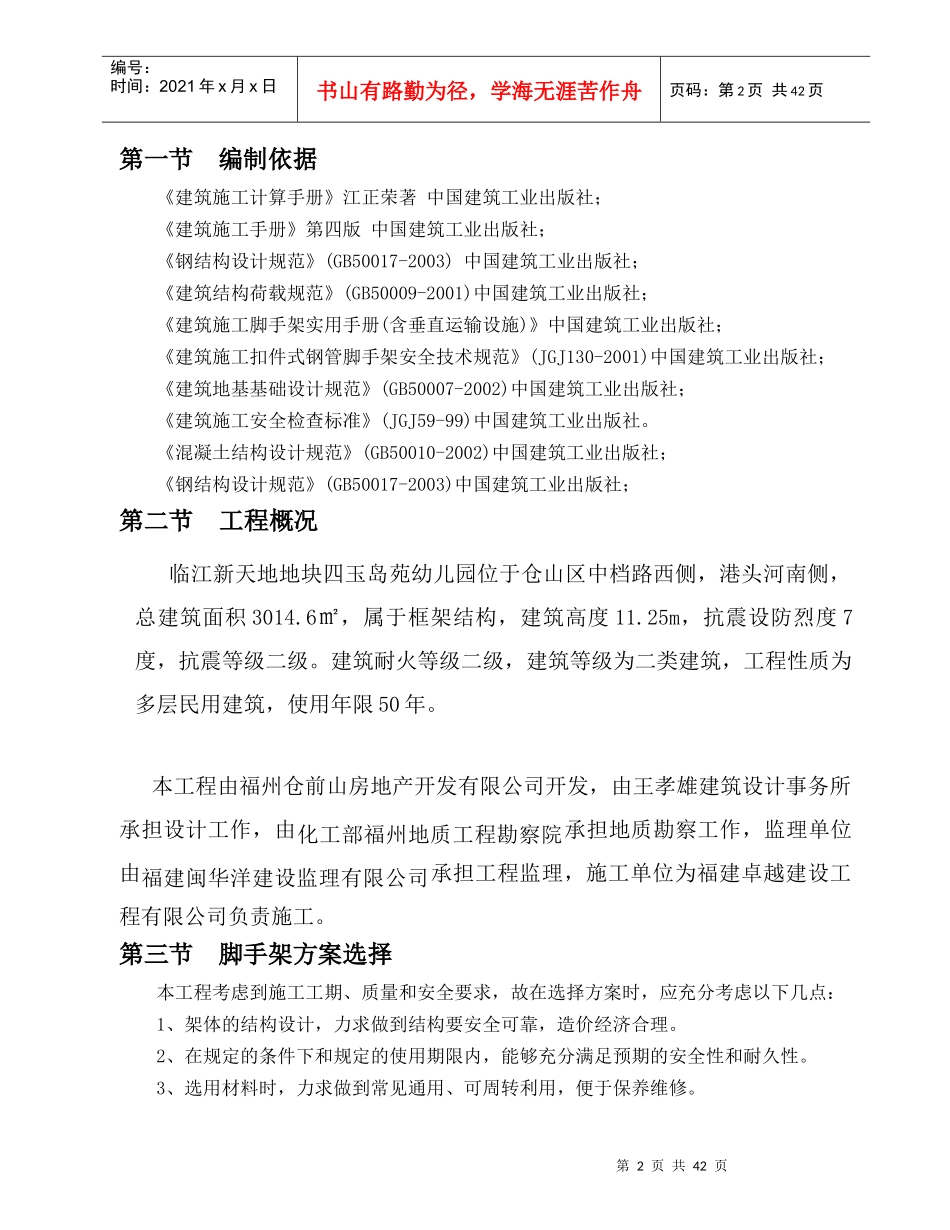

临江新天地脚手架专项施工方案_第3页
3/42
临江新天地地块四玉岛苑幼儿园(扣件式钢管)脚手架专项方案编制人审核人审批人福建卓越建设工程有限公司2010年09月17日第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页目录第一节编制依据第二节工程概况第三节脚手架方案选择第四节脚手架的材质要求第五节脚手架的搭设流程及要求第六节脚手架计算书第七节脚手架搭设的劳动力安排第八节脚手架的检查与验收第九节脚手架搭设安全技术措施第十节脚手架拆除安全技术措施第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;《钢结构设计规范》(GB50017-2003)中国建筑工业出版社;《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社;《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社;《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社;《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社;《钢结构设计规范》(GB50017-2003)中国建筑工业出版社;第二节工程概况临江新天地地块四玉岛苑幼儿园位于仓山区中档路西侧,港头河南侧,总建筑面积3014.6㎡,属于框架结构,建筑高度11.25m,抗震设防烈度7度,抗震等级二级。建筑耐火等级二级,建筑等级为二类建筑,工程性质为多层民用建筑,使用年限50年。本工程由福州仓前山房地产开发有限公司开发,由王孝雄建筑设计事务所承担设计工作,由化工部福州地质工程勘察院承担地质勘察工作,监理单位由福建闽华洋建设监理有限公司承担工程监理,施工单位为福建卓越建设工程有限公司负责施工。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》要求,要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下1种脚手架方案:钢管落地脚手架,钢管落地卸料平台,型钢悬挑卸料平台。第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架,选用外径48mm,壁厚3.25mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部《钢管脚手扣件标准》JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网,网目应满足2000目/100cm2,做耐贯穿试验不穿透,1.6×1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质...
