寻根桥-桩基打桩施工方案VIP免费

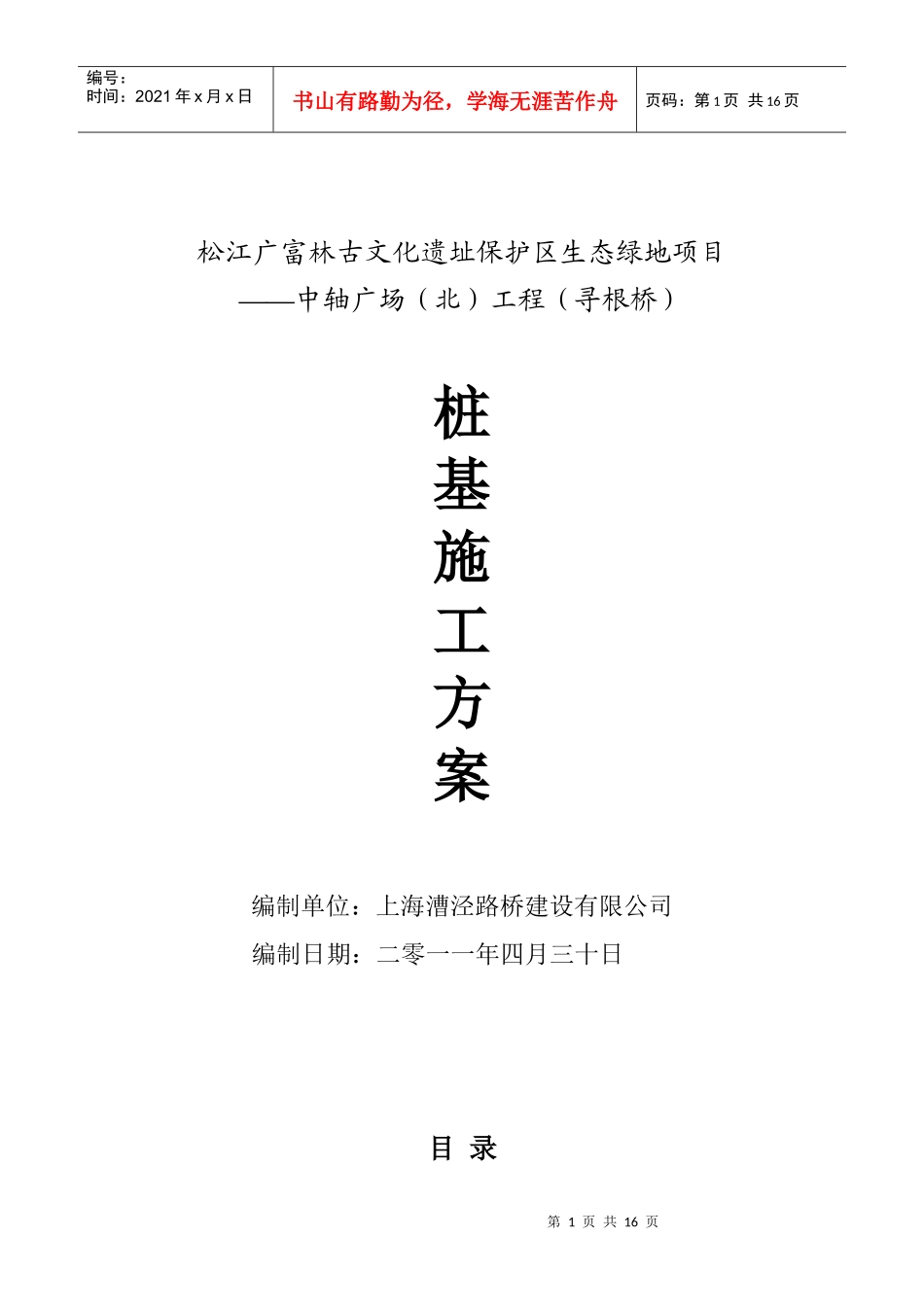

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页松江广富林古文化遗址保护区生态绿地项目——中轴广场（北）工程（寻根桥）桩基施工方案编制单位：上海漕泾路桥建设有限公司编制日期：二零一一年四月三十日目录第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、编制依据----------------------------------------3二、工程概况----------------------------------------3三、工程目标----------------------------------------3四、施工部署----------------------------------------4五、施工技术方案------------------------------------5六、质量保证措施------------------------------------9七、安全措施---------------------------------------12八、工期保证措施-----------------------------------13桩基础施工方案第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、编制依据1、《松江广富林文化展示馆工程岩土工程勘察报告》、中轴广场平面布置图、桩位平面图等。2、《地基基础设计规范》（DBJ08--11--1999）《建筑工程施工质量验收统一标准》(GB50300--2001)《建筑地基基础工程施工质量验收规范》(GB50202--2002)《先张法预应力混凝土管桩》（GB13476--1999）其他现行国家施工规范及质量标准等。3、国家及上海市颁布的其它安全操作规程及文明施工规定。二、工程概况工程建设单位为松江大学城建设发展有限公司；设计单位为上海名亭建筑设计有限公司；监理单位为上海协同工程监理造价咨询有限公司；施工总承包单位：上海松江水利建筑工程有限公司；桩基施工分包单位：上海漕泾路桥建设有限公司。本工程位于上海市松江区松江大学城，总体项目松江广富林古文化遗址保护区生态绿地项目。寻根桥结构为单孔钢筋混凝土结构，该拱桥净跨6.8米，桩基础为PHCφ500管桩，AB100型，混凝土强度等级为C80；本拱桥有东、西两个桥台，每个桥台各4根桩，共计8根，单根桩设计桩长28米，共计桩长224米。本桩基工程单根配桩长度分别为13米、15米。据岩土工程勘察报告，自上而下共有七层土。本拱桥桩基工程第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页桩尖位于灰绿色粉质粘土层，桩端持力层极限端阻力标准值为1600kpa。三、工程目标1、质量目标我们将严格按国家质量规范、施工技术标准，实行创优目标管理，确保桩基工程质量一次验收合格。2、施工进度目标项目部将作好各方面协调工作，确保桩基工程在按照总进度计划目标内施工完成。桩基打桩工程计划工期为14天。3、安全、文明施工目标安全、文明施工按上海市有关规定实行标准化施工，确保重大安全事故为零，同时遵守市政府关于对市区范围内建设工程施工现场渣土和建筑垃圾整治管理。四、施工部署1、项目管理组织机构项目经理项目副经理质量员施工员安全员项目总工程师材料员第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2、施工进度计划、劳动力计划、机械进场计划2.1本古桥桩基工程共计8根桩，施工顺序根据现场施工条件确定，预计工期为两周。安排2.5吨的履带式柴油打桩机1台，用于PHCφ500管桩的施工。2.2劳动力计划根据工程实际情况，本工程安排打桩操作人员6人、焊工2人、其他人员4人。2.3施工机械计划序号设备名称单位数量规格、型号用电负荷备注1履带式柴油打桩机台1冲击部分质量2.5吨柴油2交流电焊机台220KVA3经纬仪台2J24水准仪台2DSZ35吊车台125T五、施工技术方案1工艺流程机械平整场地→填河道、抽水→修筑桩机作业平台→测放桩位测量班组施工班组维护班组第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页→桩机就位→插桩→锤击沉桩→接桩施工→送桩因场地条件限制，本次桩基打桩先施工西侧桥台桩基，西侧打桩作业完成后，再进行东侧桥台桩基的打桩作业。1.1、测量方案1.1.1平面测量控制（1）首先通过对总平面图和设计图纸...
