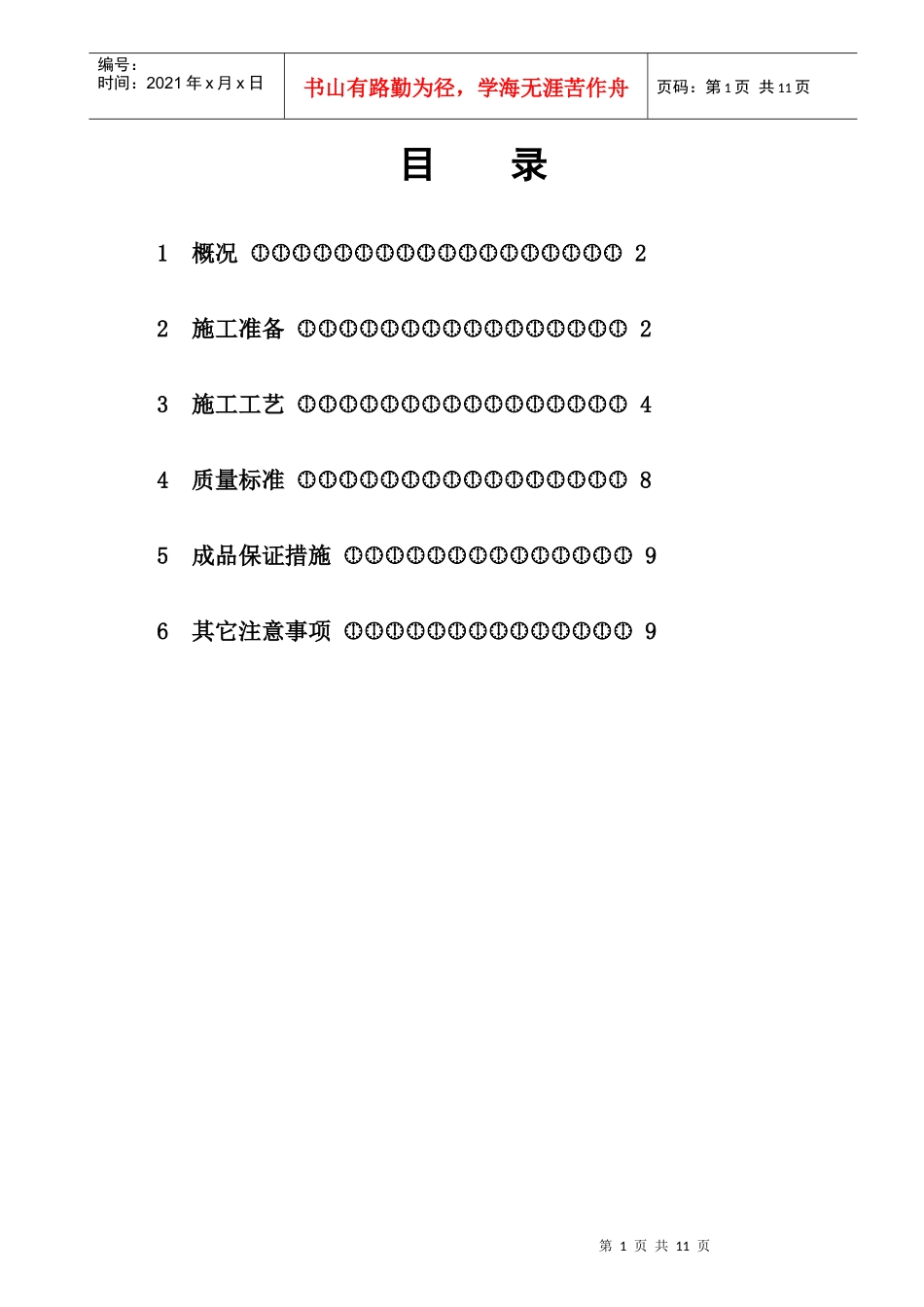

大模内置外墙外保温工程(无网体系)施工方案编制：审核：批准：编制日期：2024年12月3日第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录1概况22施工准备23施工工艺44质量标准85成品保证措施96其它注意事项9第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1工程概况1）工程名称：2）工程地址：本工程采用大模内置保温板（简称EPS）厚度为9㎝，锚栓长度为14㎝的外墙外保温作法，即将表面喷涂界面剂EPS保温板置于外墙外模板内侧，与墙体混凝土同时浇灌，混凝土墙体与保温板背面有机的结合在一起，EPS板外用锚栓与墙体锚固，在EPS保温板上喷涂界面剂。如下表所示：表1外墙外保温基本构造外墙外保温作法构造示意图保温层保护层外饰面钢筋混凝土墙①聚苯板(表面喷界面剂)，插接栓固定，胶粉聚苯颗粒聚合物砂浆找平。②③④约2mm-3mm厚外保温用罩面砂浆（内含增强用耐碱型玻纤网格布）⑤按设计要求做外饰面⑥2施工准备2.1技术准备2.1.1熟悉施工设计图纸及各方提供的有关图纸资料，查阅相关的外保温施工技术资料及施工作法。做好外保温层的预检和隐蔽检查验收记录。2.1.2了解保温层材料性能，落实保温层施工节点做法，掌握施工要领，明确施工顺序。2.1.3根据确定的施工做法及施工顺序，对现场施工人员进行培训和作技术指导。2.1.4确定外保温施工流水施工段。2.2材料准备2.2.1保温材料：自熄型聚苯保温板，应符合《隔热用聚苯乙烯板》（GB10801－89）标准中ZR阻燃型第一类的要求。表2聚苯颗粒保温浆料性能第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页项目性能指标检测结果湿表观密度，kg/m3420320干表观密度，kg/m3250195压缩强度，KPa≥250310导热系数,W/m.k0.0590.058难燃性B1级B1级压剪胶结强度，KPa≥5063线形收缩率，%0.30.3软化系数≥0.50.62.2.3聚合物砂浆性能指标表3聚合物砂浆性能指标试验项目性能指标拉伸胶接强度，Mpa(与水泥砂浆)常温常态14天≥0.70耐水(浸水48h放置24h)≥0.50可操作时间，h≥2柔韧性，28d压折比(抗压强度/抗折强度)≤3透水性(24h)，ml≤32.2.4网格布技术性能指标表5网格布技术性能指标网孔中心距(mm)含塑量(%)断裂应变(%)单位面积质量(g/m2)耐碱断裂强力保留率（经纬向）(%)耐碱断裂强力保留值(N/50㎜)4~6≥20≤5≥160≥50≥7502.3工具准备螺丝刀(用于固定钢板网用)、壁纸刀(用于裁切保温板用)、扫帚、墨斗、钢丝钳、混凝土或砂浆搅拌机、小车、抹子、打磨抹子(或砂纸)、压子、阴第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页阳角抿子、托线板、2m靠尺等2.4生产准备2.4.1根据工程结构施工进度及施工熟练程度，分批分阶段提出外保温材料的生产使用计划，由供应厂家按计划要求供应。2.4.2根据工程结构流水段划分要求，合理地安排外保温板施工人员数量。外保温施工进度随结构大模板施工进度安排。2.4.3根据结构外墙尺寸及节点做法，剪裁、加工保温板。加工好的保温板，根据尺寸、使用部位做好标识牌，分类码放整齐，下垫木方，做好防日晒、防雨淋等防护措施。2.4.4根据外保温施工特点及操作方法，提前协同水、电等专业确定在保温层施工时的注意事项及管线走向做法。3施工方法3.1施工顺序3.1.1聚苯保温板安装施工顺序墙体钢筋隐检验收完毕弹出保温板安装位置线拼装墙间保温板（同时做好临时固定）在保温板上插好插接栓保温板安装预检检查验收墙体模板安装浇灌墙体混凝土拆模及混凝土养护抹胶粉聚苯颗粒料浆抹面层聚合物砂浆（中间压入一层耐碱玻纤网布）饰面3.2施工方法3.2.1保温板安装按照设计墙体厚度及保温板安装厚度弹出水平线和安装分隔线，以保证墙体厚度准确。绑扎完墙体钢筋后在外墙钢筋外侧绑扎水泥垫块（不得使用塑料...
