北京丰汇大厦雨水施工方案VIP免费

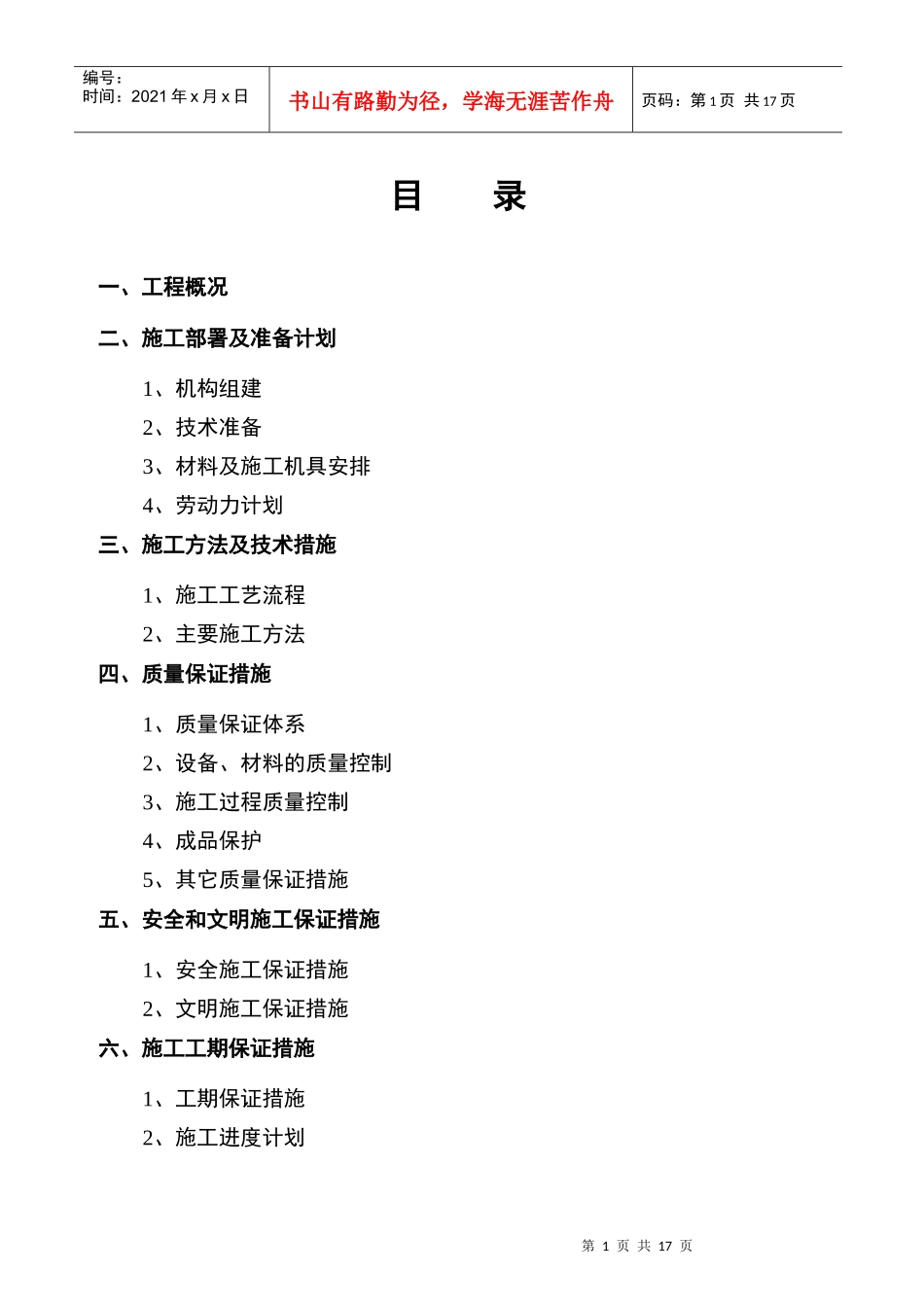

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录一、工程概况二、施工部署及准备计划1、机构组建2、技术准备3、材料及施工机具安排4、劳动力计划三、施工方法及技术措施1、施工工艺流程2、主要施工方法四、质量保证措施1、质量保证体系2、设备、材料的质量控制3、施工过程质量控制4、成品保护5、其它质量保证措施五、安全和文明施工保证措施1、安全施工保证措施2、文明施工保证措施六、施工工期保证措施1、工期保证措施2、施工进度计划第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一、工程概况北京丰汇大厦屋面有压（虹吸）流雨水排水系统工程位于北京市西城区金融街。屋面压力（虹吸）流雨水排水系统作为工程中的分项，设有4个独立的排水系统，雨水斗YG100A型3套、YG80A型10套、YG80B型14套，汇水面积共计7737m2，造价约50万元。压力（虹吸）流雨水排水系统特点：（1）雨水排放流程：先将雨水汇集到屋面天沟内，再由天沟内的雨水斗经雨水排水管道排放到室外雨水井。（2）雨水斗采用混凝土屋面专用的A型雨水斗，排水管道全部选用HDPE（高密度聚乙烯）管。编制依据：（1）压力（虹吸）流雨水排水系统工程施工合同、专业施工图纸、工程洽商等相关资料文件；（2）项目总体施工组织设计及施工进度计划；（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；（4）《建筑工程施工质量验收统一标准规范》GB50300-2001；（5）《建筑施工安全检查标准》JGJ59-99；（6）《施工现场临时用电安全技术规范》JGJ46-88；（7）《建筑施工高处作业安全技术规范》JGJ80-91；（8）《“泰宁压力（虹吸）流雨水排水系统”安装手册》；第3页共17页第2页共17页项目主管现场主管商务主管主任工程师工程组质量组安全组财务组物资组技术组设计组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页二、施工部署及准备计划1、机构组建雨水工程项目管理人员组织机构如下图组建：2、技术准备正式开工前，先准备好施工需要的相关文件资料、施工图纸、规范标准、安装手册等。要求现场技术及管理人员认真查阅本专业图纸和相关专业图，根据图纸检查施工现场的预留、预埋孔洞是否符合要求，对工程进度、施工措施等做详细布置安排；根据工程特点及施工要求对安装施工人员进行技术、安全交底，保证雨水工程的顺利开展。3、材料及施工机具安排根据合同要求及现场的实际情况，安排材料分批进场，在保证工程施第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页工进度的前提下，尽量减少现场材料的堆放占用空间。施工机具进场则按计划一次到位，施工过程中再根据需要进行适当调整。主要材料计划表序号名称主要规格单位数量备注1有压流雨水斗YG80B套14暂定数量2//YG80A套10暂定数量3HDPE管材De75米5暂定数量4//De110米160暂定数量5//De125米195暂定数量6//De160米105暂定数量7//De200米40暂定数量8//De250米35暂定数量9//（PN6）De250米6暂定数量10//（PN6）De315米24暂定数量11HDPE管件（900弯头）De75个3暂定数量12//De90个31暂定数量13//De110个10暂定数量14//De125个8暂定数量15//De160个6暂定数量第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页16//De200个5暂定数量17//De250个5暂定数量18HDPE管件（450弯头）De75个3暂定数量19//De90个6暂定数量20//De110个15暂定数量序号名称主要规格单位数量使用部位21HDPE管件（450弯头）De125个3暂定数量22//De200个2暂定数量23HDPE管件（偏心异径）De90/63个4暂定数量24//De90/75个2暂定数量25//De110/63个4暂定数量26//De110/90个4暂定数量27//De125/110个28暂定数量28//De160/125个16暂定数量29//De200/125个4暂定数量30//De200/160个8暂定数量31//De250/200个8暂定数量32//De315/200个4暂定数量33HDPE管件（1350斜三通）De125/75个2暂定数量34//De125/90个6暂定数量第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
