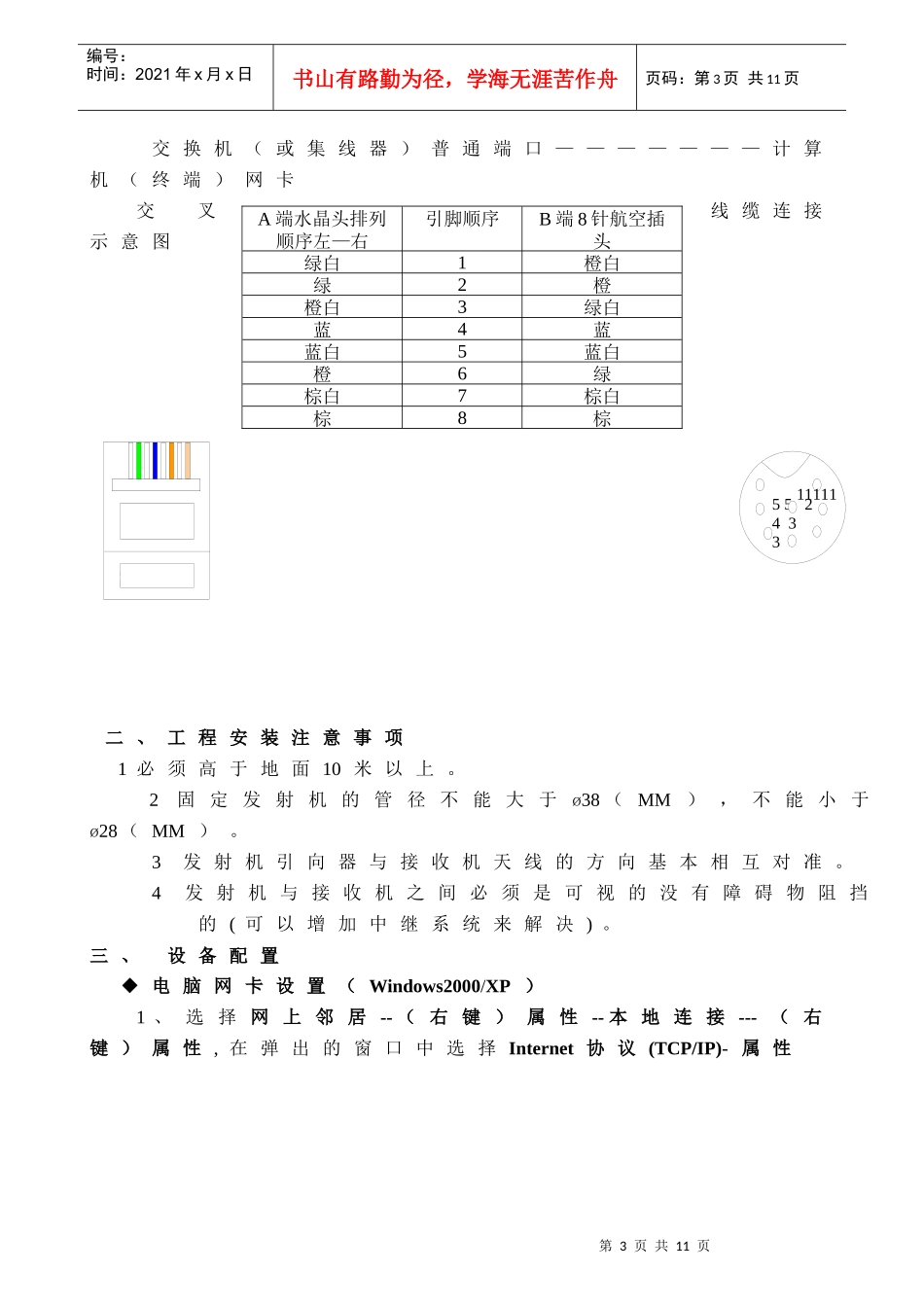

工业级野外全天候微波数字监控系统WQ-5800系列安装使用说明书2007-3-1第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、电器安装电器安装根据（图1）标识连接各种电源及信号：1、DC12V-IN（3针航空插头）：1脚接正，2脚接负；2、RJ-45接口（8针航空插头）：接脚定义见下文；3、状态指示灯：从上往下1、电源指示灯，2、LAN灯，3、W-LAN灯无线远程网络连接器通电后机侧信号透视窗口1、3灯亮，当网线将无线远程网络连接器与电脑连通后，LAN灯亮。（注：网线为交叉线）注：如果以上灯不亮则表示连接不正常，须检查是否通电，网线是否插好。4、复位开关：恢复出厂默认设置。图1WQ-5800系列外观示意图网线接口：交叉线缆适用场合：交换机（或集线器）普通端口———————交换机（或集线器）普通端口第3页共11页第2页共11页55243311111编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页交换机（或集线器）普通端口———————计算机（终端）网卡交叉线缆连接示意图二、工程安装注意事项1必须高于地面10米以上。2固定发射机的管径不能大于ø38（MM），不能小于ø28（MM）。3发射机引向器与接收机天线的方向基本相互对准。4发射机与接收机之间必须是可视的没有障碍物阻挡的(可以增加中继系统来解决)。三、设备配置◆电脑网卡设置（Windows2000/XP）1、选择网上邻居--（右键）属性--本地连接---（右键）属性,在弹出的窗口中选择Internet协议(TCP/IP)-属性A端水晶头排列顺序左—右引脚顺序B端8针航空插头绿白1橙白绿2橙橙白3绿白蓝4蓝蓝白5蓝白橙6绿棕白7棕白棕8棕第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2、IP地址设置：注：IP地址不能重复。点击“确定”◆无线远程网络连接器设置打开网页浏览器（InternetExplorer）,输入网桥的IP地址（网桥的IP地址已设好并贴于桥的侧面.默认IP：192.168.1.1),按下ENTER键，弹出的登陆界面如下图所示。输入用户名和密码（默认的用户名和密码为空），按“确定”进入无线网桥设置页面。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页登陆后的用户界面如下图所示。页面显示的是系统当前的各参数设置。1.System设置在页面左边的导航菜单里选择System,页面显示的是网桥当前的设置和状态.提示:在AdministratorSettings选项中，页面的最下面可以第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页转换AP(AccessPoint)/ClientBridge模式第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页2.Wireless设置在页面左边的导航菜单里选择Wireless,右边页面显示设备当前状态,如下图所示：点击SSID如下图所示:注：SSID必需一致才能通信。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页点击11a如下图所示:第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页WirelessMode:选择网桥的工作模式.“Ad-Hoc”(点对点),“Infrastructure”(点对多点).Channel:选择通讯频道.TransmissionRate:选择传输速率.默认设置为Automatic.802.11Mode:选择相应的传输协议.SettingACK_ATimeout:设置信号的有效时间，与发射接收两地距离有直接关系，建议设置为60000设置完毕后点击”Save”保存后弹出重启界面：点击“Reboot”，网桥重新启动。重新启动后新的设置生效。3.LAN设置点击LAN,如下图所示:第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页IPAddressMode:选择”static”模式.IPAddress:由无线网络工程师规划设定.SubnetMask:由无线网络工程师规划设定.DefaultGateway:由无线网络工程师规划设定.设置完毕后点击”Save”保存后弹出重启界面：点击“Reboot”，网桥重新启动。重新启动后新的设置生效。4.LOGS设置:显示事件日记.5.Station设置:显示设备工作...
