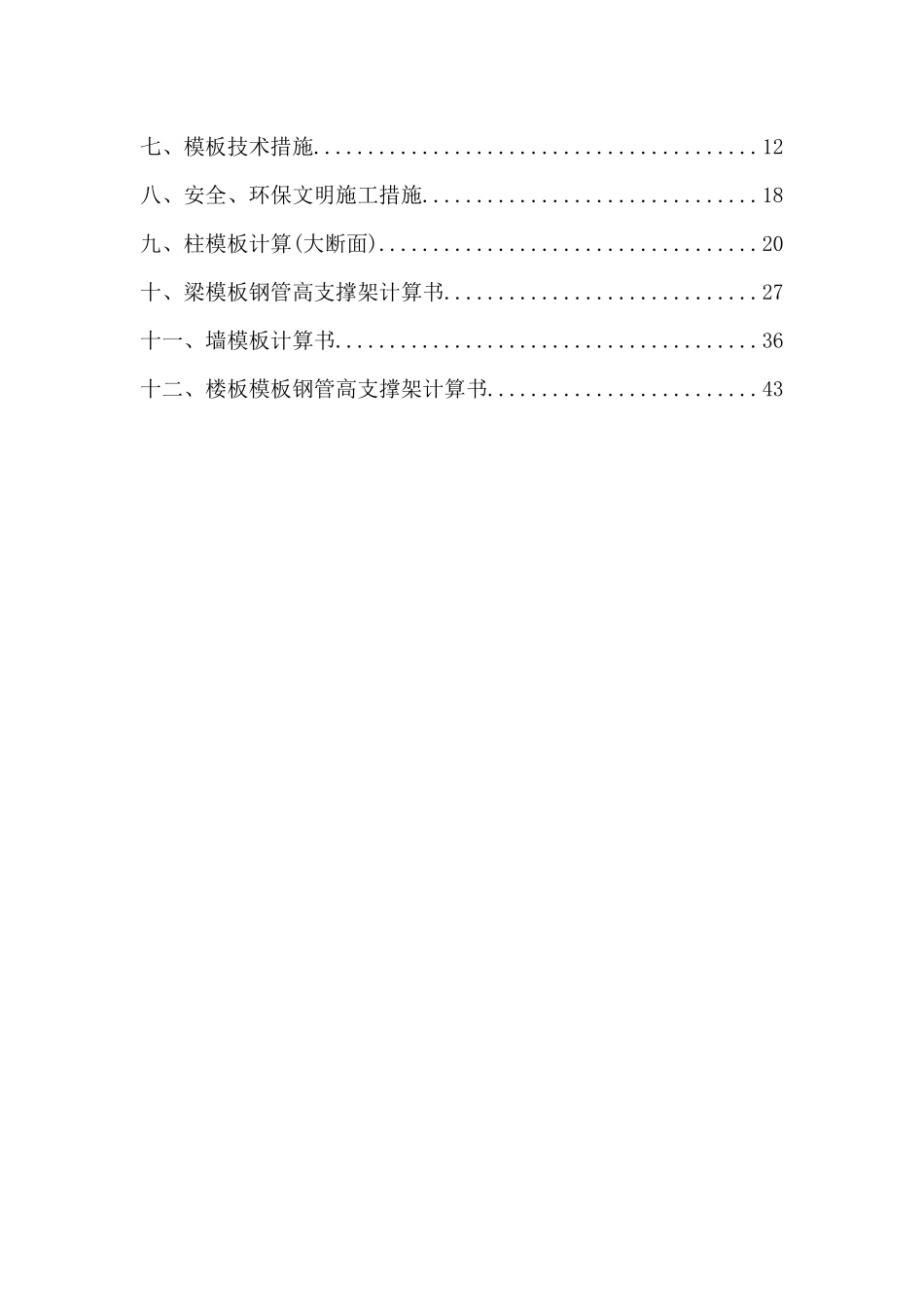

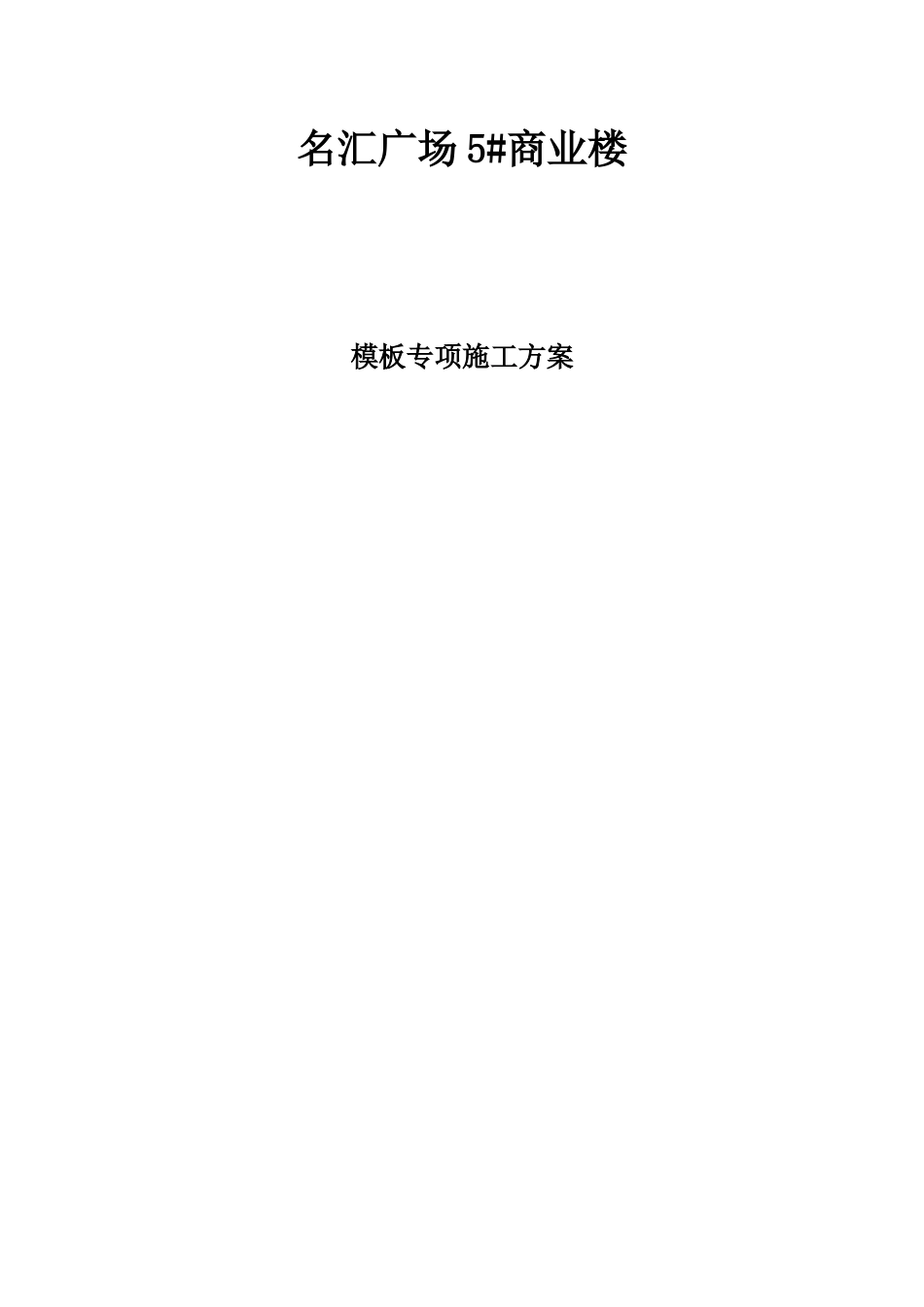

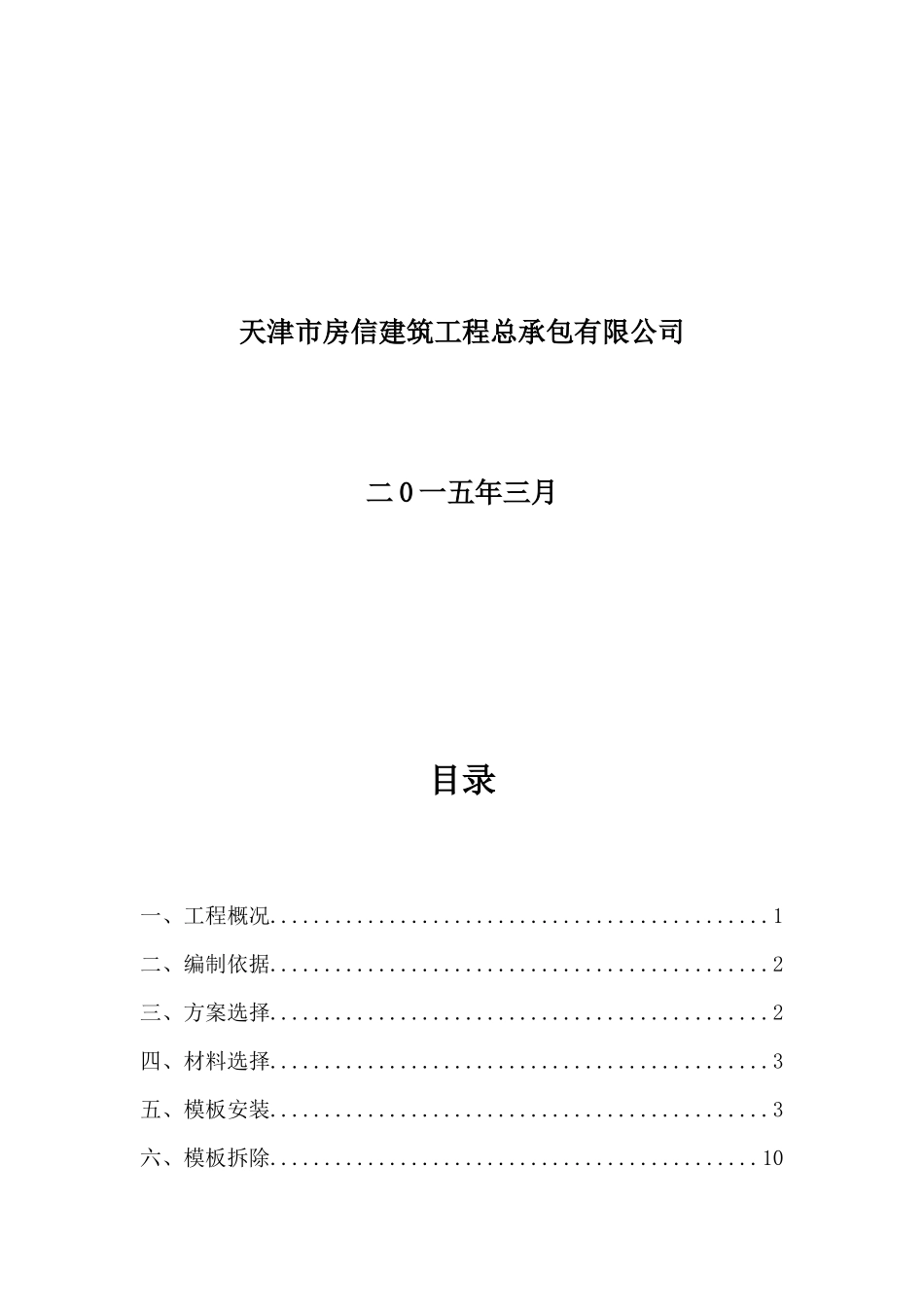

名汇广场5#商业楼模板专项施工方案天津市房信建筑工程总承包有限公司二0一五年三月目录一、工程概况..............................................1二、编制依据..............................................2三、方案选择..............................................2四、材料选择..............................................3五、模板安装..............................................3六、模板拆除.............................................10七、模板技术措施.........................................12八、安全、环保文明施工措施...............................18九、柱模板计算(大断面)...................................20十、梁模板钢管高支撑架计算书.............................27十一、墙模板计算书.......................................36十二、楼板模板钢管高支撑架计算书.........................43第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共58页一、工程概况工程名称:武清区天房四季住宅小区商业5建设地点:天津市武清区雍阳东路与团结路交叉口西南侧建设单位:天津政通建设发展有限公司设计单位:天津市新天地建筑设计有限公司天津大学建筑设计研究院(支护设计)勘察单位:天津市勘察院监理单位:天津市建设工程监理公司施工单位:天津房信建筑工程总承包有限公司监督单位:天津市建设工程质量安全监督管理总队建设规模:30210.3㎡本项目由一个公建及一个地下室组成,结构形式为框架-剪力墙结构。地上10层,地下1层,总建筑面积30210.3㎡,地上建筑面积23485.51㎡,地下建筑面积6724.52㎡。抗震等级为7度设防,耐火等级为高层地下及地下车库为一级,设计使用年限为50年。第2页共58页第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共58页各工程项目建筑面积与层数:分号楼号建筑类别建筑层数建筑高度(m)面积结构类型耐火等级建筑分类地上地下地上地下15商业10145.6523485.516724.52框架-剪力墙一级丙二、编制依据《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社;《混凝土结构设计规范》(GB50010-2010)中国建筑工业出版社;《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;甲方提供的施工设计图纸文件。三、方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理。第2页共58页第3页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共58页2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,模板及模板支架的搭设,还必须符合JCJ59-99检查标准要求,要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下模板及其支架方案:四、材料选择采用18mm厚胶合板,在木工车间制作施工现场组拼,背内楞采用50×100mm木方,柱箍采用48×3.5双钢管围檩加固,采用可回收对拉螺栓进行加固(地下室采用止水螺栓)。边角处采用木板条第4页共58页第3页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共58页找补,保证楞角方直、美观。斜向支撑,采用φ48×3.5钢管斜向加固(尽量取45°)五、模板安装1.模板施工及技术措施1-1柱模板施工柱模板全部采用18厚双面覆膜木模板,50×100木方结合φ48钢管、山型卡加固,单片柱模板形成启口状,整体柱模安装按照“推磨法”进行施工。1、工艺流程放线→安装柱模板→柱模板垂直度校正→柱模加固→垂直度复核检查→浇筑混凝土→柱模板拆除→养护。2、施工方法第5页共58页第4页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页...
