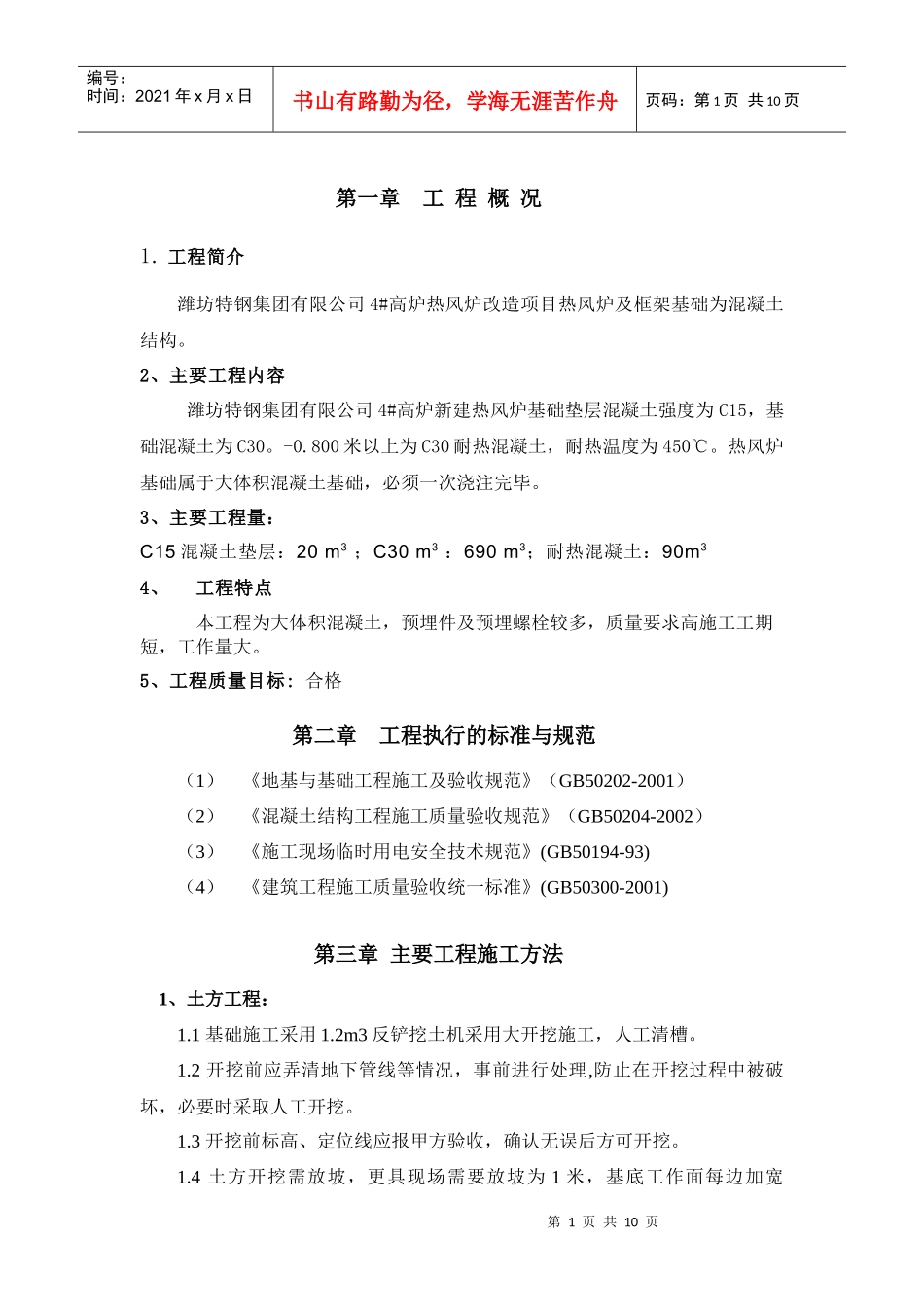

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第一章工程概况1.工程简介潍坊特钢集团有限公司4#高炉热风炉改造项目热风炉及框架基础为混凝土结构。2、主要工程内容潍坊特钢集团有限公司4#高炉新建热风炉基础垫层混凝土强度为C15，基础混凝土为C30。-0.800米以上为C30耐热混凝土，耐热温度为450℃。热风炉基础属于大体积混凝土基础，必须一次浇注完毕。3、主要工程量：C15混凝土垫层：20m3；C30m3：690m3；耐热混凝土：90m34、工程特点本工程为大体积混凝土，预埋件及预埋螺栓较多，质量要求高施工工期短，工作量大。5、工程质量目标:合格第二章工程执行的标准与规范（1）《地基与基础工程施工及验收规范》（GB50202-2001）（2）《混凝土结构工程施工质量验收规范》（GB50204-2002）（3）《施工现场临时用电安全技术规范》(GB50194-93)（4）《建筑工程施工质量验收统一标准》(GB50300-2001)第三章主要工程施工方法1、土方工程：1.1基础施工采用1.2m3反铲挖土机采用大开挖施工，人工清槽。1.2开挖前应弄清地下管线等情况，事前进行处理,防止在开挖过程中被破坏，必要时采取人工开挖。1.3开挖前标高、定位线应报甲方验收，确认无误后方可开挖。1.4土方开挖需放坡，更具现场需要放坡为1米，基底工作面每边加宽第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页500mm.。1.5土方开挖时不应扰动土的原装结构，如经扰动，应挖除扰动部分，当使用机械开挖时，在基础底设计标高以上，预留适当厚度的土（200mm），人工清槽，至基础底设计标高；基地遇风化岩石岩可不预留。1.6施工过程中注意保护原有混凝土基础，不被破坏。1.7土方开挖完毕后，会请设计、监理、勘探及质监站等单位人员验槽。2、基础砼垫层：砼垫层施工时，应先在地基上抄平，并处理平整，清理表面的垃圾及泥土。在地基上弹出砼垫层的边线。砼搅拌时，原材料按配合比计取。浇筑砼时，应在地基上打上钢钎，作为砼浇筑厚度标记，砼垫层边模采用钢钎固定，砼垫层采用平板式振捣器捣密实，表面用木抹收平整。3、基础钢筋3.1放线：在垫层上放出基础轴线及边线，并报甲方验线，合格后再进行下步施工。3.2所有钢筋均在现场机械加工制作，人工绑扎的施工方法，钢筋必须加强对成型钢筋的管理作好标识，防止在运输和堆放过程中混号，确保安装中对号入座。3.3钢筋绑扎：先绑扎底板钢筋，然后绑扎上面各层钢筋。3.4绑扎要点：底板筋采用“八”字梅花绑法，防止网片扭曲3.5钢筋型号、规格、尺寸、间距、铆固长度等均应符合设计要求和施工规范规定。3.6钢筋接头，ф20以上的钢筋接头采用闪光对焊，其它钢筋可采用人工绑扎接头，焊接与绑扎接头均需符合国家验收规范规定。3.7热风炉基础及独立基础均为两层，为保证上层钢筋不下沉，特采取以下措施：热风炉基础上层钢筋利用固定模板的最上层50*5的角钢加以固定；独立基础的上层钢筋增设钢筋马凳，钢筋马凳采用螺纹Φ20钢筋焊接，纵横间距均为1.0m，沿基础通长设置，马凳支腿高度同基础厚度，支腿间距1000*1000mm。4、预埋螺栓安装第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4.1施工前以图纸，尺寸标高位置，制作模板法兰，便于准确无误安装螺栓。4.2螺栓安装在模板法兰上，然后用钢筋焊接加固。4.3待安装完毕后，由专业质检员检查核实后，报甲方验收。5、基础模板：5.1基础模板采用组合钢模板，不足处用木模补齐，基础模板均一次支设到顶。5.2模板与砼接触面应涂刷隔离剂。5.3模板接缝应严密，不得漏浆。5.4模板支设完毕，应对模板尺寸、标高、位置、支撑系统、刚度、稳定性等进行全面检查，确保无误后，清理模板内杂物，并报甲方验收，合格后方可进行下步施工。5.5由于热风炉基础体积较大，为保证基础模板的稳定性，特采取以下措施：5.5.1基础设3层50*5的角钢用于支撑降温管、模板及钢筋；基础四周设置50*5的角钢，间距1.2m，高度同基础厚度，用于固定模板。基础四周设Ø12的螺栓，间距600*600mm，长500mm，与角钢连接用于固定基础模板。5.5.2独立...
