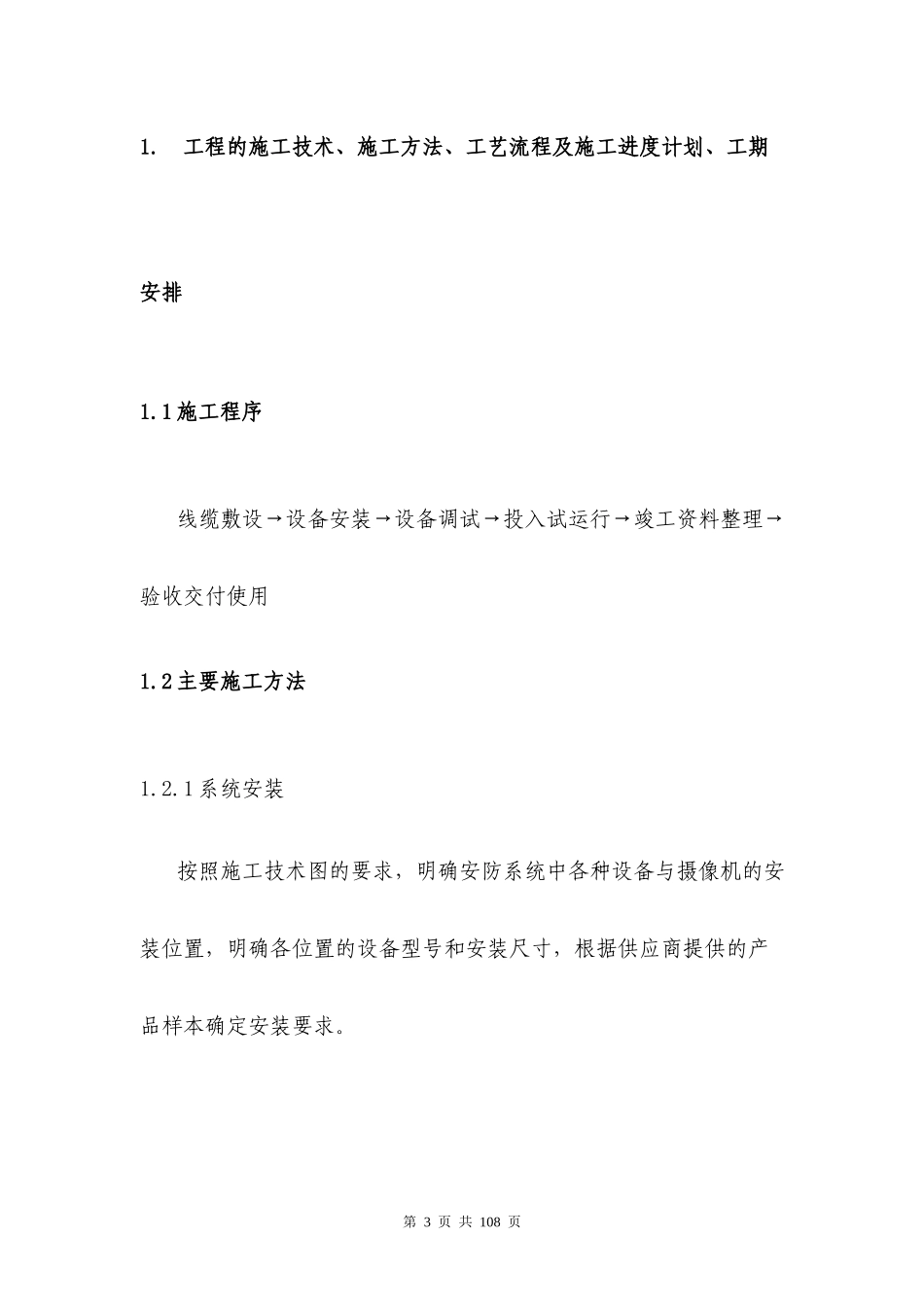

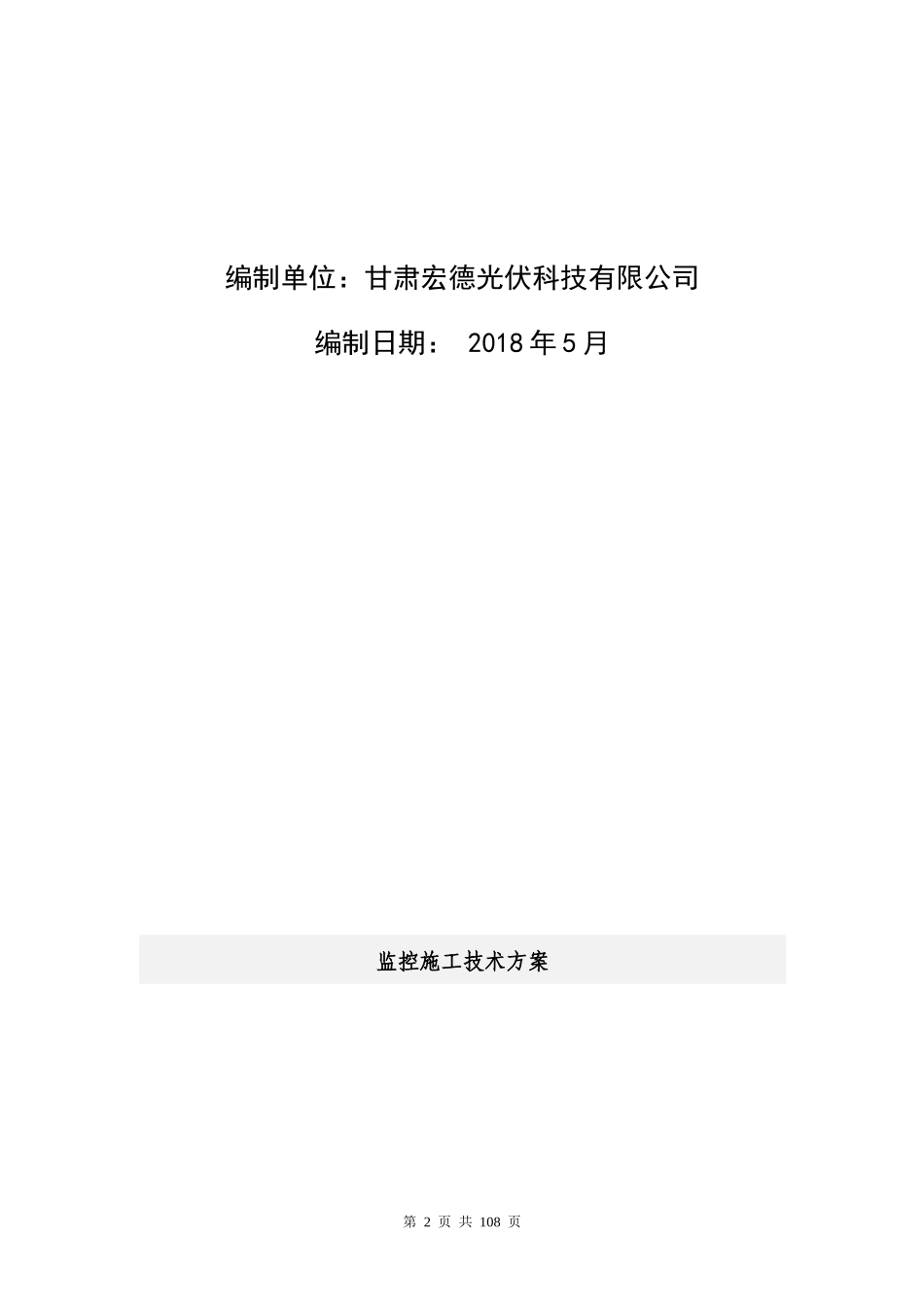

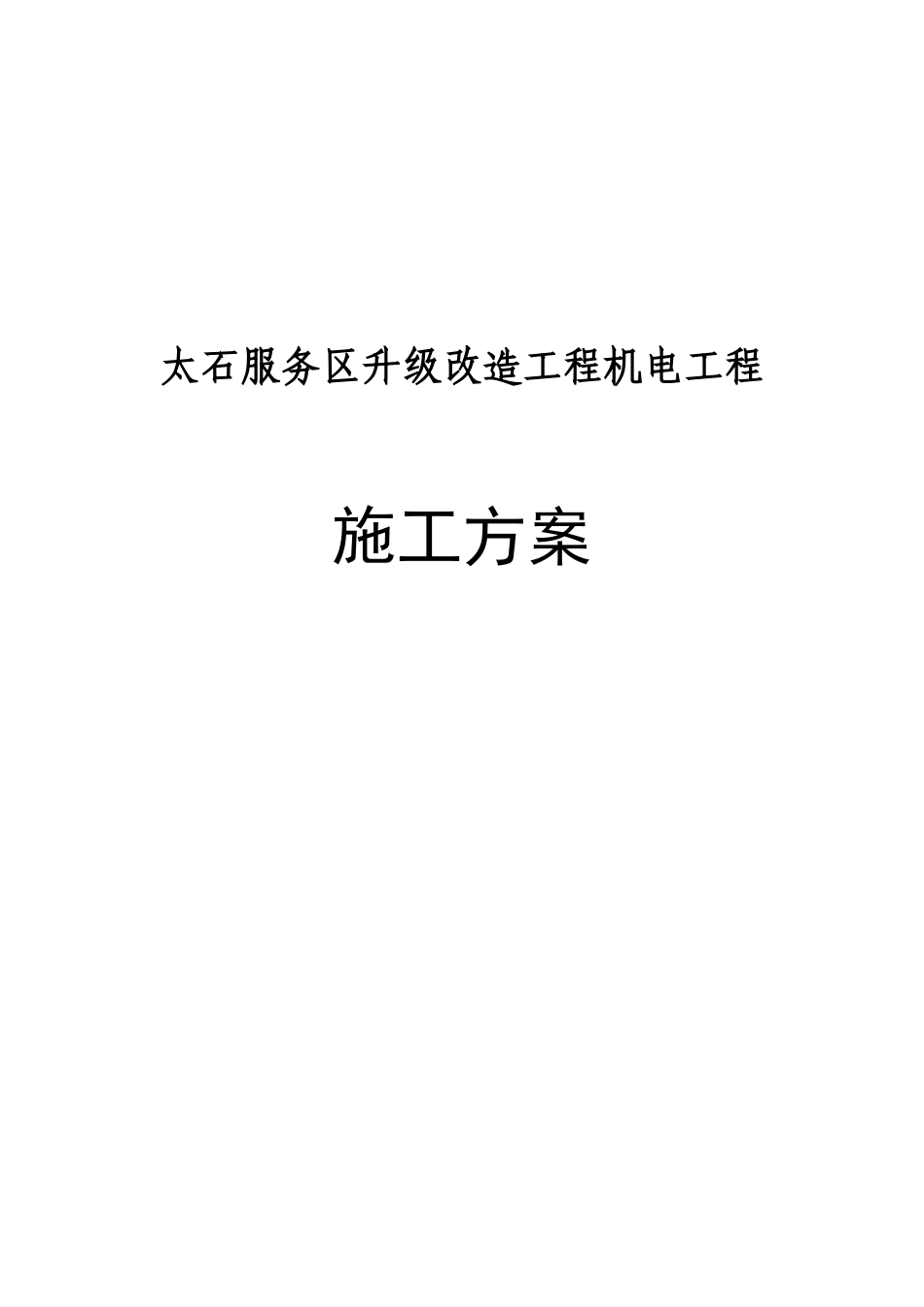

太石服务区升级改造工程机电工程施工方案编制单位：甘肃宏德光伏科技有限公司编制日期：2018年5月监控施工技术方案第2页共108页1.工程的施工技术、施工方法、工艺流程及施工进度计划、工期安排1.1施工程序线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用1.2主要施工方法1.2.1系统安装按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。第3页共108页根据安防系统设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米，室外3.50米。摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。摄像机采用75Ω-5同轴视频电缆，云台控制箱与视频矩阵主机之间连线采用2芯屏蔽通讯线缆（RVVP）或3类双绞线。必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装摄像机。第4页共108页从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内2.5-5m，室外3.5-10m。电梯轿厢内的摄像机安装有顶部，其光轴与电梯厢的两壁、天花板成45度角。摄像机避免逆光安装。云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。第5页共108页解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于0.8m。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。1.2.2系统的调试第6页共108页1）调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。2）单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统，运行系统软件，打印系统运行时各种信息，确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。3）系统调试第7页共108页按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到50Hz工频干扰，采用在传输线上输入“纵向扼流圈”来消除；当传输本身的质量原因与传输线两端相连的设备输入输出阻抗非75欧姆的传输线特性阻抗不匹配时，会产生高频振荡而严重影响图像质量，需在摄像机的输出端串联几十欧的电阻，或在控制台或监视器上并联75欧姆电阻。4）系统联调首先检查供电电源的正确性，然后检查信号线路的连接正确性、极性正确性、对应关系正确性。系统进入工作状态后，把全部摄像机的图像浏览一遍，再逐台对摄像对的上下左右角度、镜头聚焦和光圈仔细调整，若是带云台和变焦镜头的摄像机，还要摇动操作杆，使云台对应地转动，再调节镜头。...
