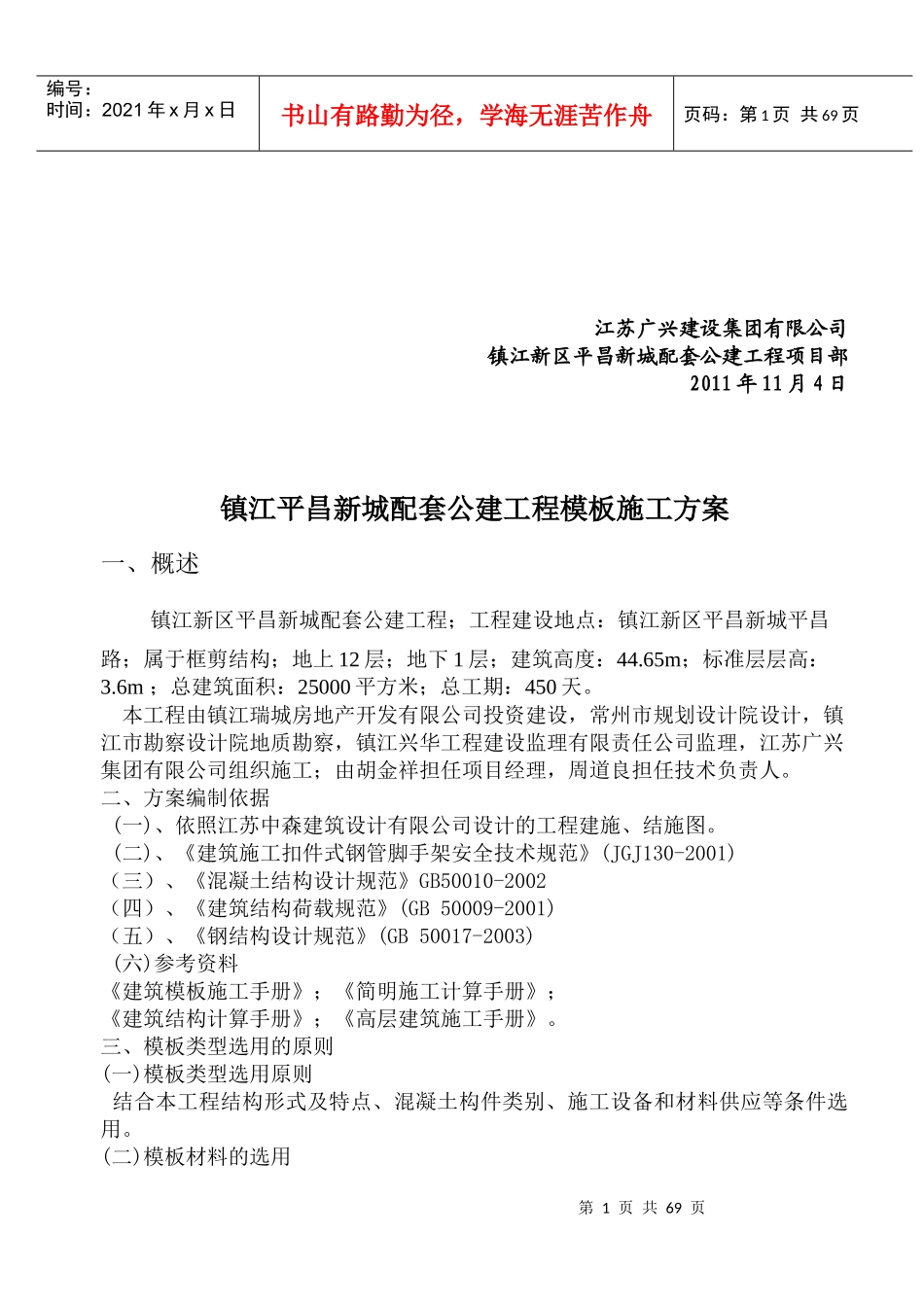

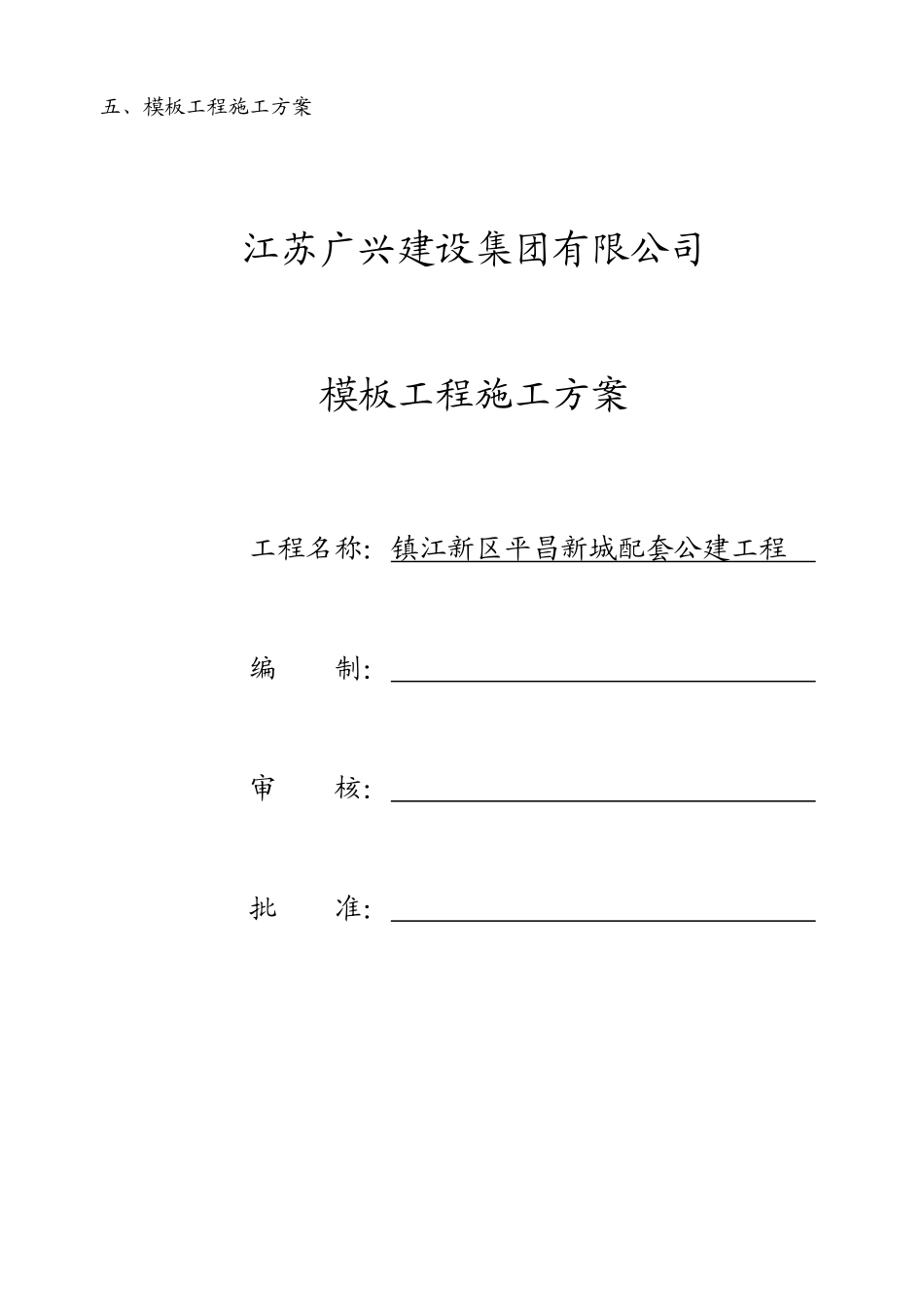

五、模板工程施工方案江苏广兴建设集团有限公司模板工程施工方案工程名称：镇江新区平昌新城配套公建工程编制：审核：批准：第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页江苏广兴建设集团有限公司镇江新区平昌新城配套公建工程项目部2011年11月4日镇江平昌新城配套公建工程模板施工方案一、概述镇江新区平昌新城配套公建工程；工程建设地点：镇江新区平昌新城平昌路；属于框剪结构；地上12层；地下1层；建筑高度：44.65m；标准层层高：3.6m；总建筑面积：25000平方米；总工期：450天。本工程由镇江瑞城房地产开发有限公司投资建设，常州市规划设计院设计，镇江市勘察设计院地质勘察，镇江兴华工程建设监理有限责任公司监理，江苏广兴集团有限公司组织施工；由胡金祥担任项目经理，周道良担任技术负责人。二、方案编制依据(一)、依照江苏中森建筑设计有限公司设计的工程建施、结施图。(二)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)（三）、《混凝土结构设计规范》GB50010-2002（四）、《建筑结构荷载规范》(GB50009-2001)（五）、《钢结构设计规范》(GB50017-2003)(六)参考资料《建筑模板施工手册》；《简明施工计算手册》；《建筑结构计算手册》；《高层建筑施工手册》。三、模板类型选用的原则(一)模板类型选用原则结合本工程结构形式及特点、混凝土构件类别、施工设备和材料供应等条件选用。(二)模板材料的选用第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页1.模板类型：散拼散拆。2.模板材料组成材料：18mm厚胶合板、40×90木方、φ48×3钢管、一级钢对拉螺栓。四、模板安拆施工A．模板安装前准备工作a．模板拼装模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。b．模板的基准定位工作首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。c．标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。d．竖向模板的支设应根据模板支设图。e．已经破损或者不符合模板设计图的零配件以及面板不得投入使用。f．支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。B．模板支设1、柱模板①安装工艺：搭设安装架→模板安装就位→检查对角线、垂直和位置→安置柱箍→安装梁口的柱模→全面检查校正→群体固定。②主要方法：a.基础面或楼面上弹纵横轴线和四周边线，并做好检查复核工作。b.柱子的九合木胶板配制定型模。c.柱、墙根部清理干净。d.柱根、柱顶及梁端位置应留对角清扫口。e.柱、墙接槎时此处要密缝。柱子阳角接缝处必须加垫海棉条。f.柱子为800*800mm，设置φ12的对拉螺栓，45cm一道。g．为了保证柱子的截面尺寸，设置钢管柱箍，柱箍间距1.5以下不大于450mm，1.5以上不大于600mm，支撑杆与楼板支架连接。2、梁、板模板①梁模安装工艺：弹梁轴线并复核→搭支模架→安放梁底模并固定→梁底起拱→扎梁筋→安侧模→侧模拉线支撑<梁高加对拉螺栓)→复核梁模尺寸、标高、位置→与相邻模板连固第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页楼板模安装工艺：搭支架→测水平→摆木楞→调整楼板模标高及起拱→铺九合板模板→清理、刷油→检查模板标高、平整度、支撑牢固情况。②梁、板的安装要密切配合钢筋绑扎，积极为钢筋分项提供施工面。③所有跨度≥4m的梁、板必须起拱0.1％-0.3％，防止挠度过大，梁模板上口应有锁口杆拉紧，防止上口变形。④所有≥1.5mm板缝必须用胶带纸封贴。⑤梁模板铺设从梁两端往中间退，嵌木安排在梁中，梁的清扫口设在梁端。⑥为保证安全防止架体因扣件变形而破坏，故在梁架底模下增设双扣措施。⑦必须设置纵、横向扫地杆，扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；⑧立杆接长必须采用...
