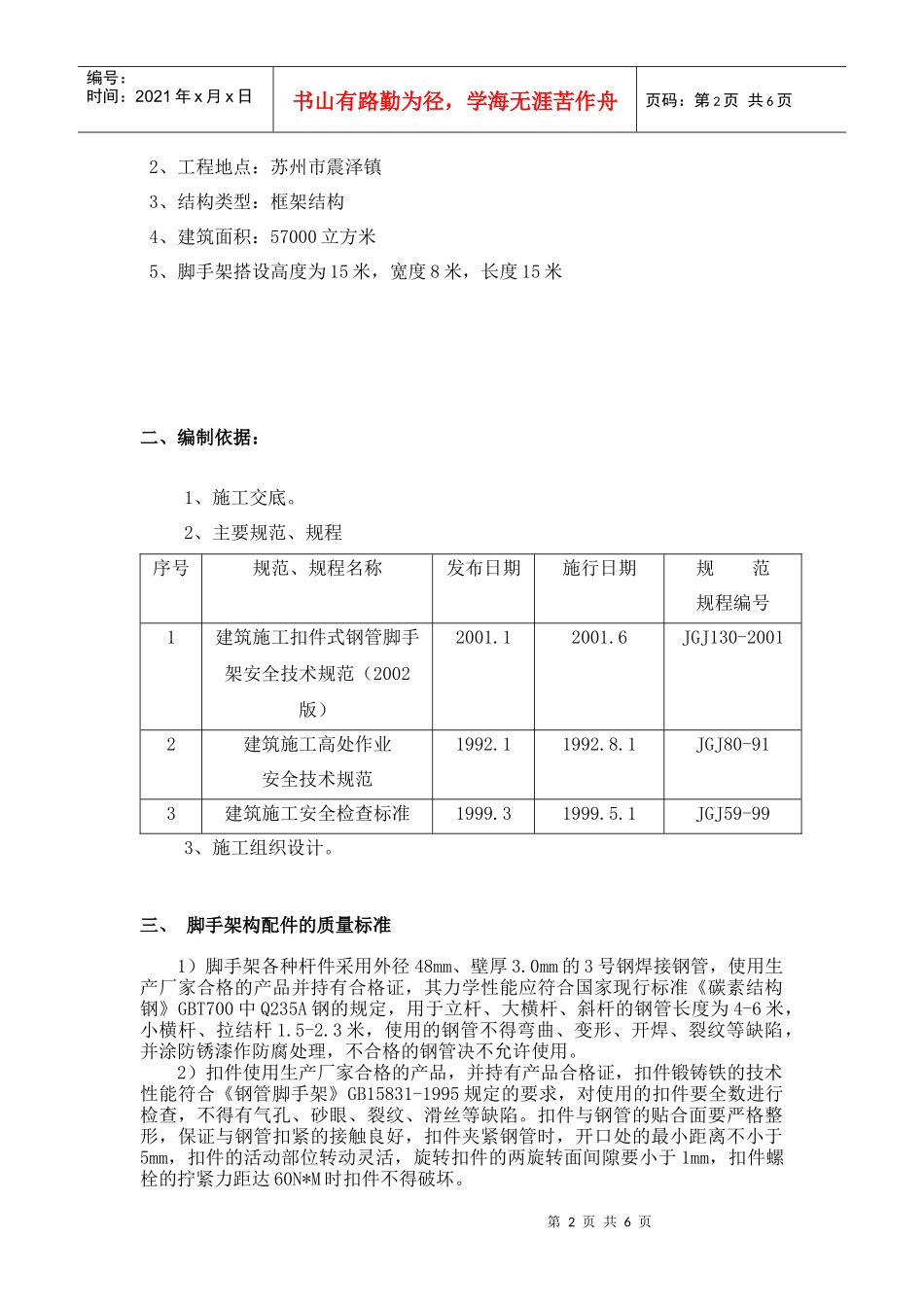

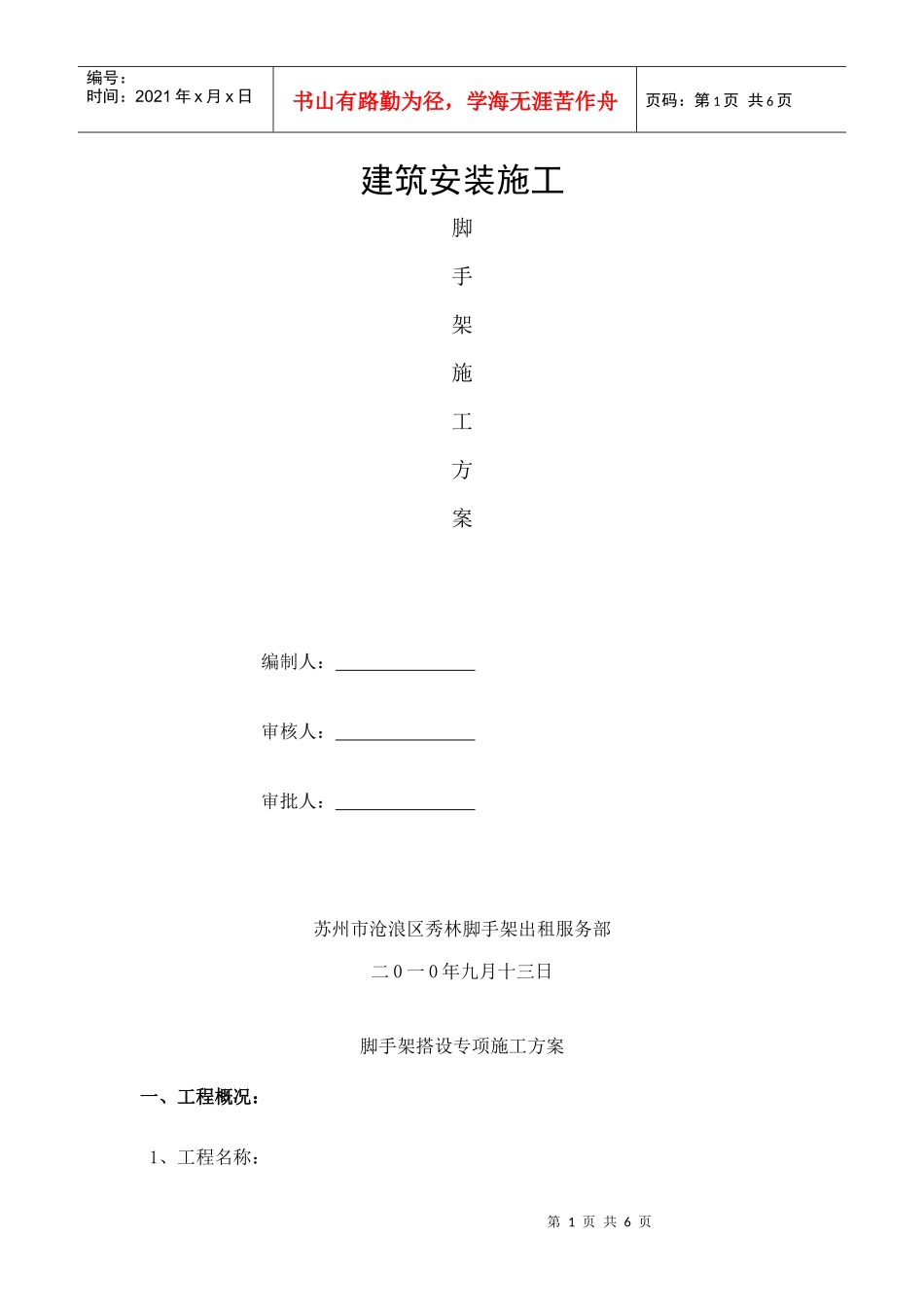

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页建筑安装施工脚手架施工方案编制人：审核人：审批人：苏州市沧浪区秀林脚手架出租服务部二0一0年九月十三日脚手架搭设专项施工方案一、工程概况：1、工程名称：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2、工程地点：苏州市震泽镇3、结构类型：框架结构4、建筑面积：57000立方米5、脚手架搭设高度为15米，宽度8米，长度15米二、编制依据：1、施工交底。2、主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范（2002版）2001.12001.6JGJ130-20012建筑施工高处作业安全技术规范1992.11992.8.1JGJ80-913建筑施工安全检查标准1999.31999.5.1JGJ59-993、施工组织设计。三、脚手架构配件的质量标准1）脚手架各种杆件采用外径48mm、壁厚3.0mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆1.5-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3）毛竹片采用50mm厚落叶松，宽度为100mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的毛竹片须是全新的。4）脚手架的用途及极限荷载值脚手架用途分装修脚手架和防护用脚手架，其外围满挂密网封闭。脚手架荷载：结构架为3KN／m2。四、脚手架搭设技术措施1、施工准备（1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行技术交底，并做好交底记录入档。（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。2、脚手架结构技术要求（1）依据脚手架结构要求本工程为框架结构，采用里外双排架使用，脚手架里侧立杆距墙300mm，立杆高于墙口1.5m，立杆排距1.05m，立杆纵距1.5m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于±50mm，大横杆搭设要水平，全长水平差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。（2）剪刀撑采用6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150mm，最下边斜杆与立杆的连结点距离不大于200mm，剪刀撑杆件的搭接长度为1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于10cm处。剪刀撑下端一定要落地。（3）毛竹片的铺设，施工操作层的毛竹片必须铺满、铺稳、铺严，距离墙面不得大于200mm，不得有空隙，拐弯处的毛竹片必须交叉搭铺。B、杆件搭设顺序：a、放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第二步横向水平杆→连墙件（或加抛撑）→第三步纵向水平杆→第...
