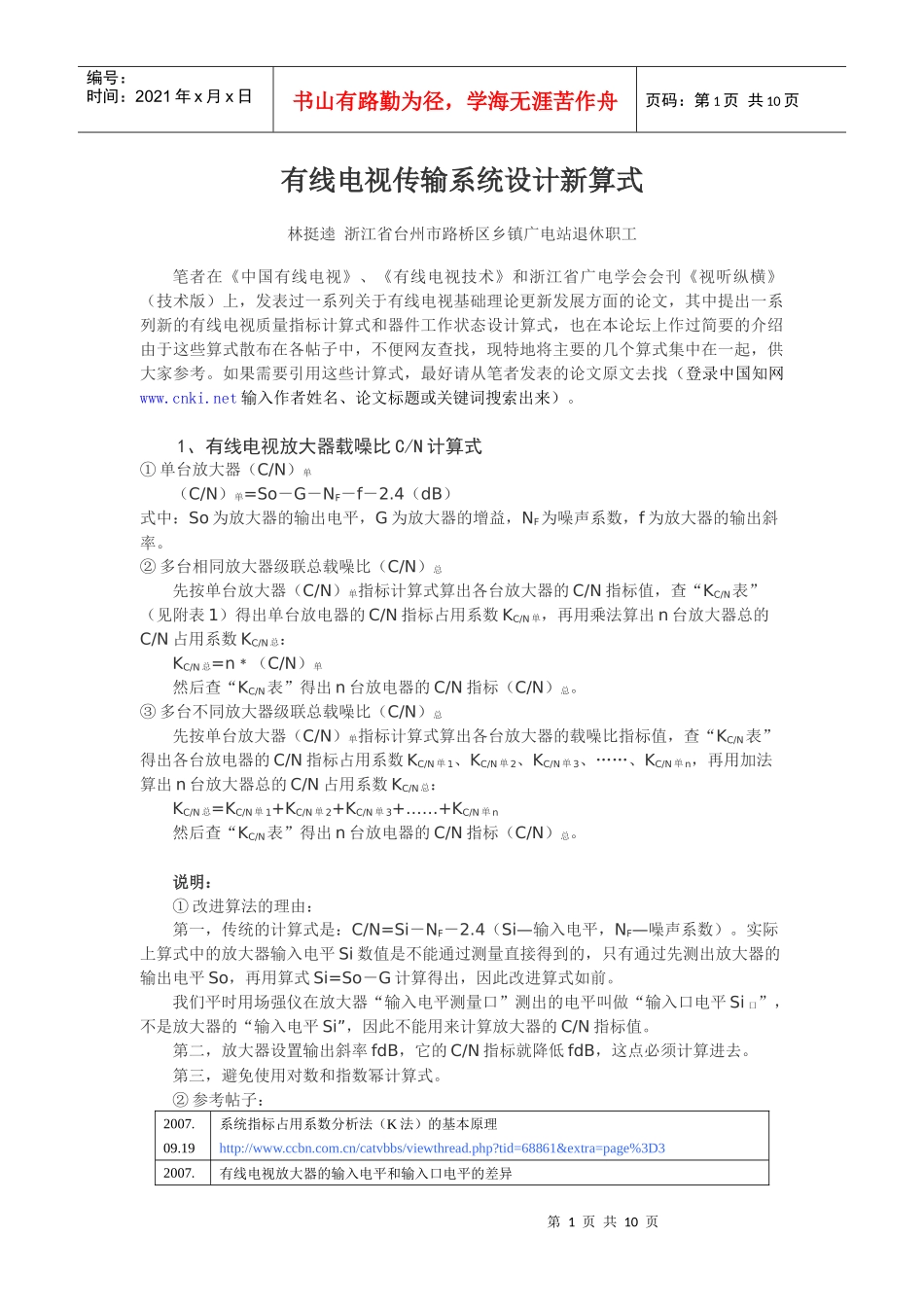

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页有线电视传输系统设计新算式林挺逵浙江省台州市路桥区乡镇广电站退休职工笔者在《中国有线电视》、《有线电视技术》和浙江省广电学会会刊《视听纵横》（技术版）上，发表过一系列关于有线电视基础理论更新发展方面的论文，其中提出一系列新的有线电视质量指标计算式和器件工作状态设计算式，也在本论坛上作过简要的介绍由于这些算式散布在各帖子中，不便网友查找，现特地将主要的几个算式集中在一起，供大家参考。如果需要引用这些计算式，最好请从笔者发表的论文原文去找（登录中国知网www.cnki.net输入作者姓名、论文标题或关键词搜索出来）。1、有线电视放大器载噪比C/N计算式①单台放大器（C/N）单（C/N）单=So－G－NF－f－2.4（dB）式中：So为放大器的输出电平，G为放大器的增益，NF为噪声系数，f为放大器的输出斜率。②多台相同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的C/N指标值，查“KC/N表”（见附表1）得出单台放电器的C/N指标占用系数KC/N单，再用乘法算出n台放大器总的C/N占用系数KC/N总：KC/N总=n﹡（C/N）单然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。③多台不同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的载噪比指标值，查“KC/N表”得出各台放电器的C/N指标占用系数KC/N单1、KC/N单2、KC/N单3、……、KC/N单n，再用加法算出n台放大器总的C/N占用系数KC/N总：KC/N总=KC/N单1+KC/N单2+KC/N单3+……+KC/N单n然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。说明：①改进算法的理由：第一，传统的计算式是：C/N=Si－NF－2.4（Si—输入电平，NF—噪声系数）。实际上算式中的放大器输入电平Si数值是不能通过测量直接得到的，只有通过先测出放大器的输出电平So，再用算式Si=So－G计算得出，因此改进算式如前。我们平时用场强仪在放大器“输入电平测量口”测出的电平叫做“输入口电平Si口”，不是放大器的“输入电平Si”，因此不能用来计算放大器的C/N指标值。第二，放大器设置输出斜率fdB，它的C/N指标就降低fdB，这点必须计算进去。第三，避免使用对数和指数幂计算式。②参考帖子：2007.09.19系统指标占用系数分析法（K法）的基本原理http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68861&extra=page%3D32007.有线电视放大器的输入电平和输入口电平的差异第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页09.19http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68859&extra=page%3D22007.09.09有线电视放大器工作方式与质量指标http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68595&extra=page%3D72、复合三次差拍CTB计算式①单台放大器CTB单CTB单=CTB104+2(104－So)+f式中：CTB104为放大器在59个频道104dBμV输出时的CTB指标值（因为绝大部分放大模块原始参数标示的测试条件是输出电平为44dBmV，即104dBμV），是根据放大模块原始参数推算出来的（附件3），So为放大器的实际输出电平，f为放大器的输出斜率。②多台相同放大器级联后CTB总指标值CTB总先按单台放大器CTB单指标计算式算出各台放大器的CTB指标值，查“KCTB表”（见附表2）得出单台放电器的CTB指标占用系数KCTB单，再用乘法算出n台放大器总的CTB占用系数KCTB总：KCTB总=n﹡CTB单然后查“KCTB表”得出n台放电器的CTB总指标CTB总。③多台不同放大器级联后CTB总指标值CTB总先按单台放大器CTB单指标计算式算出各台放大器的CTB指标值，查“KCTB表”得出各台放电器的CTB指标占用系数KCTB单1、KCTB单2、KCTB单3、……、KCTB单n，再用加法算出n台放大器总的CTB占用系数KCTB总：KCTB总=KCTB单1+KCTB单2+KCTB单3+……+KCTB单n然后查“KCTB表”得出n台放电器的CTB指标CTB总。说明：①改进算法的理由：第一，传统的CTB指标计算公式，通常采用厂家在放大器说明书中标示的CTB指标值来计算，而厂家标示的CTB指标值常存在失准（偏高）或不标示的情况，会导致计算失准或无法计算的问题，...
