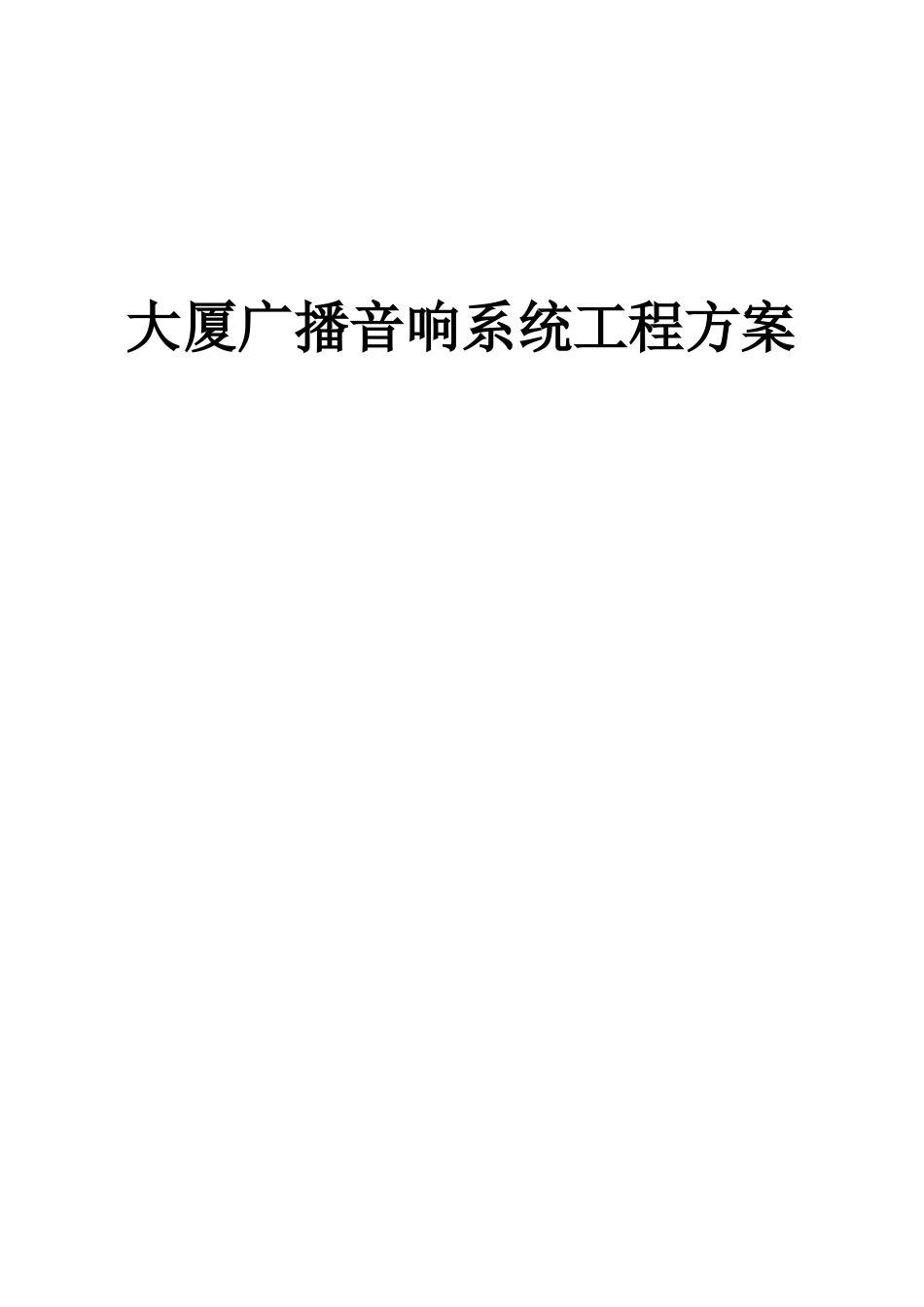

大厦广播音响系统工程方案VIP免费

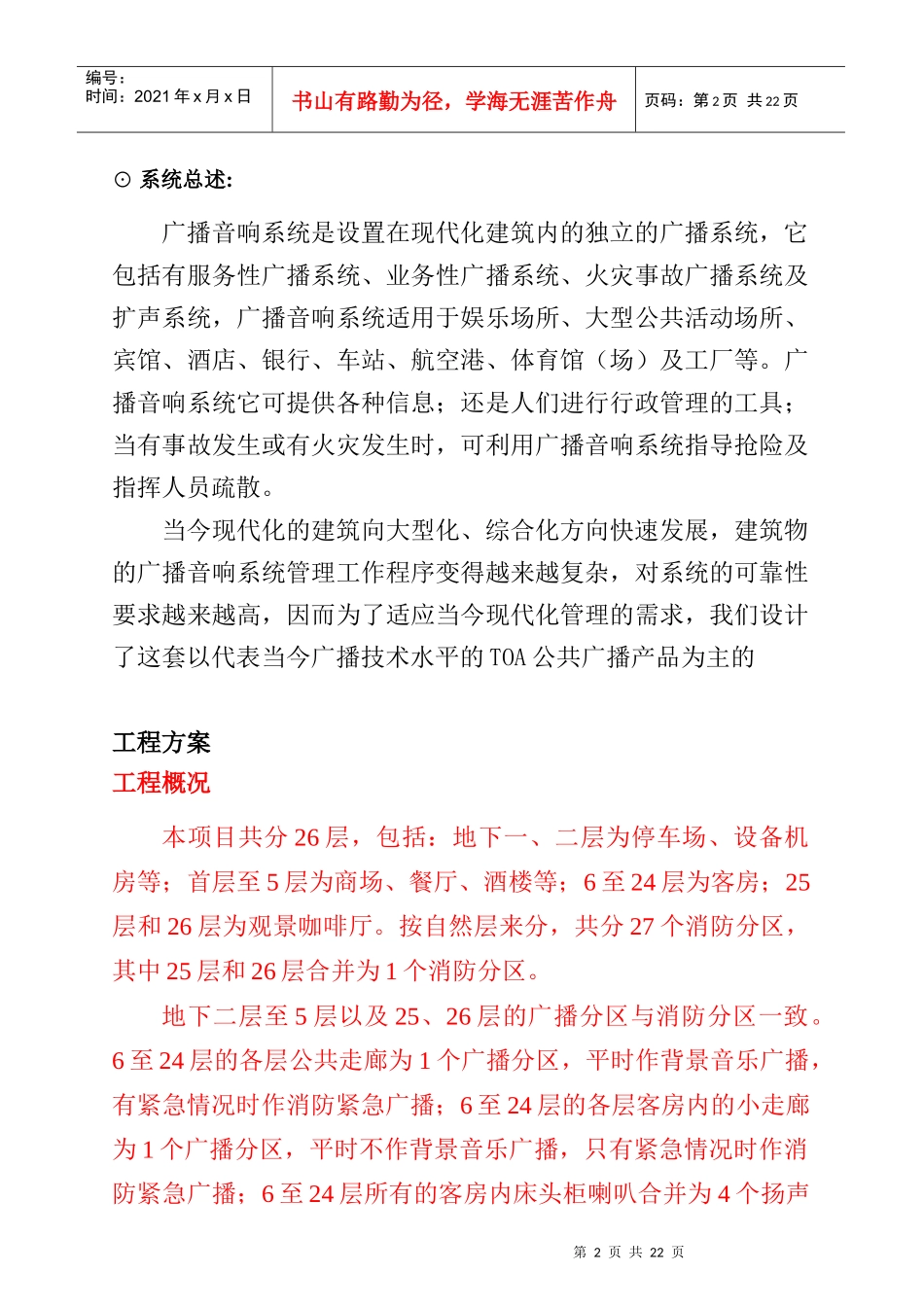

大厦广播音响系统工程方案第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页⊙系统总述:广播音响系统是设置在现代化建筑内的独立的广播系统，它包括有服务性广播系统、业务性广播系统、火灾事故广播系统及扩声系统，广播音响系统适用于娱乐场所、大型公共活动场所、宾馆、酒店、银行、车站、航空港、体育馆（场）及工厂等。广播音响系统它可提供各种信息；还是人们进行行政管理的工具；当有事故发生或有火灾发生时，可利用广播音响系统指导抢险及指挥人员疏散。当今现代化的建筑向大型化、综合化方向快速发展，建筑物的广播音响系统管理工作程序变得越来越复杂，对系统的可靠性要求越来越高，因而为了适应当今现代化管理的需求，我们设计了这套以代表当今广播技术水平的TOA公共广播产品为主的工程方案工程概况本项目共分26层，包括：地下一、二层为停车场、设备机房等；首层至5层为商场、餐厅、酒楼等；6至24层为客房；25层和26层为观景咖啡厅。按自然层来分，共分27个消防分区，其中25层和26层合并为1个消防分区。地下二层至5层以及25、26层的广播分区与消防分区一致。6至24层的各层公共走廊为1个广播分区，平时作背景音乐广播，有紧急情况时作消防紧急广播；6至24层的各层客房内的小走廊为1个广播分区，平时不作背景音乐广播，只有紧急情况时作消防紧急广播；6至24层所有的客房内床头柜喇叭合并为4个扬声第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页器线路，即只作4路音源节目选择广播。本系统主要为酒店提供一个安全、舒适、轻松、方便的环境，为每层的公共区域提供业务性广播、服务性广播、消防紧急广播功能，或发布寻呼和新闻信息，并根据需要向某些功能区域提供背景音乐广播服务，例如酒店客房部分提供4路音源信号通过客房集控箱进行选择广播。广播系统设备设于首层消防控制室内，消防系统提供的自动报警信号可触发广播系统主机的控制输入端干接点，由主机进行信号处理并提取预先录制语音模块，从而实现N-1，N，N+1模式的消防联动广播，以满足引导撤离疏散的要求。技术指标根据《厅堂扩声系统声学特性指标》（GYJ25-86）和《民用建筑电气设计规范》（JGJ/T16-92）的技术标准，本系统按语言和音乐兼用扩声系统三级标准进行规划，具体指标如下：空场稳态准峰值总声压级≥85dB（在250~4000Hz内平均声压级）；传输频率特性：250~4000Hz内允差+4~-10dB；声场不均匀度≤10dB。以上主要是根据消防广播规范定出的紧急广播语言标准，实际上当进行背景音乐广播时，喇叭的总声压级≥75dB（在250~4000Hz内平均声压级，背景噪声按65dB计算）便可满足要求。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页⊙执行标准和规范民用建筑电气设计规范《JGJ／T16-92》建筑设计防火规范《GBJ16-87》高层民用建筑设计防火规范《GB500-45-93》火灾自动报警系统设计规范《GBJl16-88》火灾报警控制器通用技术条件《GB4717-93》消防联动控制设备通用技术条件《GB16806-1997》火灾自动报警系统施工及验收规范《GBJ50166-92》根据贵方招标文件及相关图纸。⊙使用要求本系统将整个建筑按不同用途需求分成若干区域，即可实现消防紧急广播功能，又可播放背景音乐、语言广播。⊙设计范围及内容：本设计涉及明珠大厦的背景音乐及消防广播系统方案的设计思想、设计要点、系统分区及点位分布、设备选型、主要设备清单等。⊙设计思想：1.首先本着“功能可靠、简单易行、节省投资”的思想，设计背景音乐与消防紧急广播集成系统。2.符合人国有关部门制定的《火灾自动报警系统设计规范》（第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页GBJl16-88）中有关消防广播的相应规定：即“火灾时应能在消防控制室将火灾疏散层的所有场声器和广播音响扩音机强制转入火灾事故广播状态”；对宾馆客房“床头控制柜内设置的场声器应有火灾事故广播功能”。3.消防紧急广播的设计应与消防报警系统互相配合，实行分...
