彩色电视机整机检验规范VIP免费

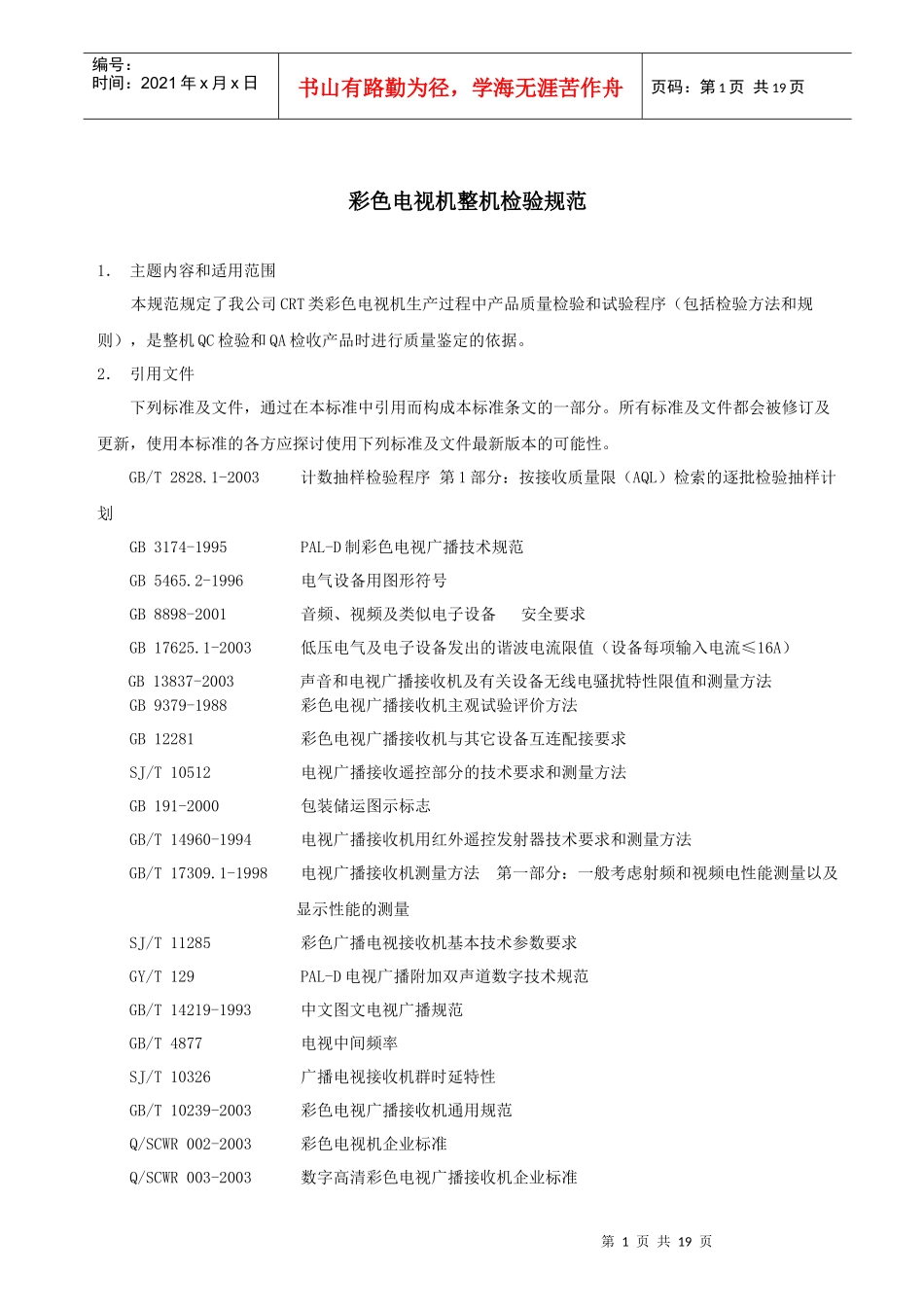

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页彩色电视机整机检验规范1．主题内容和适用范围本规范规定了我公司CRT类彩色电视机生产过程中产品质量检验和试验程序（包括检验方法和规则），是整机QC检验和QA检收产品时进行质量鉴定的依据。2．引用文件下列标准及文件，通过在本标准中引用而构成本标准条文的一部分。所有标准及文件都会被修订及更新，使用本标准的各方应探讨使用下列标准及文件最新版本的可能性。GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB3174-1995PAL-D制彩色电视广播技术规范GB5465.2-1996电气设备用图形符号GB8898-2001音频、视频及类似电子设备安全要求GB17625.1-2003低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）GB13837-2003声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB9379-1988彩色电视广播接收机主观试验评价方法GB12281彩色电视广播接收机与其它设备互连配接要求SJ/T10512电视广播接收遥控部分的技术要求和测量方法GB191-2000包装储运图示标志GB/T14960-1994电视广播接收机用红外遥控发射器技术要求和测量方法GB/T17309.1-1998电视广播接收机测量方法第一部分：一般考虑射频和视频电性能测量以及显示性能的测量SJ/T11285彩色广播电视接收机基本技术参数要求GY/T129PAL-D电视广播附加双声道数字技术规范GB/T14219-1993中文图文电视广播规范GB/T4877电视中间频率SJ/T10326广播电视接收机群时延特性GB/T10239-2003彩色电视广播接收机通用规范Q/SCWR002-2003彩色电视机企业标准Q/SCWR003-2003数字高清彩色电视广播接收机企业标准第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页3．一般要求3.1正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60Hz在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。3.2图形符号图形符号应符合GB/T5465.1-5465.2中的有关规定。3.3互连配接要求彩色电视机与耳机、外接扬声器、音箱、录音机、录像机、微机和电缆系统等视频、音频设备配接时，其视频、音频和高频的互连配接要求按GB12281和GB/T15859中的有关规定,视频连接器也可按SJ2303的要求。彩色电视机与外接直流电源的配接要求由产品标准中规定，但不得采用与音频、视频和高频配接时相同连接器。4．检验人员检验人员上岗前应进行培训，经考核合格后持证上岗。5．例性检验要求和内容5.1检验方式例性检验方式采取QC在线检验方式。在整机生产的各主要环节设置QC，进行100%全数检验。5.2检验项目a、整机安全检验b、图象质量检验c、伴音质量检验d、功能质量检验d、外观质量检验5.3检验文件按工艺文件规定的内容检验。5.4质量记录及处理凡在坐线检验中发现不合格机器，均要在流程卡写明故障并将不合格机器打到修理线，经修复后重新提交检验。每天做好质量原始记录，对重大质量问题要及时将信息反馈给上一级主管领导。6.日抽样检验6.1检验项目a、开箱及安全检验第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页c、工艺装配、电磁兼容检验d、常温主要电性能检验e、高温负荷试验7、开箱及安全检验采取包装后开箱抽检的方式。（抽样方案见附录一）7．1检验内容a、外观、结构质量检验b、图象、伴音质量检验c、功能质量检验d、安全质量检验e、包装质量检验7.2、检验要求和方法7.2.1、外观、结构质量检验要求和方法7.2.1.1、外观、结构质量检验要求Ⅰ、产品外观必须具有如下标志，且标志正确、清晰可辨a、产品机壳或后盖贴纸上必须有产品商标、型号、名称、生产企业名称；b、产品后盖必须具有警告用户安全使用的“警告标记”；c、产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；d、产品后盖贴纸上必须有3C认证标志；e、产品后盖上必须加贴产品序号条码，且与纸箱、保...
