0419水云居三期混凝土分项工程施工方案VIP专享VIP免费

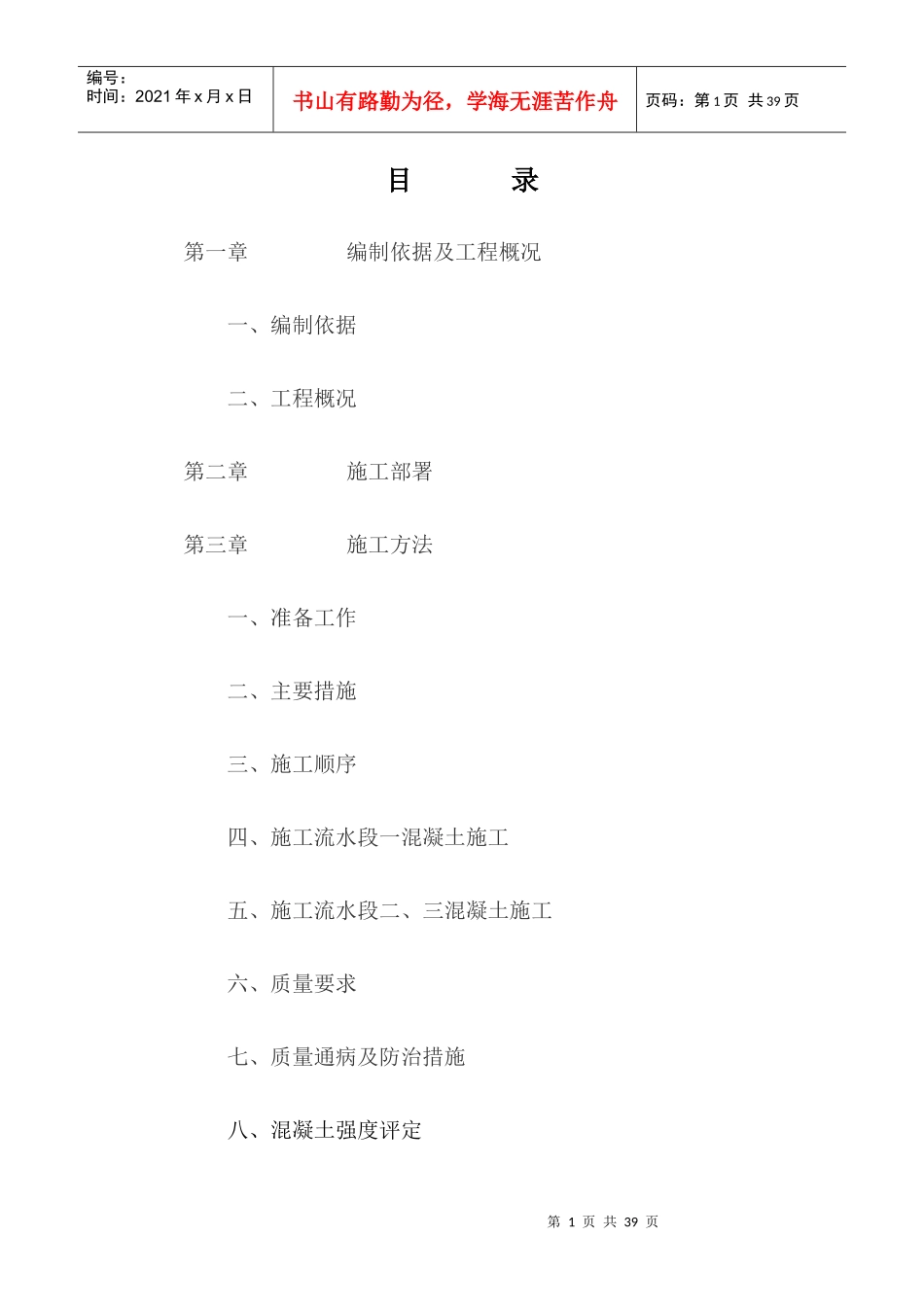

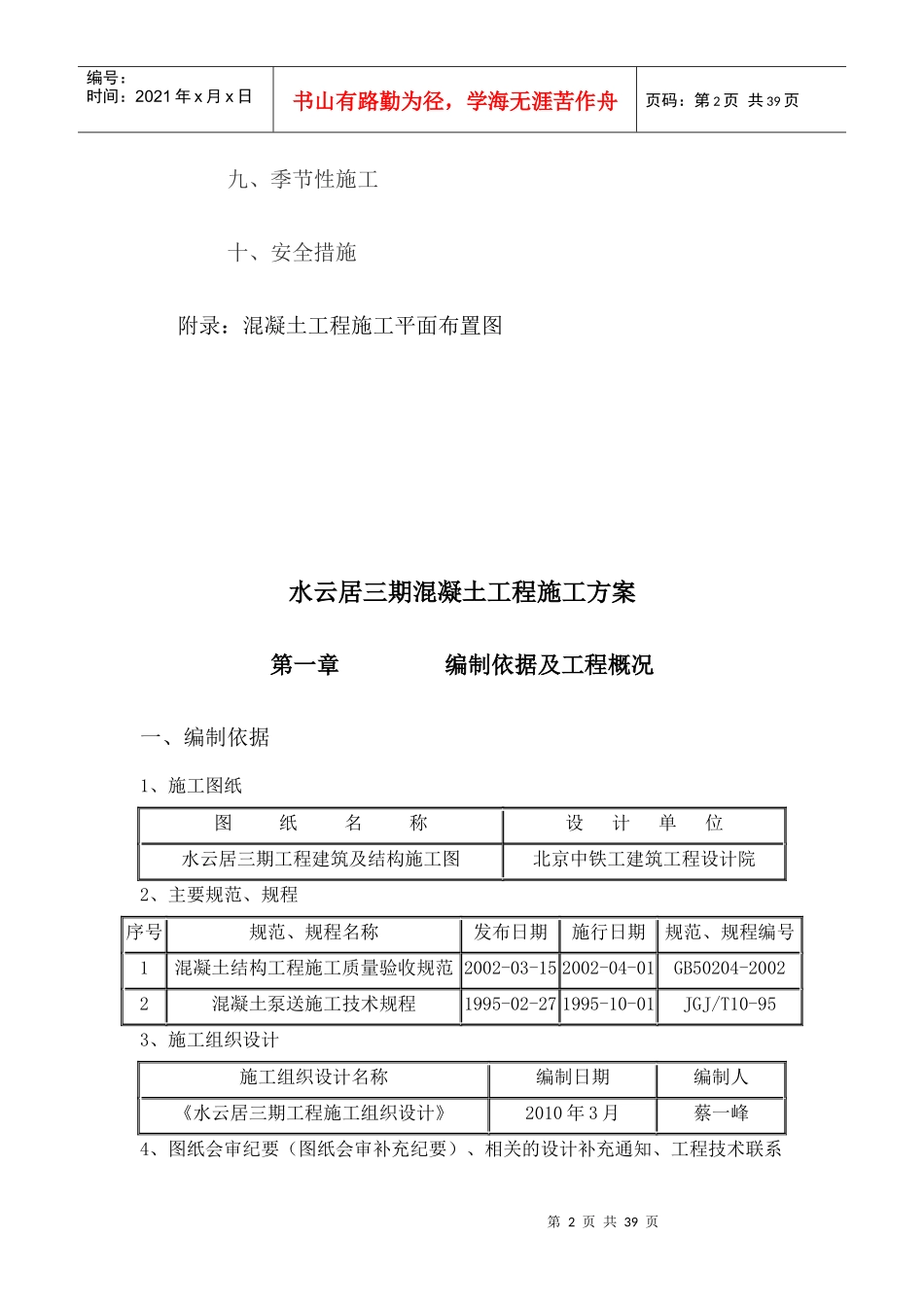

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页目录第一章编制依据及工程概况一、编制依据二、工程概况第二章施工部署第三章施工方法一、准备工作二、主要措施三、施工顺序四、施工流水段一混凝土施工五、施工流水段二、三混凝土施工六、质量要求七、质量通病及防治措施八、混凝土强度评定第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页九、季节性施工十、安全措施附录：混凝土工程施工平面布置图水云居三期混凝土工程施工方案第一章编制依据及工程概况一、编制依据1、施工图纸图纸名称设计单位水云居三期工程建筑及结构施工图北京中铁工建筑工程设计院2、主要规范、规程序号规范、规程名称发布日期施行日期规范、规程编号1混凝土结构工程施工质量验收规范2002-03-152002-04-01GB50204-20022混凝土泵送施工技术规程1995-02-271995-10-01JGJ/T10-953、施工组织设计施工组织设计名称编制日期编制人《水云居三期工程施工组织设计》2010年3月蔡一峰4、图纸会审纪要（图纸会审补充纪要）、相关的设计补充通知、工程技术联系第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页单和工作联系单。二、工程概况1、工程概况工程名称68047#地块水云居三期工程建设单位中新苏州工业园区置地有限公司上部结构设计单位北京中铁工建筑工程设计院勘查设计单位苏州中岩勘察设计院有限公司基坑支护设计单位江苏苏州地质工程勘察院监理单位苏州联信工程管理咨询有限公司质量监督单位苏州工业园质量监督站施工单位浙江展诚建设集团股份有限公司合同范围结构工程主体的土建、水电安装合同性质总承包合同工期总工期主体结构封顶脚手架拆除竣工验收538(天)2010-7-242010-11-122011-7-8质量目标两幢优质结构，一幢“姑苏杯”2、建筑设计概况拟建水云居三期工程位于苏州工业园区高和路南、星港街东，西侧是已完工的水云居一、二期工程，地理位置优越，交通便利。拟建工程由41#~44#楼4幢8-9层小高层，45~56#楼12幢双层别墅，一个单层地下车库（建筑面积4659.87㎡）和门卫、变配电间等组成，总建筑面积约33386㎡。本工程为新建住宅楼，标准层层高3米，地下车库层高3.50m，高层地下室层高为3.0m。3、结构设计概况本工程结构设计使用年限为50年，安全等级二级，耐火等级一级；桩基础第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页设计安全等级为二级；地下防水等级为二级（有配电间的为一级）。本工程各个单体基础、主体皆为混凝土结构。地下车库采用整体筏板基础，地下一层筏板顶相对标高为-5.1m，基础埋深为地下约4.00m，无梁楼盖体系。筏板基础、墙板、顶板混凝土强度为C30抗渗等级为S6的抗渗混凝土，构造柱、过梁为C20混凝土，基础垫层为C15混凝土。45~56#楼别墅结构形式为框架结构，基础为桩基，垫层用C15混凝土，承台、承台梁、柱、梁板皆为C30混凝土，构造柱、过梁为C25混凝土。41#~44#楼小高层建筑结构形式为剪力墙结构，拟采用桩筏基础，垫层用C15混凝土，地下室底板、外墙用C30抗渗等级为S6的抗渗混凝土，内墙、顶板为C30混凝土，主体结构梁、板、柱、剪力墙皆采用C30混凝土，构造柱、过梁采用C20混凝土。门卫等附属建筑为1层，拟采用天然地基，框架结构，垫层采用C15混凝土，基础、主体结构采用C30混凝土，构造柱、过梁采用C25混凝土。第二章施工部署本工程全部采用商品混凝土，施工基本原则：先施工墙、柱和约束构件分项，后施工梁、板分项。柱、梁、板、墙体混凝土浇筑均采用泵送浇筑。由于本工程地下车库基础底下平面尺寸较宽，基坑狭长，若仅用混凝土汽车泵很难保证混凝土施工的连续浇筑，特别是在汽车混凝土泵混凝土输送不到的死角位置，所以混凝土浇筑采用HBT—60泵送与37米HDT5291THB汽车泵相结合并配以塔吊、人工辅助浇筑。HBT—60混凝土固定输送泵和汽车泵分别置于基坑边，以不影响基坑安全为原则。由于本工程最大建筑高度为31.8m，故4幢高层主体结构和12幢别墅基础、主体结构均采用37米HDT5291THB...
