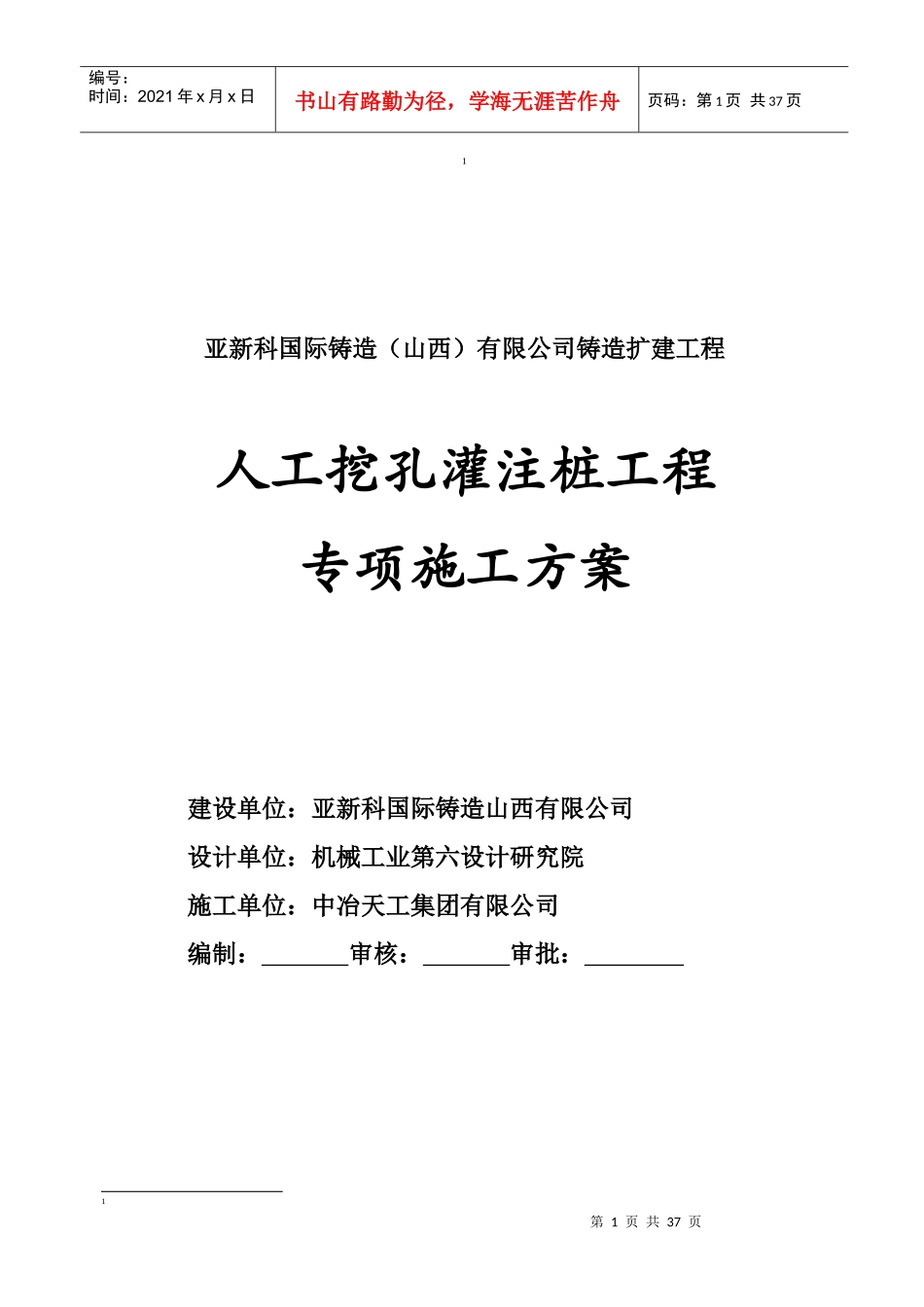

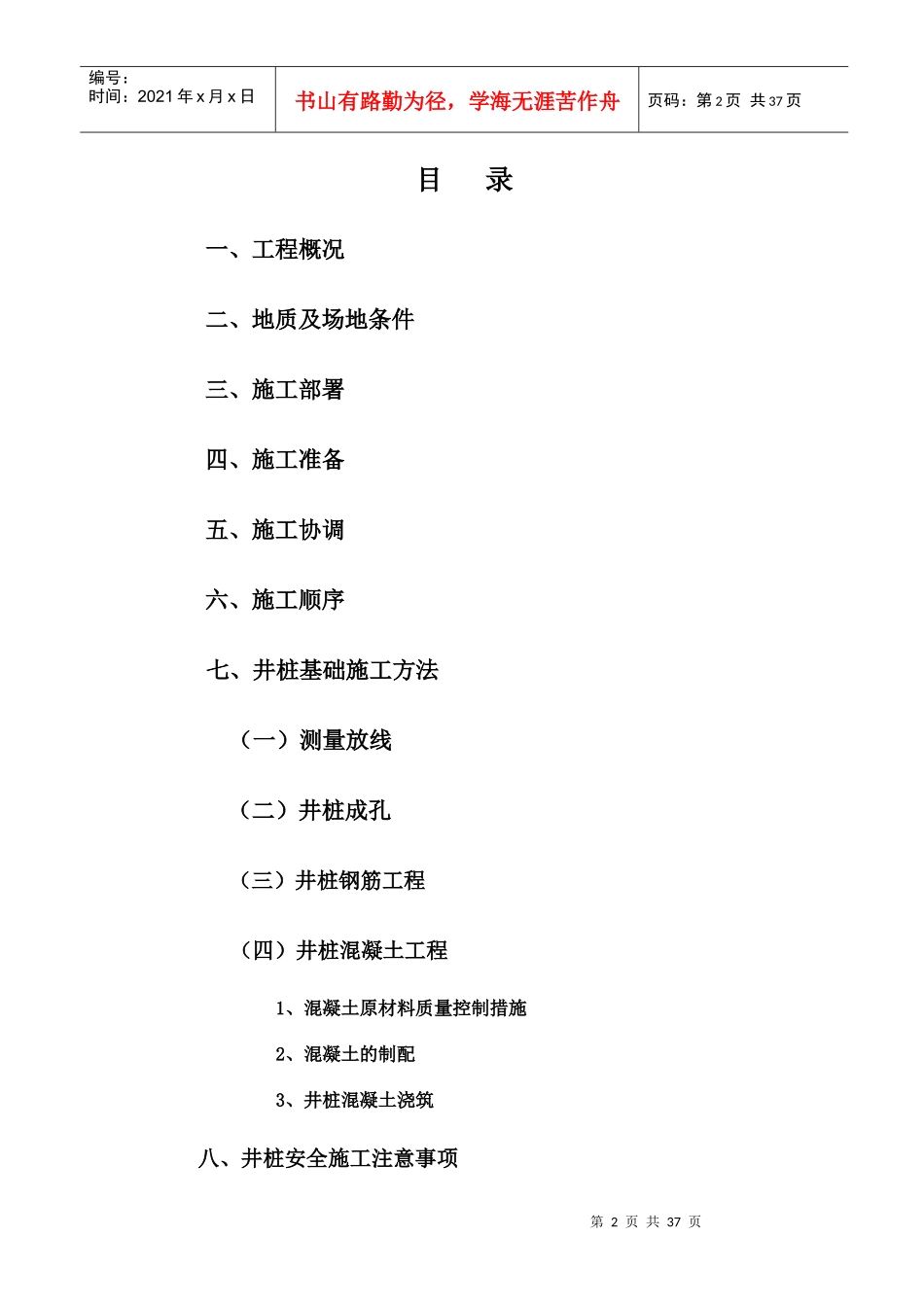

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页1亚新科国际铸造（山西）有限公司铸造扩建工程人工挖孔灌注桩工程专项施工方案建设单位：亚新科国际铸造山西有限公司设计单位：机械工业第六设计研究院施工单位：中冶天工集团有限公司编制：审核：审批：1第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页目录一、工程概况二、地质及场地条件三、施工部署四、施工准备五、施工协调六、施工顺序七、井桩基础施工方法（一）测量放线（二）井桩成孔（三）井桩钢筋工程（四）井桩混凝土工程1、混凝土原材料质量控制措施2、混凝土的制配3、井桩混凝土浇筑八、井桩安全施工注意事项第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页九、编制依据及质量控制专项施工人工挖孔桩工程方案一、工程概况工程名称:亚新科国际铸造山西铸造扩建工程;建设单位：亚新科国际铸造山西有限公司;设计单位：机械工业第六设计研究院;施工单位：中冶天工集团有限公司。本工程为钢结构厂房，建筑面积：14488，建设地点：山西绛县二㎡里半工程设计使用年限：50年，建筑结构安全等级：二级，耐火等级为二级，建筑抗震设防烈度：7度，屋面防水等级：二级。基础为人工挖孔灌注桩，人工挖孔桩护壁和桩身的砼强度等级均为C30，桩直径为800mm,单根极限承载力标准值不小2800千牛，桩直径为1000mm，单根极限承载力标准值不小于3000千牛，要求桩端进入第三层卵石层不于该桩直径，当桩基础净距小于2.5时，采用间隔开挖。桩纵行钢筋通长，第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页箍筋采用螺旋箍间距为100/150，加密区为5d（d为桩直径）。直径800mm桩134根.直径1000mm桩32根。二．地质及场地条件1、本工程场地属非自重湿陷性黄土场地，湿陷性黄土湿陷等级为一级。2、该工程场地于103车间连接在一起。场地地面以下有原来混凝土基础.老混凝土地面.水管.电缆.电线管等杂物。3、本工程场地及地质状况分析:(1)、本工程现场混凝土地面以下极为复杂，在加上生产与施工施工同时进行，给施工及进度带来很大不利。（2）、施工正处在雨季，雨水通过地标缝隙渗入地下会对桩成孔造成造成很大困难。三．施工部署：1、施工部署原则：项目实行目标管理，利用先进技术，精心组织第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页精心施工，优质、高速、低耗完成本桩基工程。2、质量目标：确保本桩基工程质量优质。3、工期目标：确保40天人工挖桩灌注桩全部竣工。4、安全生产目标:杜绝重大伤亡，设备隐患，火灾事故，把各种安全隐患消萌芽状态。5、文明施工目标；执行现场标准化管理，创一流文明施工工地。6、服务目标：于各方密切配合，为土建施工创造条件，使甲方满意。四、施工准备：1、熟悉图纸.会审施工图,领会施工组织设计意图。提出主要施工材料,施工机具规格和需用量计划。并逐步落实供货单位及进场时间。2、对甲方提供的坐标和水准点进行复测，做好轴线控制桩和永久性点，做好放线测量报告记录；并及时与甲方、监理会签。3、搭设施工临时设施，敷设现场临时水电供管线。4、确保设备设置位置，按顺序组织设备就位安装。第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页5、确保现场施工三通一平。6、组织专业施工队伍46人。7、施工前做好技术和安全交底工作。五、施工协调；1、积极参加甲方、监理、设计、地质、施工等各方参加的协调会议；及时解决施工过程中的问题，确保施工顺利进行。2、认真处理好周边单位的关系，减少外来干扰，把主要力投入施工；决不能因外界矛盾而影响施工。3、及时协调各个班组之间可能出现的矛盾，做到人尽其能，物尽其用。六、施工顺序:1、先施工试验桩，桩位置在C轴与16轴相交桩，D轴与16、9轴相交桩，B轴与6轴相交桩，E轴与3轴相交桩。2、桩基施工顺序：先施工C、D轴上桩基；而后施工A、B轴上，E、F轴上，1...
