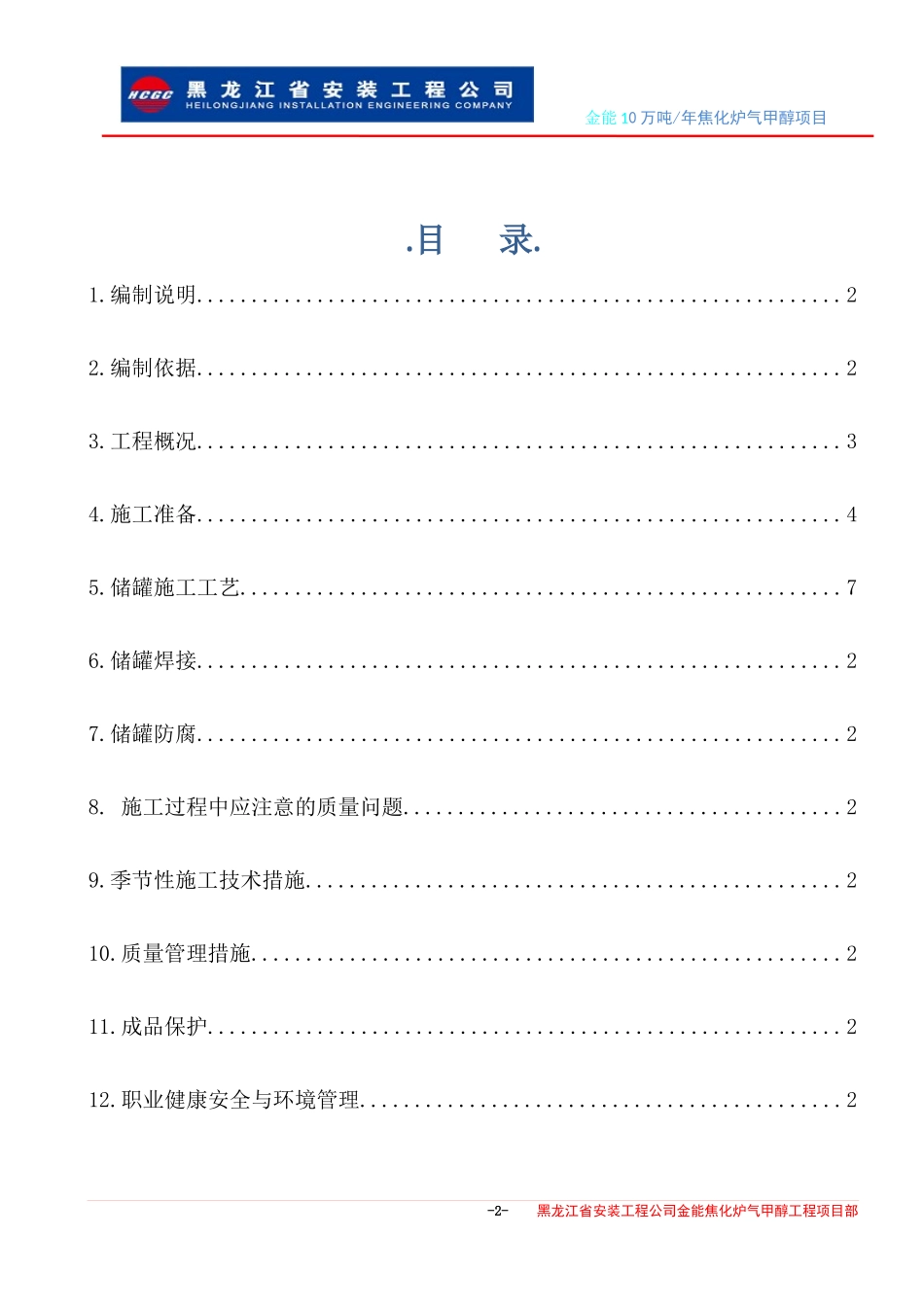

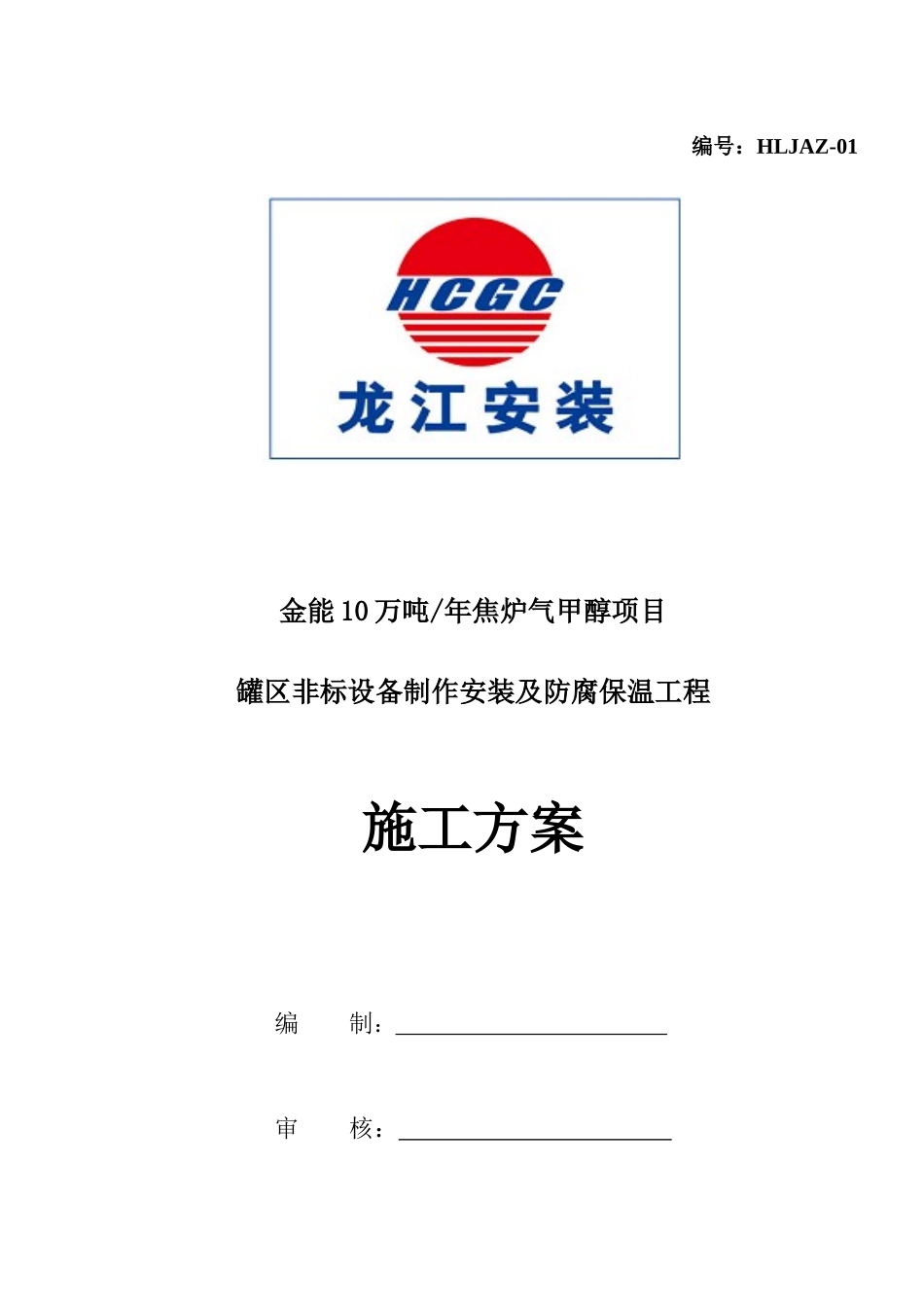

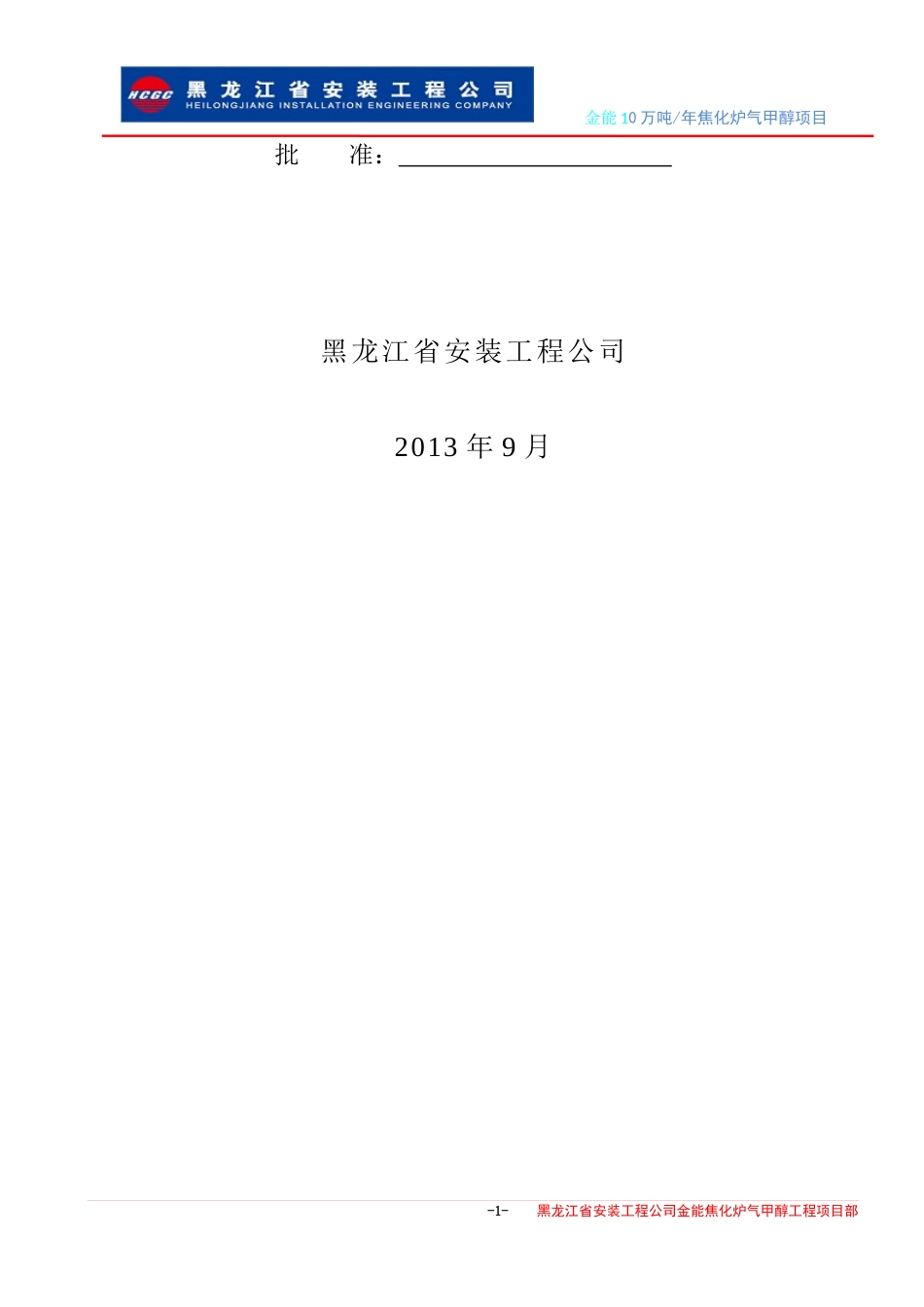

编号：HLJAZ-01金能10万吨/年焦炉气甲醇项目罐区非标设备制作安装及防腐保温工程施工方案编制：审核：金能10万吨/年焦化炉气甲醇项目批准：黑龙江省安装工程公司2013年9月-1-黑龙江省安装工程公司金能焦化炉气甲醇工程项目部金能10万吨/年焦化炉气甲醇项目.目录.1.编制说明...........................................................22.编制依据...........................................................23.工程概况...........................................................34.施工准备...........................................................45.储罐施工工艺.......................................................76.储罐焊接...........................................................27.储罐防腐...........................................................28.施工过程中应注意的质量问题........................................29.季节性施工技术措施.................................................210.质量管理措施......................................................211.成品保护..........................................................212.职业健康安全与环境管理............................................2-2-黑龙江省安装工程公司金能焦化炉气甲醇工程项目部金能10万吨/年焦化炉气甲醇项目13.主要施工机械计划..................................................214.施工措施用料计划..................................................215.人力资源计划......................................................21.编制说明1.1本方案仅适用于山东金能10万吨/年焦化炉气甲醇项目罐区非标设备制作安装及防腐保温工程。1.2本方案中未明确的细节按照设计文件及相关标准规范执行。2.编制依据2.1立式圆筒形焊接油罐施工及验收规范GB50128-20052.2钢结构工程施工质量验收规范GB50205-20012.3《立式圆筒形钢制焊接油罐设计规范》GB50341-20032.4《承压设备焊接工艺评定》NB/T47014-20112.5《压力容器焊接规程》NB/T47015-20112.6钢制化工容器结构设计规定HG/T20583-2011-3-黑龙江省安装工程公司金能焦化炉气甲醇工程项目部金能10万吨/年焦化炉气甲醇项目2.7钢制化工容器制造技术要求HG20584-19982.8石油化工安全技术规程SH3505-19992.9《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-19882.10《固定式钢斜梯安全技术条件》GB4053.2-20092.11《固定式工业防护栏安全技术条件》GB4053.3-20092.12《承压设备无损检测》JB4730-20052.13《承压设备产品焊接试件的力学性能检验》NB/T47016-20112.14施工图3.工程概况3.1工程概况山东金能10万吨/年焦化炉气甲醇项目，罐区F17701AB甲醇贮罐（铝浮顶）5715m3、F17702A/B精甲醇中间罐（铝浮顶）2台244m3、F17703粗甲醇贮罐（铝浮顶）1台1247m3、F17704杂醇贮罐（铝浮顶）1台244m3、F17705地下槽5m3，共计7台3.2工程特点3.3.1贮罐安装采用倒装法，电动葫芦提升，就是在贮罐内壁周边均匀设置树立小扒杆，通过悬挂在小扒杆顶端的点动葫芦来提升已组装好的罐顶和罐壁的组合体。倒装法的施工程序是由上而下逐圈组对，逐圈提升直至组装完最后一圈壁板，提升前在壁板上设置强度足够的胀圈，以防止壁板在提升过程中的变形。3.2主要技术参数-4-黑龙江省安装工程公司金能焦化炉气甲醇工程项目部金能10万吨/年焦化炉气甲醇项目序号位号储罐形式容积m3数量台压力Pa温度0C直径mm高度mm材质净重kg1F17701A/B立式圆筒形内浮顶57152常压常温2100016500Q345R/Q235A1371002F17702A/B立式圆筒形内浮顶2442常压常温550010260Q235A157003F17703立式圆筒形内浮顶12471常压常温1150012000Q235A438004F17704立式圆筒形内浮顶2441常压常温550010260Q235A159005F17705立式平底平盖储槽514kpa4018002000Q235A13503.3储罐结构示意图储罐结构示意图其结构由罐顶板、罐壁、罐底、平台、盘梯、加热器、铝浮盘及保温结构几大部份组成，其中罐底边缘板采用了弓形板结构，中辐板之间采用搭接焊，罐壁由带板组成。-5-黑龙江省安...
